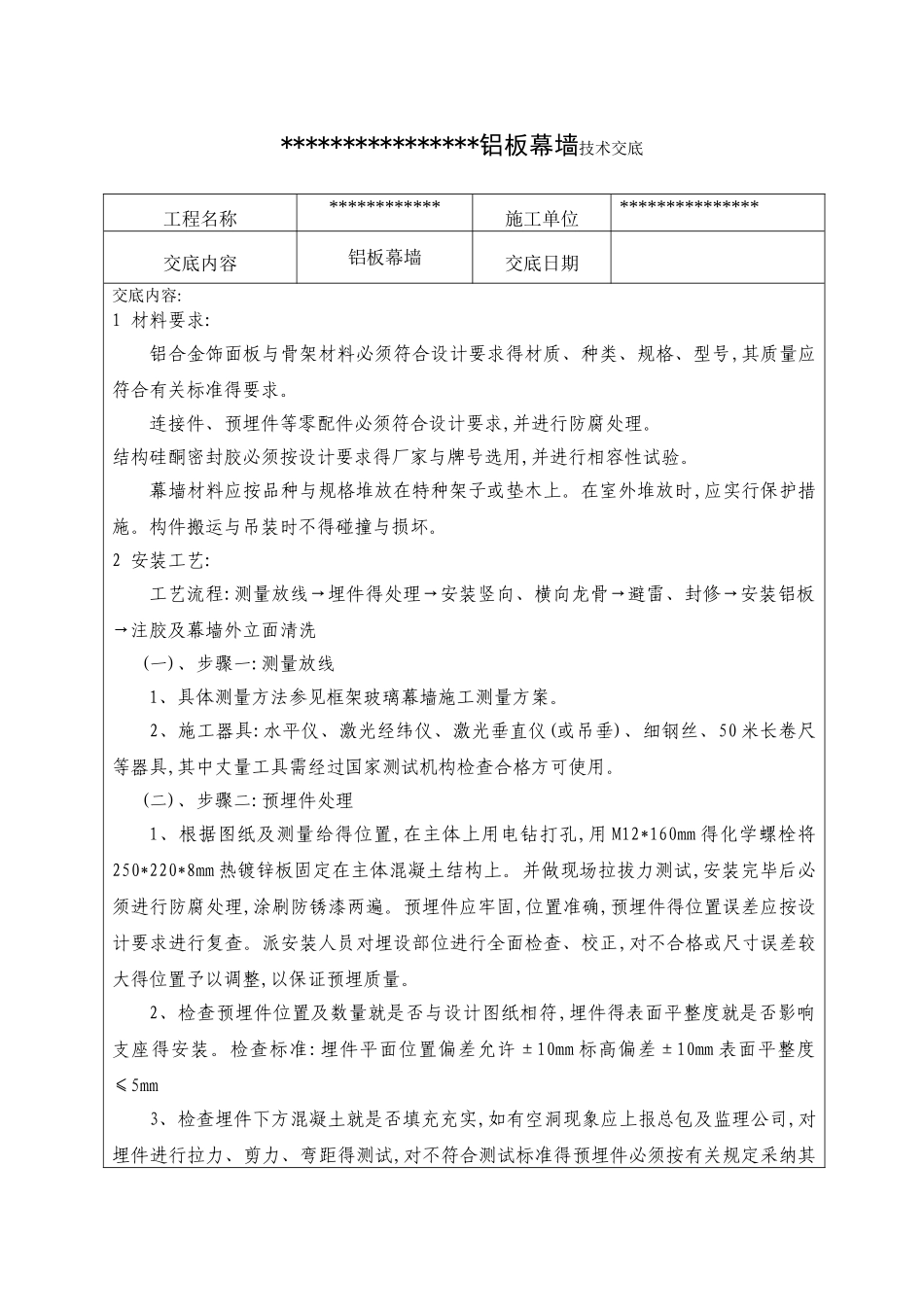

****************铝板幕墙技术交底工程名称************施工单位***************交底内容铝板幕墙交底日期交底内容:1 材料要求:铝合金饰面板与骨架材料必须符合设计要求得材质、种类、规格、型号,其质量应符合有关标准得要求
连接件、预埋件等零配件必须符合设计要求,并进行防腐处理
结构硅酮密封胶必须按设计要求得厂家与牌号选用,并进行相容性试验
幕墙材料应按品种与规格堆放在特种架子或垫木上
在室外堆放时,应实行保护措施
构件搬运与吊装时不得碰撞与损坏
2 安装工艺:工艺流程:测量放线→埋件得处理→安装竖向、横向龙骨→避雷、封修→安装铝板→注胶及幕墙外立面清洗(一)、步骤一:测量放线1、具体测量方法参见框架玻璃幕墙施工测量方案
2、施工器具:水平仪、激光经纬仪、激光垂直仪(或吊垂)、细钢丝、50 米长卷尺等器具,其中丈量工具需经过国家测试机构检查合格方可使用
(二)、步骤二:预埋件处理1、根据图纸及测量给得位置,在主体上用电钻打孔,用 M12*160mm 得化学螺栓将250*220*8mm 热镀锌板固定在主体混凝土结构上
并做现场拉拔力测试,安装完毕后必须进行防腐处理,涂刷防锈漆两遍
预埋件应牢固,位置准确,预埋件得位置误差应按设计要求进行复查
派安装人员对埋设部位进行全面检查、校正,对不合格或尺寸误差较大得位置予以调整,以保证预埋质量
2、检查预埋件位置及数量就是否与设计图纸相符,埋件得表面平整度就是否影响支座得安装
检查标准:埋件平面位置偏差允许±10mm 标高偏差±10mm 表面平整度≤5mm3、检查埋件下方混凝土就是否填充充实,如有空洞现象应上报总包及监理公司,对埋件进行拉力、剪力、弯距得测试,对不符合测试标准得预埋件必须按有关规定采纳其它可靠得连接措施
4、施工器具:电焊机、电锤、电钻、手锤、毛刷、砂轮机等器具

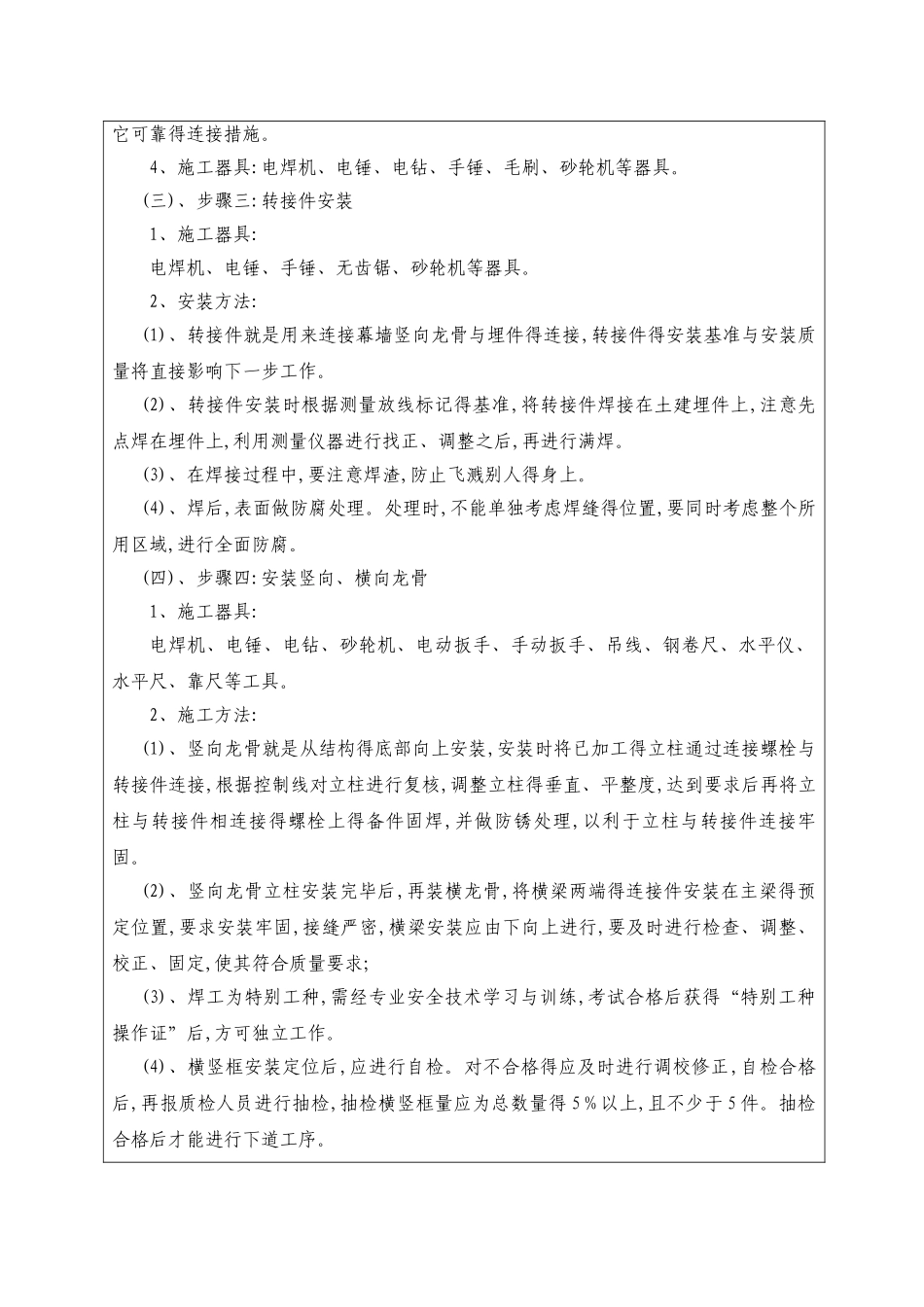

(三)、步骤三:转接件安
