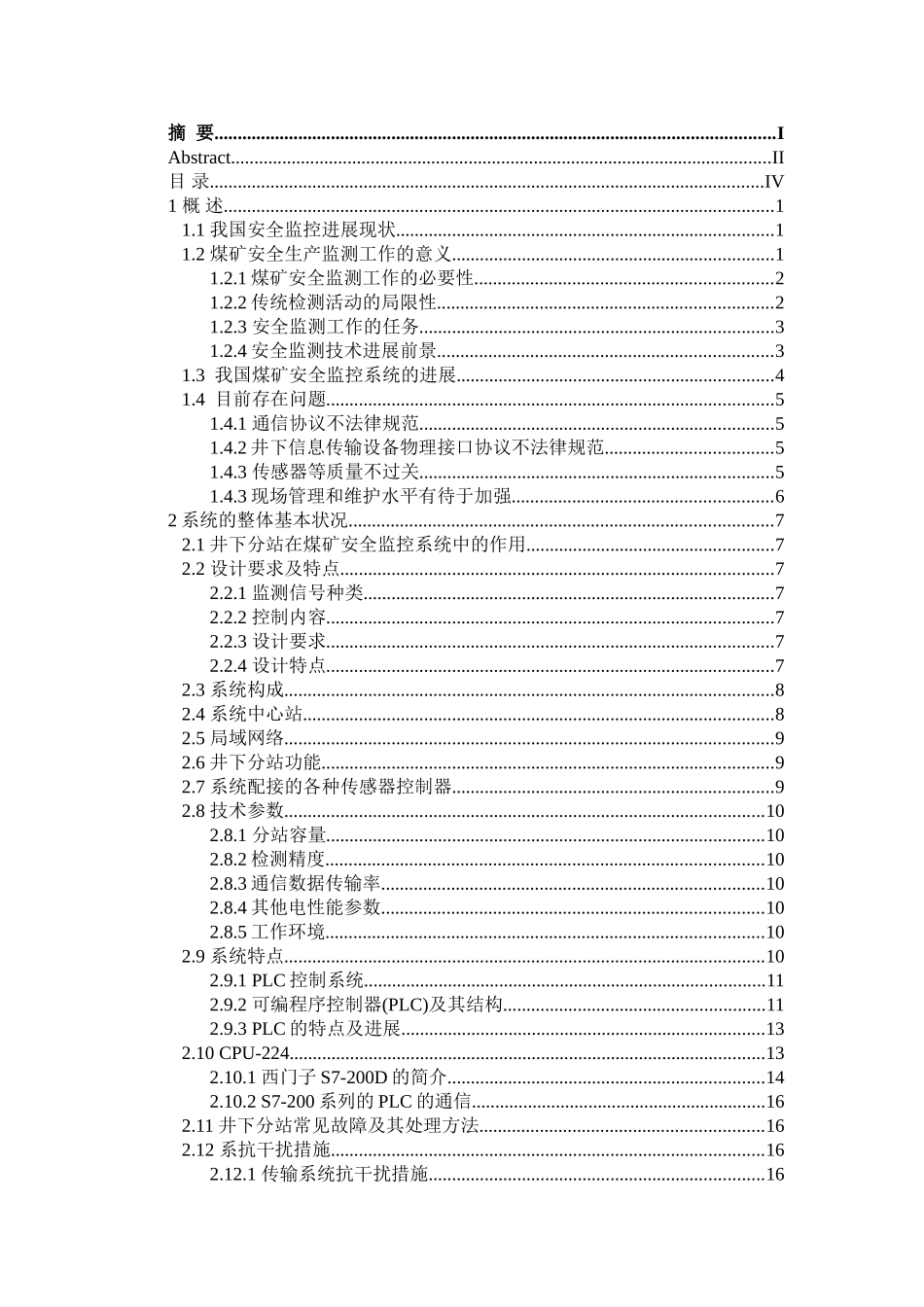

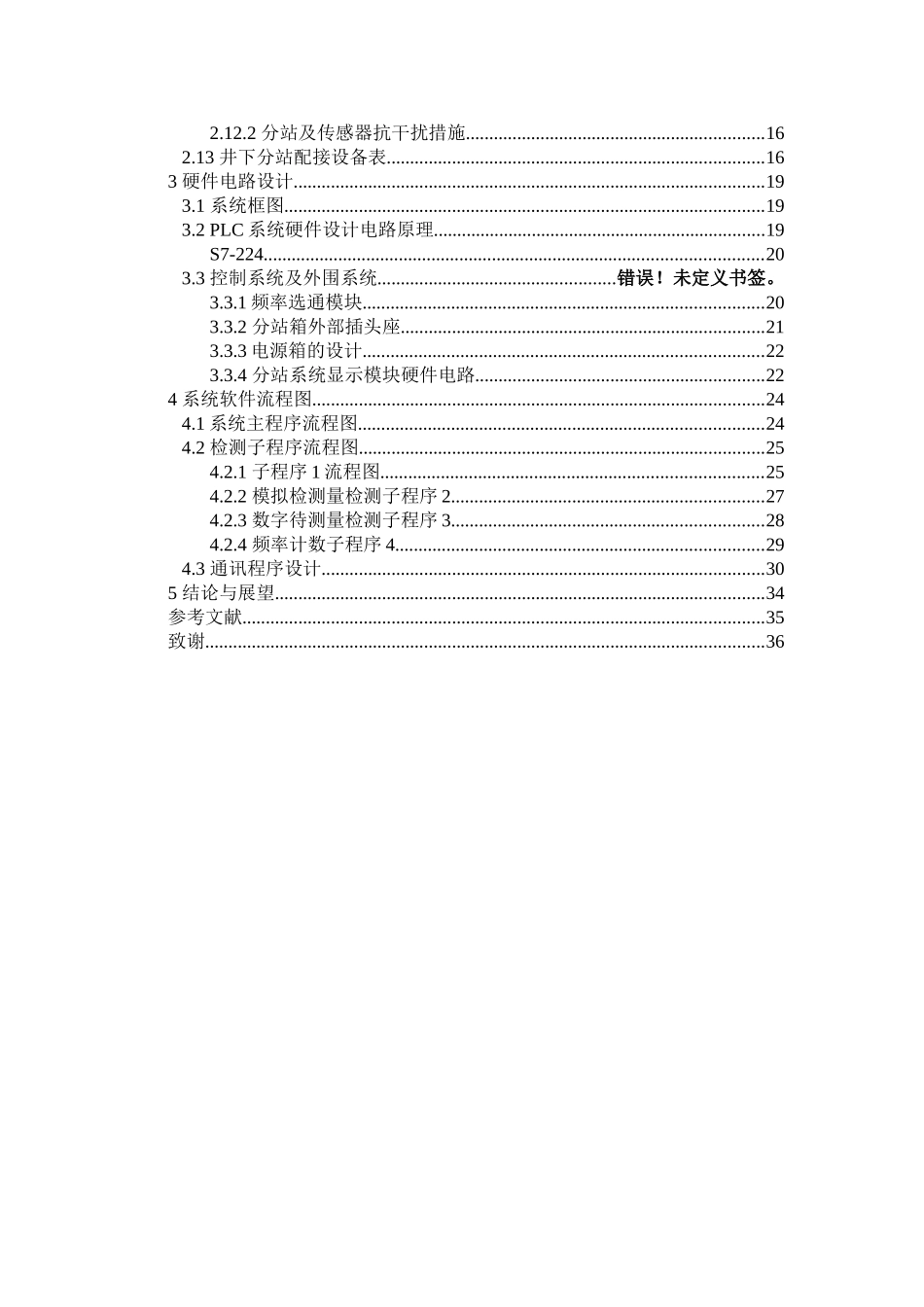

煤矿安全监控分站的 PLC 设计摘 要近年来国内煤矿安全事故不断, 特别是井下瓦斯爆炸事故时有发生, 仅2025年, 煤矿瓦斯爆炸死亡10人以上事故就有数10起,煤矿安全监测监控是实现矿井安全生产预防事故的主要措施之一,也是现代化矿井管理水平的重要标志。通过对监测监控系统选型的讨论,使煤矿监控系统的安全可靠性大大提高,对确保煤矿安全生产将起到一定的作用。煤矿安全监控分站的 PLC 设计是利用 PLC 对井下传感器传出的气体浓度、温度等数据的在线监测来获知井下分站的安全性。气体在线监测系统是对井下几种特征气体:氢气、一氧化碳、甲烷以及风速、温度进行在线取样、分析,将获得的数据传给地面中心站并接收中心站发送的各种命令,以便及时地、准确地了解井下分站的安全状况,为安全隐患的预警和控制服务,有利于实行措施避开重大事故,提高井下作业的安全性。本文介绍了西门子 S7-224 可编程控制器在气体在线监测系统中的应用,主要阐述了利用 PLC 的高速计数器对 8 路通道进行数据采集。西门子公司的 S7-200 系列可编程序控制器(PLC)是继 S5 系列后的新产品。该系列 PLC 具有模拟量处理、通信联网、系统诊断、中断处理和高速计数等功能。它将模块式和一体式 PLC 的优点结合起来,即 CPU 本身自带一部分 1/0,同时又具有扩展能力。编程软件 STEP7-Micro 为用户提供了界面友好而功能强大的开发工具。其配套 EEPROM 存储卡也使修改和调试程序、设备维护十分方便和可靠。CPU214S7-200 系列 PLC 中的典型产品,其基本单元有 14 点输入和10 点输出,最多可支持 7 个附加的扩展 I/O 模块(包括模拟量模块),最多可使用64 个 I/0 点,有 1 个可接收 2kHz 脉冲输入的高速计数器以及 2 个可接收 7kHz脉冲输入的高速计器,有内藏的实时日历时钟。本文主要介绍了 S7-224PLC 的高速计数器对井下气体及温度、风速信号等进行采集。关键词:煤矿;PLC;安全监控;高速计数器目 录摘 要........................................................................................................................IAbstract....................................................................................................................II目 录.......................................................................................................................IV1 概 ...
