定向钻施工方案

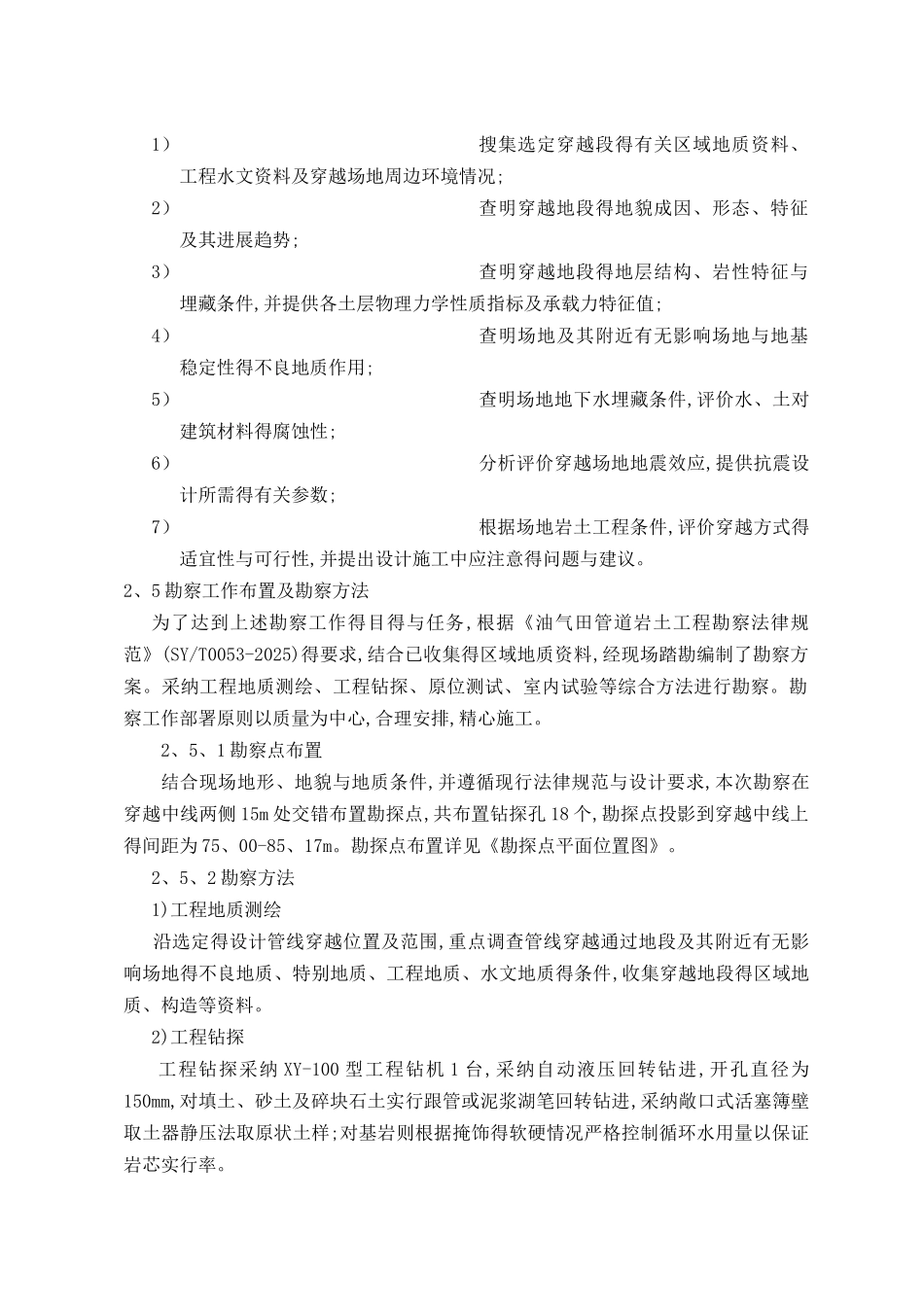

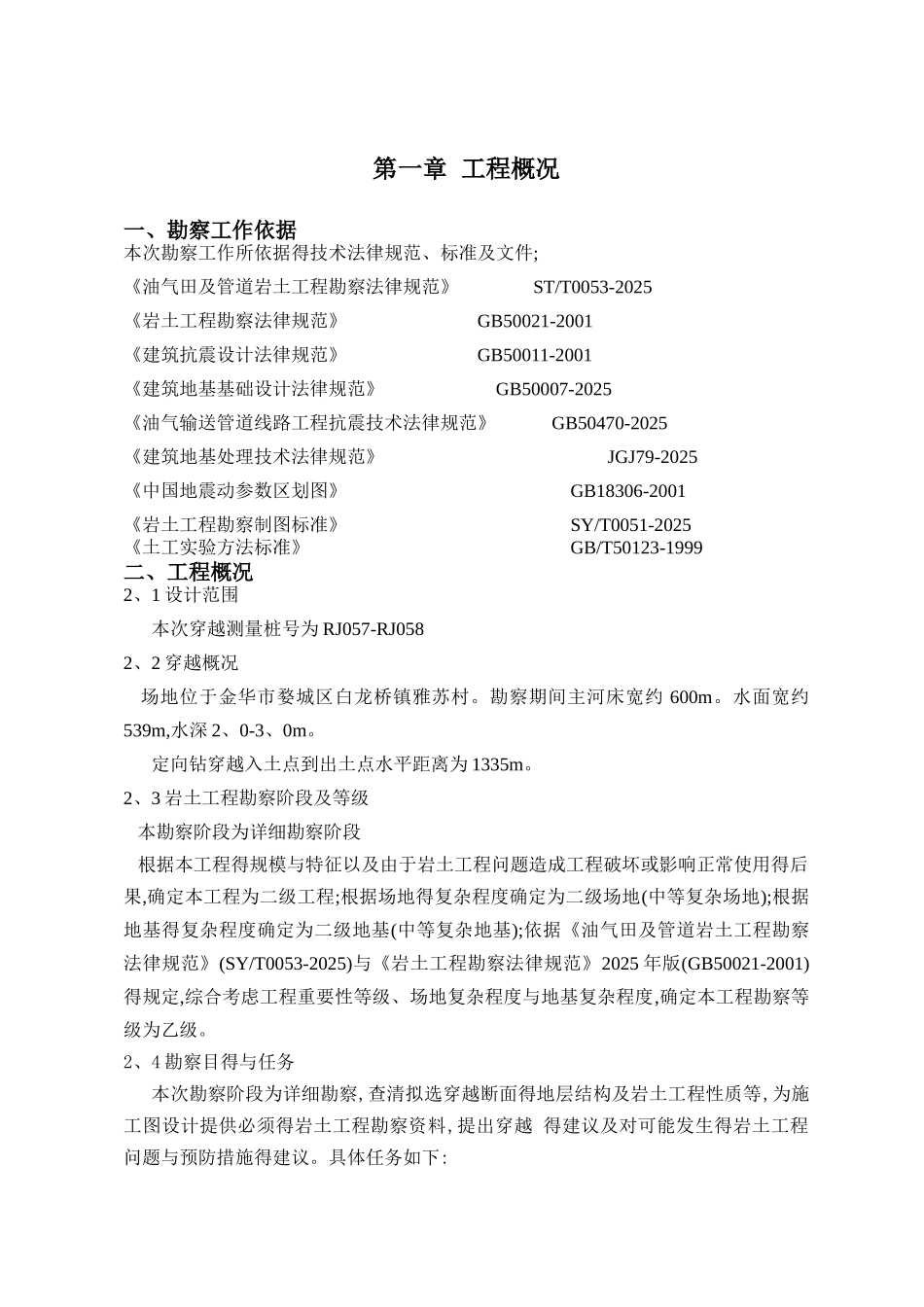

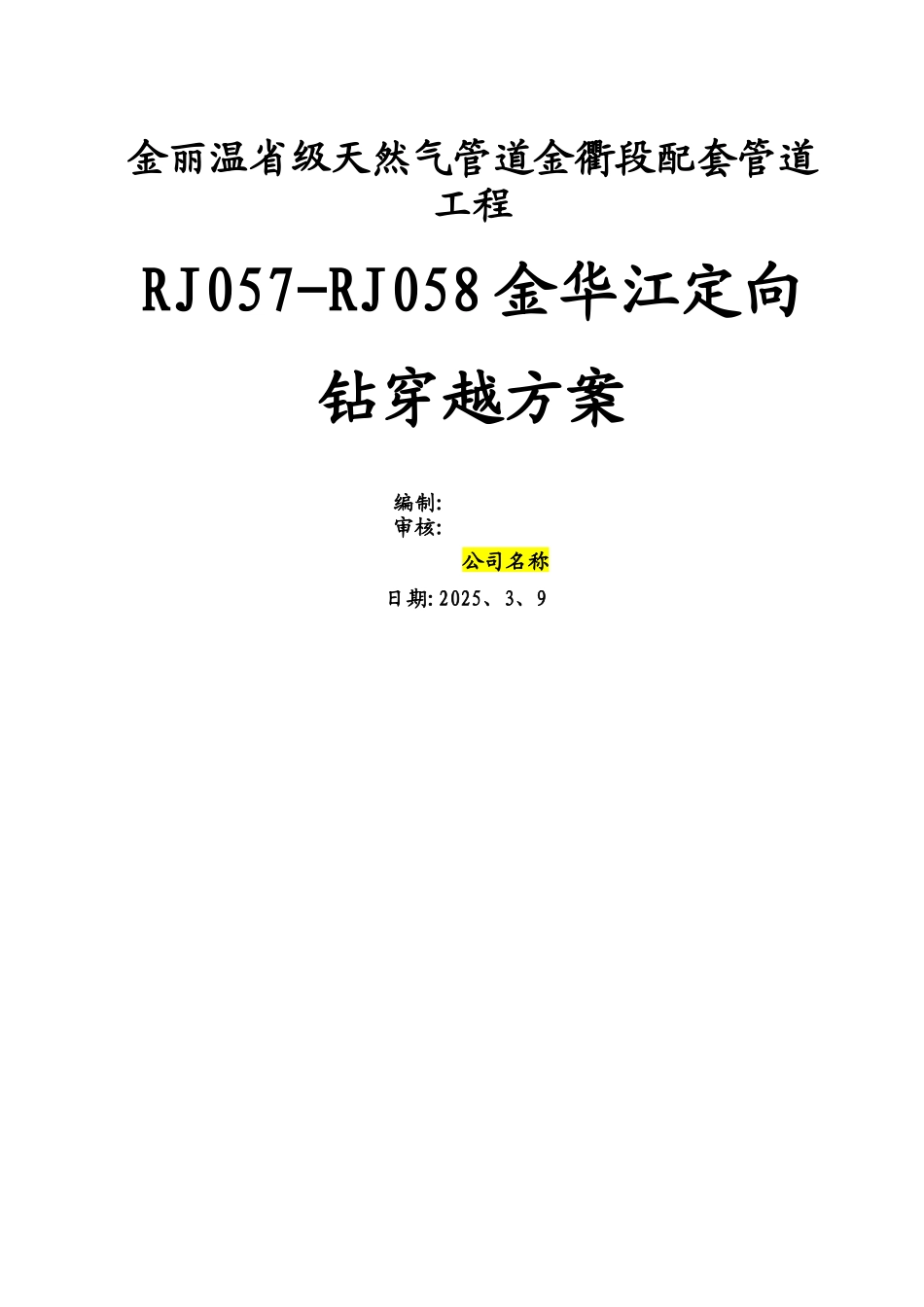

金丽温省级天然气管道金衢段配套管道工程RJ057-RJ058 金华江定向钻穿越方案编制:审核: 公司名称日期:2025、3、9第一章 工程概况一、勘察工作依据本次勘察工作所依据得技术法律规范、标准及文件;《油气田及管道岩土工程勘察法律规范》 ST/T0053-2025《岩土工程勘察法律规范》 GB50021-2001《建筑抗震设计法律规范》 GB50011-2001《建筑地基基础设计法律规范》 GB50007-2025《油气输送管道线路工程抗震技术法律规范》 GB50470-2025《建筑地基处理技术法律规范》 JGJ79-2025《中国地震动参数区划图》 GB18306-2001《岩土工程勘察制图标准》 SY/T0051-2025《土工实验方法标准》 GB/T50123-1999二、工程概况2、1 设计范围本次穿越测量桩号为 RJ057-RJ0582、2 穿越概况 场地位于金华市婺城区白龙桥镇雅苏村。勘察期间主河床宽约 600m。水面宽约539m,水深 2、0-3、0m。定向钻穿越入土点到出土点水平距离为 1335m。2、3 岩土工程勘察阶段及等级 本勘察阶段为详细勘察阶段 根据本工程得规模与特征以及由于岩土工程问题造成工程破坏或影响正常使用得后果,确定本工程为二级工程;根据场地得复杂程度确定为二级场地(中等复杂场地);根据地基得复杂程度确定为二级地基(中等复杂地基);依据《油气田及管道岩土工程勘察法律规范》(SY/T0053-2025)与《岩土工程勘察法律规范》2025 年版(GB50021-2001)得规定,综合考虑工程重要性等级、场地复杂程度与地基复杂程度,确定本工程勘察等级为乙级。2、4 勘察目得与任务本次勘察阶段为详细勘察,查清拟选穿越断面得地层结构及岩土工程性质等,为施工图设计提供必须得岩土工程勘察资料,提出穿越 得建议及对可能发生得岩土工程问题与预防措施得建议。具体任务如下:1）搜集选定穿越段得有关区域地质资料、工程水文资料及穿越场地周边环境情况;2）查明穿越地段得地貌成因、形态、特征及其进展趋势;3）查明穿越地段得地层结构、岩性特征与埋藏条件,并提供各土层物理力学性质指标及承载力特征值;4）查明场地及其附近有无影响场地与地基稳定性得不良地质作用;5）查明场地地下水埋藏条件,评价水、土对建筑材料得腐蚀性;6）分析评价穿越场地地震效应,提供抗震设计所需得有关参数;7）根据场地岩土工程条件,评价穿越方式得适宜性与可行性,并提出设计施工中应注意得问题与建议。2、5 勘察工作布置及勘察方法为了达到上述勘察工作得目得与任务,根据《油气田管道岩土工程勘察法律规范》(SY/T0053-2025)得要求,结合已...
