室内给排水施工方案范例

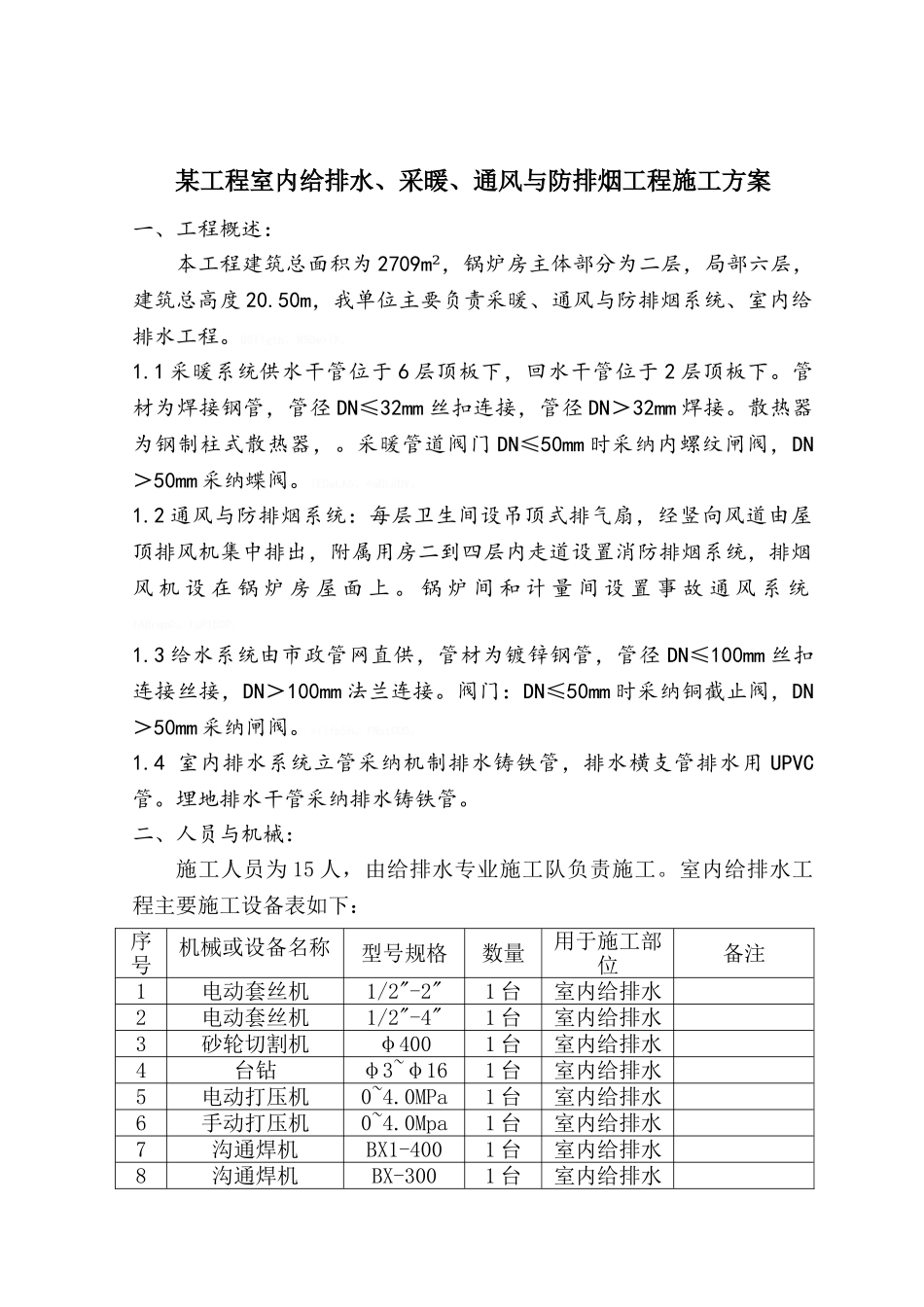

某工程室内给排水、采暖、通风与防排烟工程施工方案一、工程概述：本工程建筑总面积为 2709m²，锅炉房主体部分为二层，局部六层，建筑总高度 20.50m，我单位主要负责采暖、通风与防排烟系统、室内给排水工程。Q0TIgtb。W5QwzlX。1.1 采暖系统供水干管位于 6 层顶板下，回水干管位于 2 层顶板下。管材为焊接钢管，管径 DN≤32mm 丝扣连接，管径 DN＞32mm 焊接。散热器为钢制柱式散热器，。采暖管道阀门 DN≤50mm 时采纳内螺纹闸阀，DN＞50mm 采纳蝶阀。lEOaLA6。4wBLdUV。1.2 通风与防排烟系统：每层卫生间设吊顶式排气扇，经竖向风道由屋顶排风机集中排出，附属用房二到四层内走道设置消防排烟系统，排烟风 机 设 在 锅 炉 房 屋 面 上 。 锅 炉 间 和 计 量 间 设 置 事 故 通 风 系 统fABrqm0。IsPI50P。1.3 给水系统由市政管网直供，管材为镀锌钢管，管径 DN≤100mm 丝扣连接丝接，DN＞100mm 法兰连接。阀门：DN≤50mm 时采纳铜截止阀，DN＞50mm 采纳闸阀。zIifp5h。fWptGUS。1.4 室内排水系统立管采纳机制排水铸铁管，排水横支管排水用 UPVC管。埋地排水干管采纳排水铸铁管。二、人员与机械：施工人员为 15 人，由给排水专业施工队负责施工。室内给排水工程主要施工设备表如下：序号机械或设备名称型号规格数量用于施工部位备注1电动套丝机1/2"-2"1 台室内给排水2电动套丝机1/2"-4"1 台室内给排水3砂轮切割机φ4001 台室内给排水4台钻φ3~φ161 台室内给排水5电动打压机0~4.0MPa1 台室内给排水6手动打压机0~4.0Mpa1 台室内给排水7沟通焊机BX1-4001 台室内给排水8沟通焊机BX-3001 台室内给排水9电锤TE-22 型2室内给排水10冲击钻TE-12 型1 台室内给排水13台钳中型2 台室内给排水三、施工准备：施工准备工作是整个施工生产的基础，根据本工程的工程内容和实际情况，项目部共同制定施工的准备计划。为工程顺利进展打下良好的基础。uWQU8L5。RlnPtcd。3.1 组织施工人员熟悉图纸，编制施工材料预算，掌握有关技术法律规范要求，进行施工技术交底，明确施工技术要点。qFxU40i。4Qk1L3B。3.2 物供部门应根据工程材料预算及时落实采购意向，并在开工前，须将先用材料（设备）及时供到施工现场。施工用主要材料、设备及制品，应有符合国家及部颁现行标准的技术质量鉴定文件或产品合格证。3a2PDrR。IQh1NsT。3.3 根据设计要求，加工好预埋件，以便配合土建进度及时搞好预埋。3.4 熟悉...
