对辊式破碎机传动系统的结构设计大学本科毕业论文

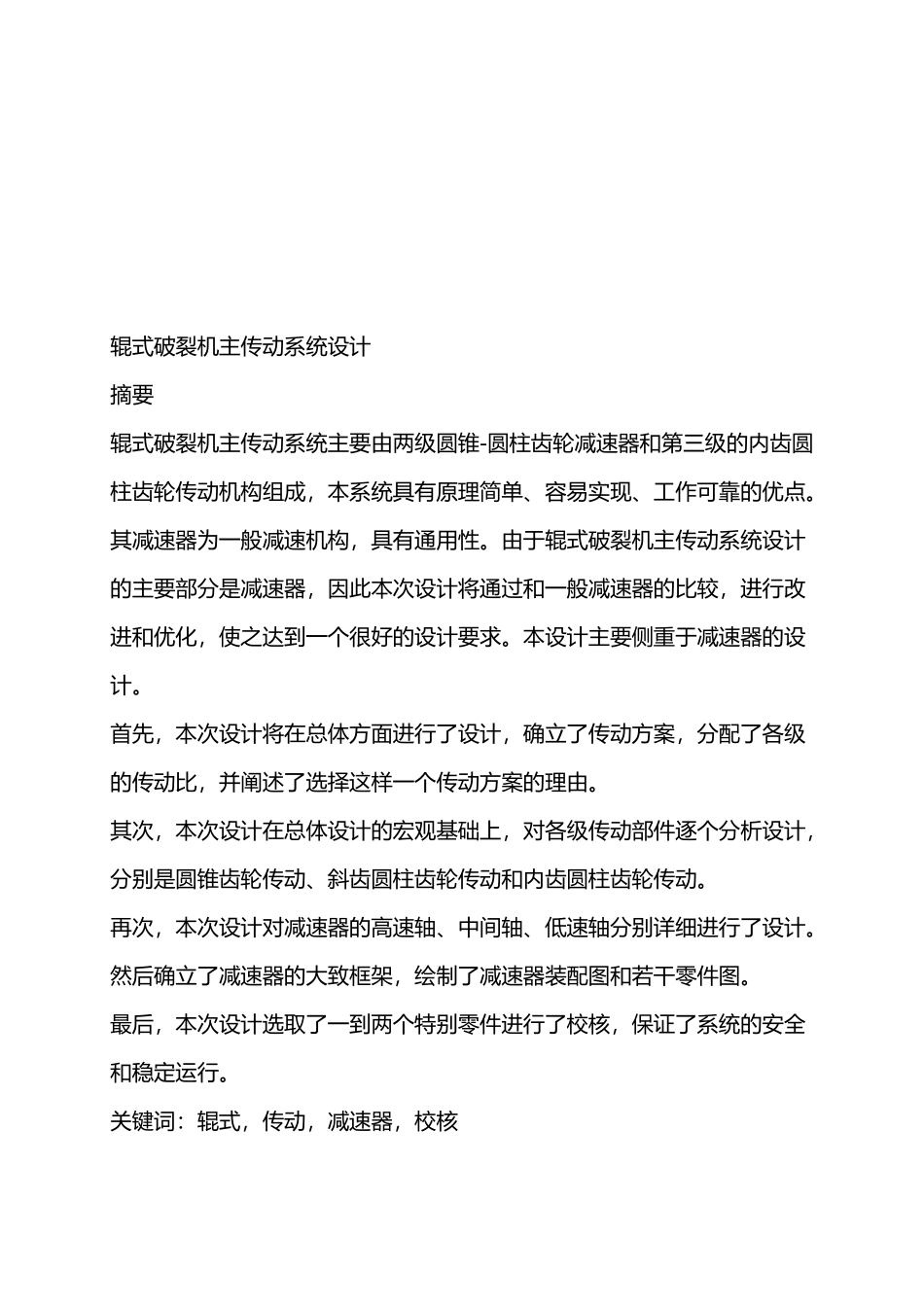

2025届本科生毕业设计 分类号：TH122题 目: 对辊式破裂机传动系统的结构设计作 者 姓 名： 钱 太 利 学 号： 2025080 905 学 院： 机械与电子工程学院 专 业： 机械设计制造及其自动化 指导老师姓名： 李恒征 指导老师职称： 助 教 工程师 2025年5月8日辊式破裂机主传动系统设计摘要辊式破裂机主传动系统主要由两级圆锥-圆柱齿轮减速器和第三级的内齿圆柱齿轮传动机构组成，本系统具有原理简单、容易实现、工作可靠的优点。其减速器为一般减速机构，具有通用性。由于辊式破裂机主传动系统设计的主要部分是减速器，因此本次设计将通过和一般减速器的比较，进行改进和优化，使之达到一个很好的设计要求。本设计主要侧重于减速器的设计。首先，本次设计将在总体方面进行了设计，确立了传动方案，分配了各级的传动比，并阐述了选择这样一个传动方案的理由。其次，本次设计在总体设计的宏观基础上，对各级传动部件逐个分析设计，分别是圆锥齿轮传动、斜齿圆柱齿轮传动和内齿圆柱齿轮传动。再次，本次设计对减速器的高速轴、中间轴、低速轴分别详细进行了设计。然后确立了减速器的大致框架，绘制了减速器装配图和若干零件图。最后，本次设计选取了一到两个特别零件进行了校核，保证了系统的安全和稳定运行。关键词：辊式，传动，减速器，校核 Roll Crusher Main Drive System DesignAbstractThe roller crusher main drive system is composed of the cone - cylinder gear reducer and the third-class gear transmission within institutions .The system is simple in the principle, easy to realize and reliable at work. The reducer is the general slowdown framework so it has inter-operable. As the design of speed reducer is the main part of the roller crusher main drive system, the design will be through comparison and optimization improvements for some general reducer to meet a good design requirements.The design focuses mainly on the design of speed reducer. Firstly, this design was carried out in the overall design, established a transmission program, allotted the transmission ratio at all levels and described the reasons for such ...
