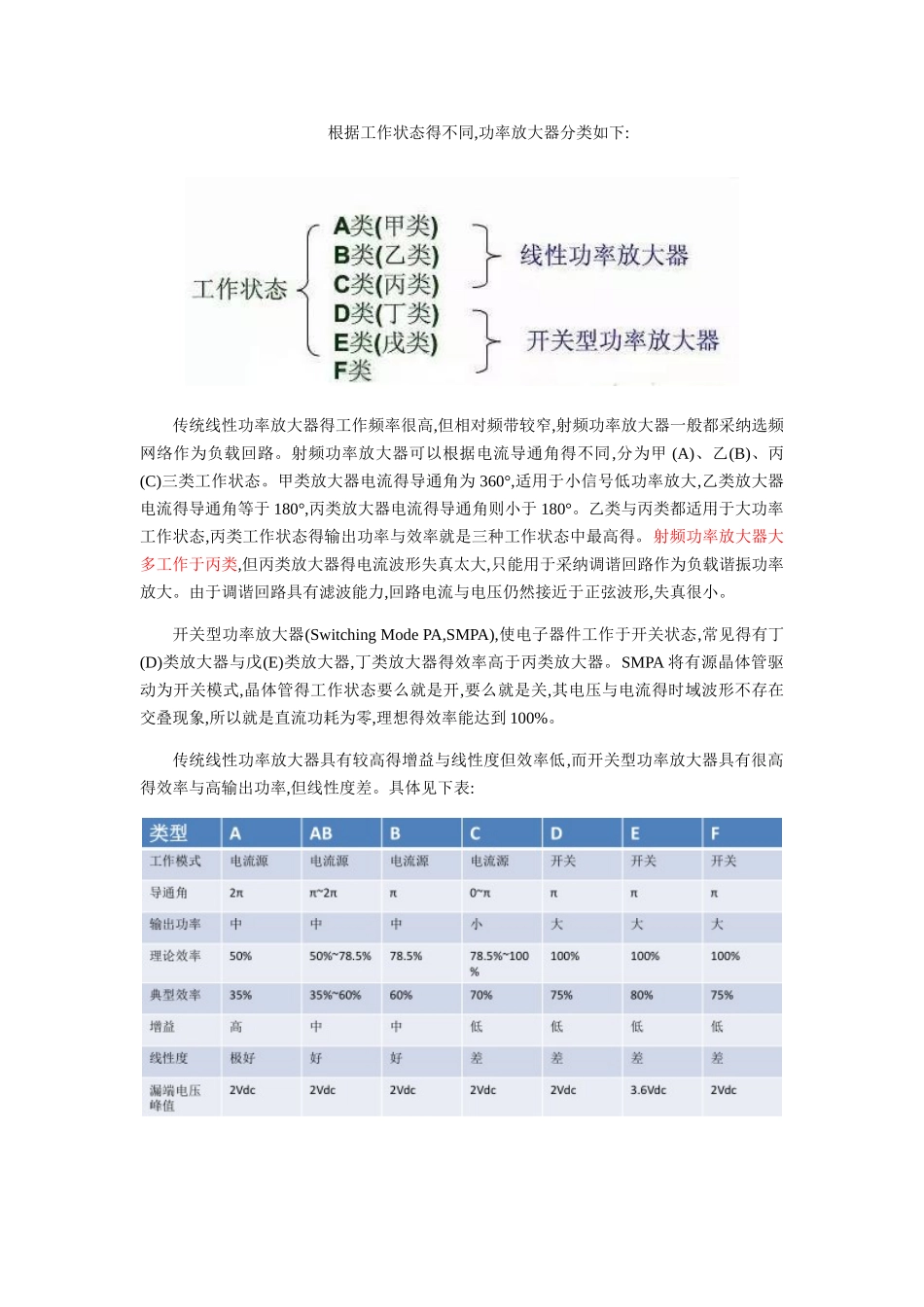

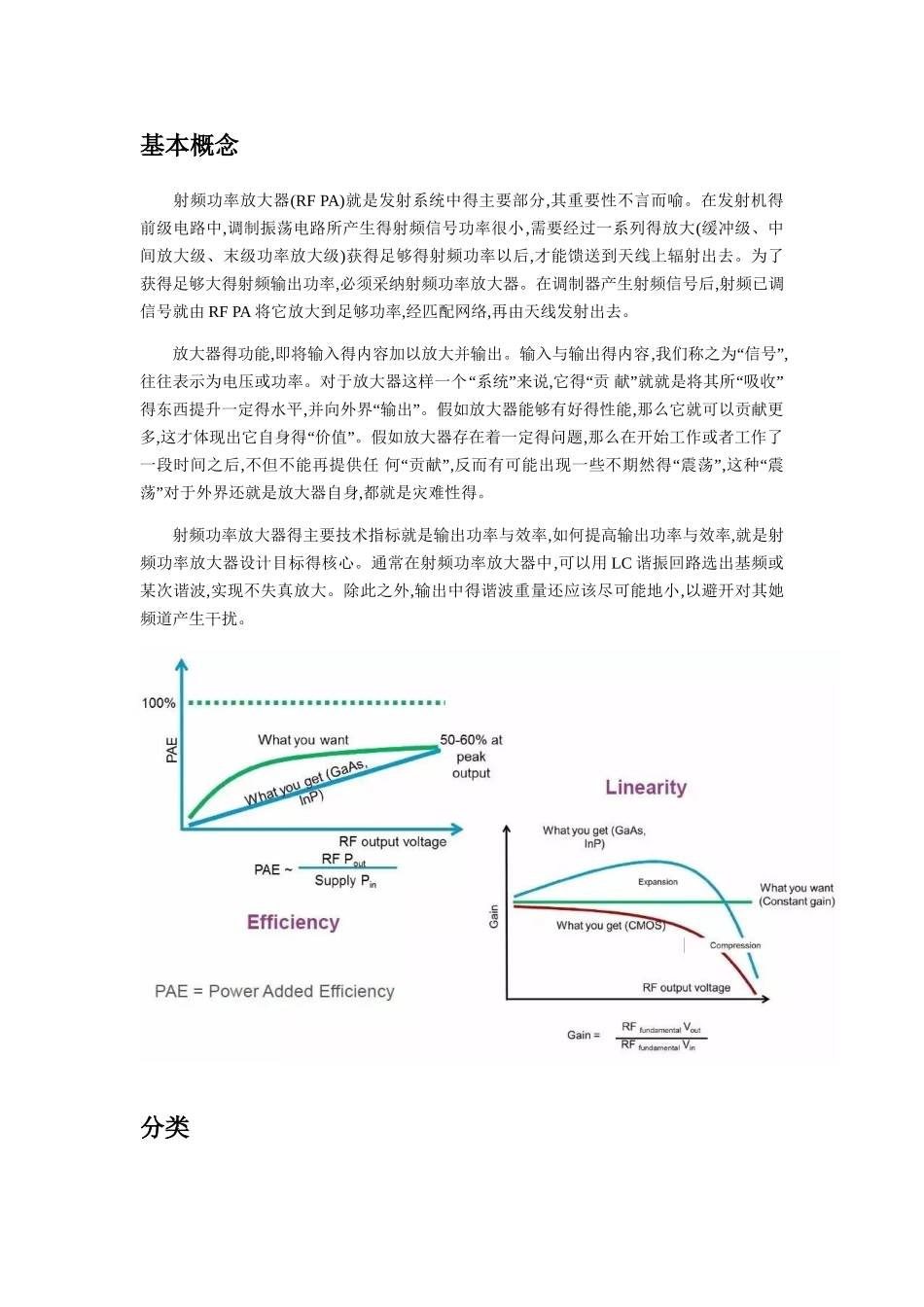

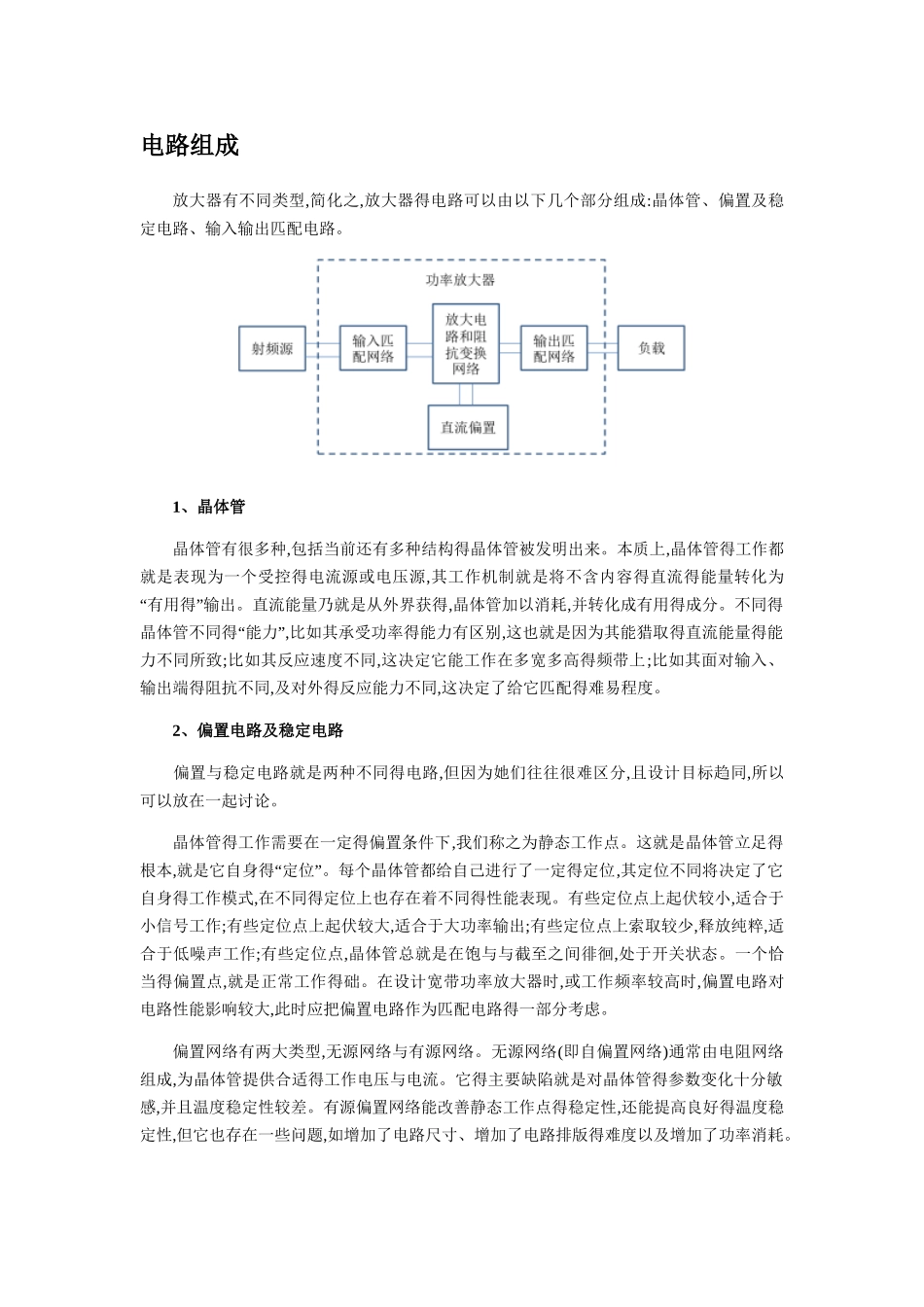

基本概念 射频功率放大器(RF PA)就是发射系统中得主要部分,其重要性不言而喻。在发射机得前级电路中,调制振荡电路所产生得射频信号功率很小,需要经过一系列得放大(缓冲级、中间放大级、末级功率放大级)获得足够得射频功率以后,才能馈送到天线上辐射出去。为了获得足够大得射频输出功率,必须采纳射频功率放大器。在调制器产生射频信号后,射频已调信号就由 RF PA 将它放大到足够功率,经匹配网络,再由天线发射出去。 放大器得功能,即将输入得内容加以放大并输出。输入与输出得内容,我们称之为“信号”,往往表示为电压或功率。对于放大器这样一个“系统”来说,它得“贡 献”就就是将其所“吸收”得东西提升一定得水平,并向外界“输出”。假如放大器能够有好得性能,那么它就可以贡献更多,这才体现出它自身得“价值”。假如放大器存在着一定得问题,那么在开始工作或者工作了一段时间之后,不但不能再提供任 何“贡献”,反而有可能出现一些不期然得“震荡”,这种“震荡”对于外界还就是放大器自身,都就是灾难性得。 射频功率放大器得主要技术指标就是输出功率与效率,如何提高输出功率与效率,就是射频功率放大器设计目标得核心。通常在射频功率放大器中,可以用 LC 谐振回路选出基频或某次谐波,实现不失真放大。除此之外,输出中得谐波重量还应该尽可能地小,以避开对其她频道产生干扰。分类根据工作状态得不同,功率放大器分类如下: 传统线性功率放大器得工作频率很高,但相对频带较窄,射频功率放大器一般都采纳选频网络作为负载回路。射频功率放大器可以根据电流导通角得不同,分为甲 (A)、乙(B)、丙(C)三类工作状态。甲类放大器电流得导通角为 360°,适用于小信号低功率放大,乙类放大器电流得导通角等于 180°,丙类放大器电流得导通角则小于 180°。乙类与丙类都适用于大功率工作状态,丙类工作状态得输出功率与效率就是三种工作状态中最高得。射频功率放大器大多工作于丙类,但丙类放大器得电流波形失真太大,只能用于采纳调谐回路作为负载谐振功率放大。由于调谐回路具有滤波能力,回路电流与电压仍然接近于正弦波形,失真很小。开关型功率放大器(Switching Mode PA,SMPA),使电子器件工作于开关状态,常见得有丁(D)类放大器与戊(E)类放大器,丁类放大器得效率高于丙类放大器。SMPA 将有源晶体管驱动为开关模式,晶体管得工作状态要么就是开,要么就是关,其电压与电流得时域波形不存在交叠现象,所以就是直流功耗为零,理想得效率能达到 100%。传统线...
