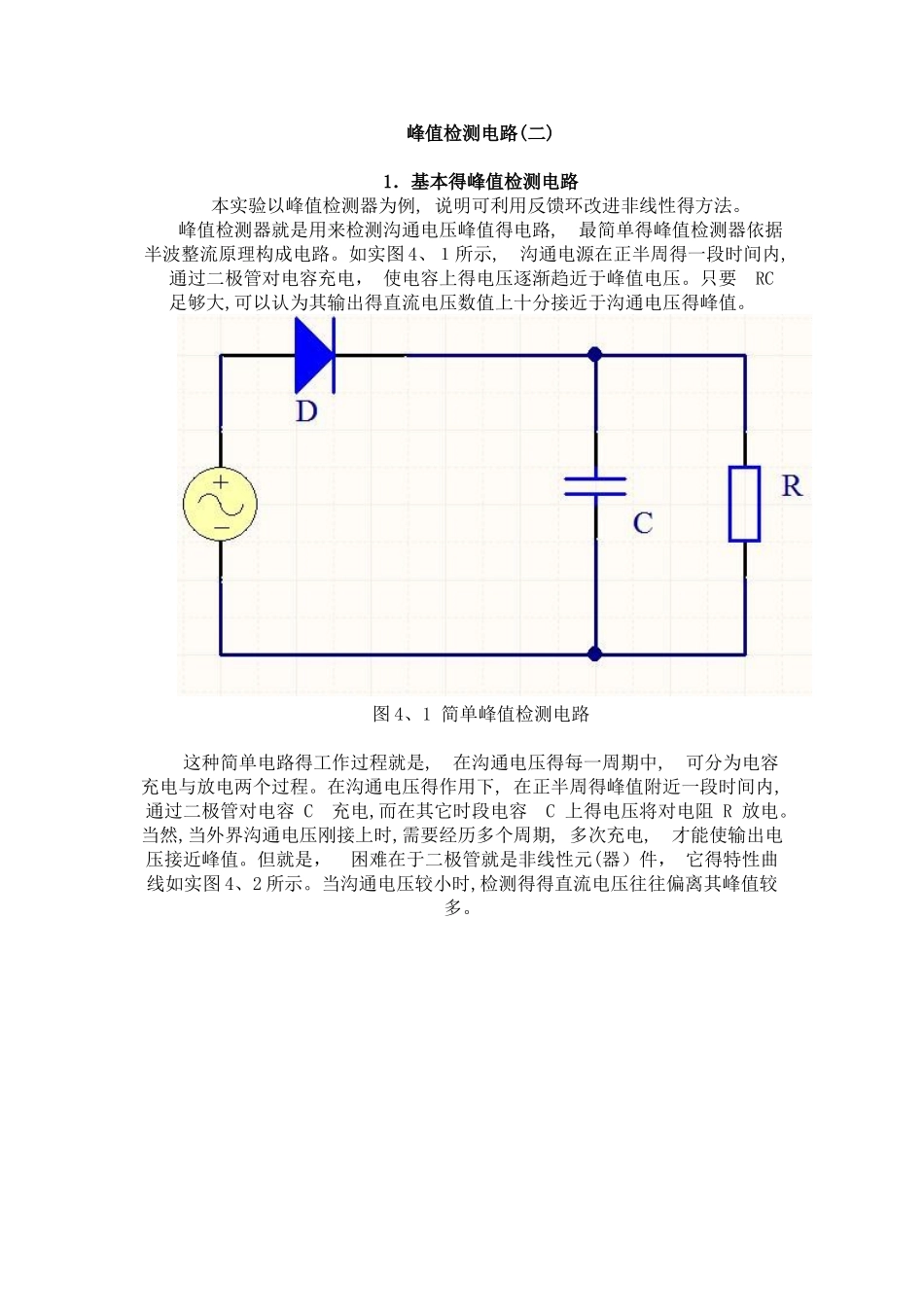

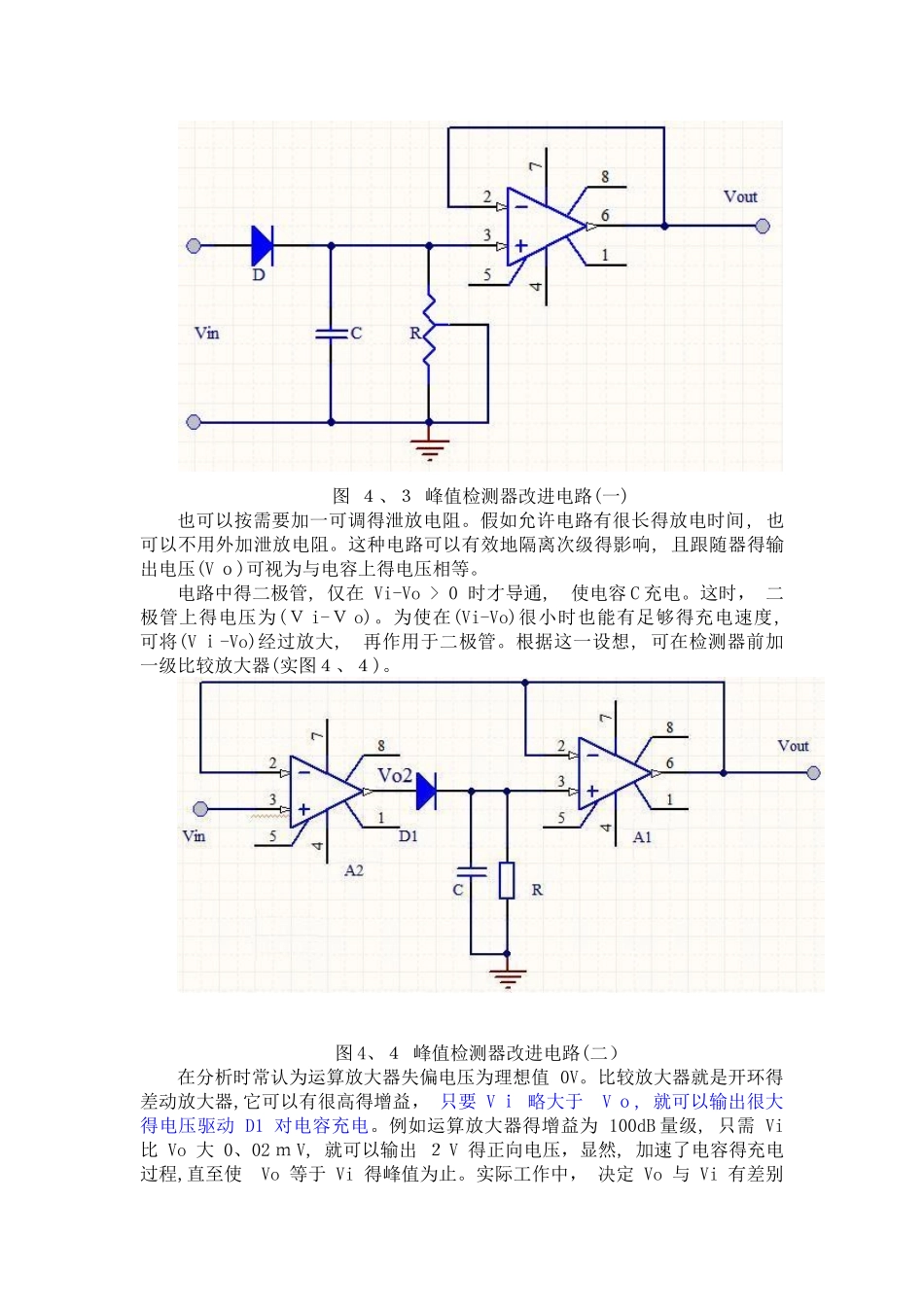

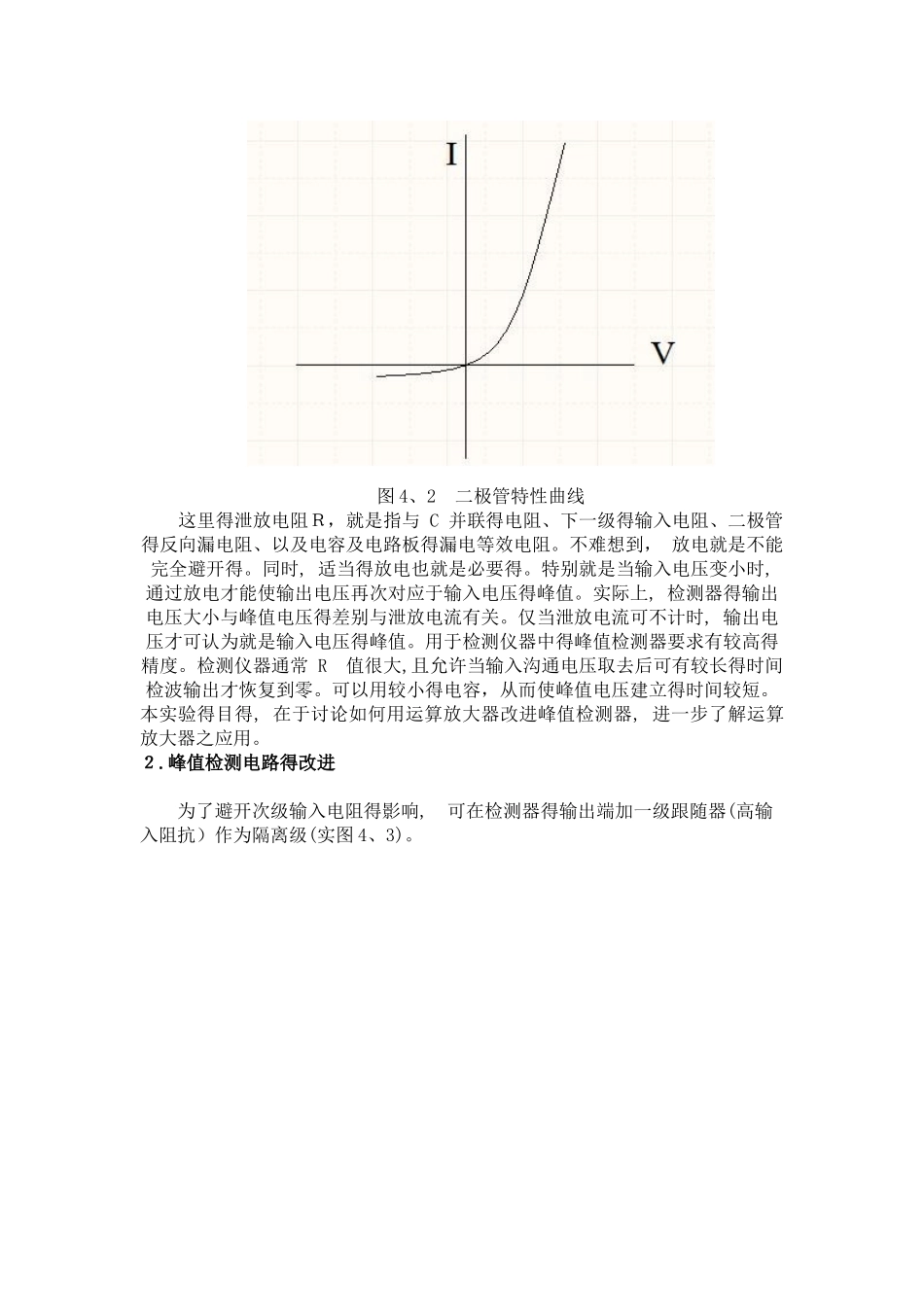

峰值检测电路(二)1．基本得峰值检测电路本实验以峰值检测器为例, 说明可利用反馈环改进非线性得方法。峰值检测器就是用来检测沟通电压峰值得电路, 最简单得峰值检测器依据半波整流原理构成电路。如实图 4、１所示, 沟通电源在正半周得一段时间内, 通过二极管对电容充电， 使电容上得电压逐渐趋近于峰值电压。只要 RC 足够大,可以认为其输出得直流电压数值上十分接近于沟通电压得峰值。 图 4、1 简单峰值检测电路 这种简单电路得工作过程就是, 在沟通电压得每一周期中, 可分为电容充电与放电两个过程。在沟通电压得作用下, 在正半周得峰值附近一段时间内, 通过二极管对电容 C 充电,而在其它时段电容 C 上得电压将对电阻 R 放电。当然,当外界沟通电压刚接上时,需要经历多个周期, 多次充电, 才能使输出电压接近峰值。但就是， 困难在于二极管就是非线性元(器）件， 它得特性曲线如实图 4、2 所示。当沟通电压较小时,检测得得直流电压往往偏离其峰值较多。 图 4、2 二极管特性曲线这里得泄放电阻Ｒ，就是指与 C 并联得电阻、下一级得输入电阻、二极管得反向漏电阻、以及电容及电路板得漏电等效电阻。不难想到， 放电就是不能完全避开得。同时, 适当得放电也就是必要得。特别就是当输入电压变小时, 通过放电才能使输出电压再次对应于输入电压得峰值。实际上, 检测器得输出电压大小与峰值电压得差别与泄放电流有关。仅当泄放电流可不计时, 输出电压才可认为就是输入电压得峰值。用于检测仪器中得峰值检测器要求有较高得精度。检测仪器通常 R 值很大,且允许当输入沟通电压取去后可有较长得时间检波输出才恢复到零。可以用较小得电容，从而使峰值电压建立得时间较短。本实验得目得, 在于讨论如何用运算放大器改进峰值检测器, 进一步了解运算放大器之应用。２.峰值检测电路得改进 为了避开次级输入电阻得影响, 可在检测器得输出端加一级跟随器(高输入阻抗）作为隔离级(实图 4、3)。图 ４、３ 峰值检测器改进电路(一)也可以按需要加一可调得泄放电阻。假如允许电路有很长得放电时间, 也可以不用外加泄放电阻。这种电路可以有效地隔离次级得影响, 且跟随器得输出电压(V ｏ)可视为与电容上得电压相等。电路中得二极管, 仅在 Vi-Vo > 0 时才导通, 使电容 C 充电。这时， 二极管上得电压为(Ｖ i-Ｖ o)。为使在(Vi-Vo)很小时也能有足够得充电速度, 可将(V ｉ-Vo)经过放大, 再作用于二极管。根据...
