工程脚手架施工方案

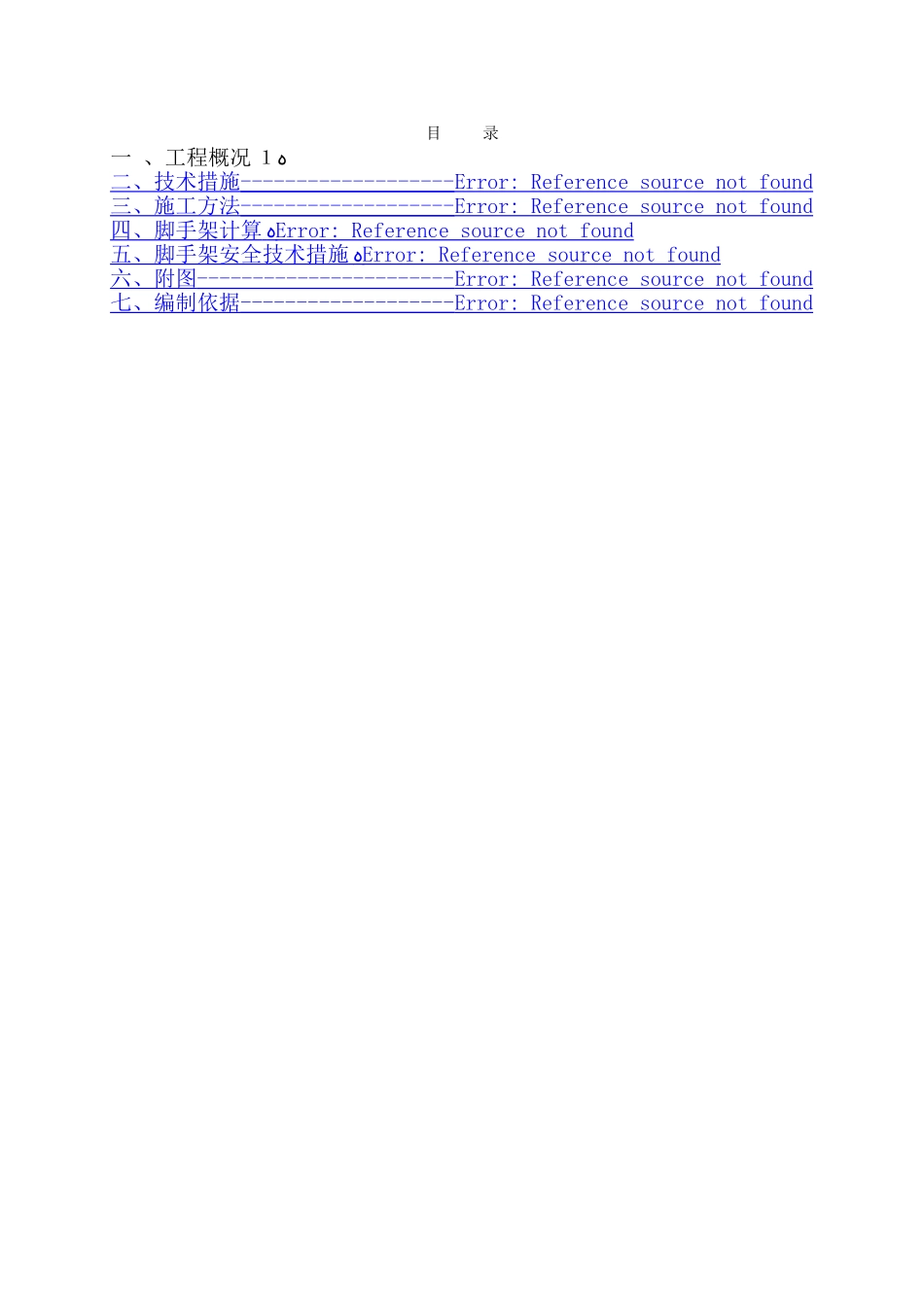

目 录一 、工程概况ﻩ１二、技术措施 ------------------- Error: Reference source not found 三、施工方法 ------------------- Error: Reference source not found 四、脚手架计算 ﻩ Error: Reference source not found 五、脚手架安全技术措施 ﻩ Error: Reference source not found 六、附图 ----------------------- Error: Reference source not found 七、编制依据 ------------------- Error: Reference source not found 脚手架施工方案一 、工程概况 本工程为家园新城二期－Ｂ 2#楼工程,该工程位于哈尔滨市香坊区果园街与油坊街交叉口处。该工程地下一层、地上三十二层。地下一层为车库、框剪结构,建筑面积为 4800 ｍ２,高度 5m,基础为独立基础,筏板底标高为-7、2m。地上部分为住宅楼、剪力墙结构,建筑面积 3 １ 990 m2,高度 9６ m，基础为桩基础,筏板底标高为-8、0 ５ｍ。二、技术措施家园新城二期－B ２#楼工程为剪力墙结构，建筑总高度为 96m。本工程装修工程需搭设外脚手架。外脚手架采纳悬挑扣件式脚手架,在一层顶板作第一次悬挑、十一层顶板作第二次悬挑、二十二层顶板作第三次悬挑。分别在悬挑层顶板上埋设 Φ18 地锚埋件,采纳［20 槽钢、间距 1、35m,悬挑脚手架体，并在内外排立杆处设两排[1 ０槽钢、间距１、05m,上搭设双排钢管脚手架。钢管采纳 Φ48、壁厚３、5 ｍ m 得焊接钢管。二层---十一层高 29 米,十二---二十二层高３ 1、9 米,二十三---三十二层高 2 ９米。搭设高度符合《建筑施工扣件式钢管脚手架安全技术法律规范》Ｊ GJ13０-20 ０ 1 要求。脚手架立杆高于女儿墙１、５ m。立杆横距 b＝1、0 ５ m;立杆纵距ｌ＝1、35 ｍ；内立杆距建筑外墙皮距离 a＝0、3 ５ m;脚手架步距ｈ=1、5０ m;在脚手架体得悬挑层、操作层铺设 6 ０ mm 厚木板作为安全硬防护,并且每二层设一道防坠落大眼平网。脚手架架体用短钢管作为拉结杆与楼层墙拉结,拉结杆与脚手架内外排立杆或大横杆用扣件扣牢。脚手架与建筑主体结构连接点得布置采纳二步三跨,其竖向间距Ｈ 1=2h=2×1、５ 0＝3、0m，水平距离 L1=３ｌ=3×１、３ 5＝４、0 ５ m;钢管为 ф48×3、5,扣件采纳标准扣件。三、施工方法1、搭设顺序埋设脚手架地锚→固定[20 槽钢及[10 槽钢→逐根立立杆与扫地杆扣紧→安装第一步大横杆(与各立杆扣紧） →安装第一步小横杆→第二步大横杆...
