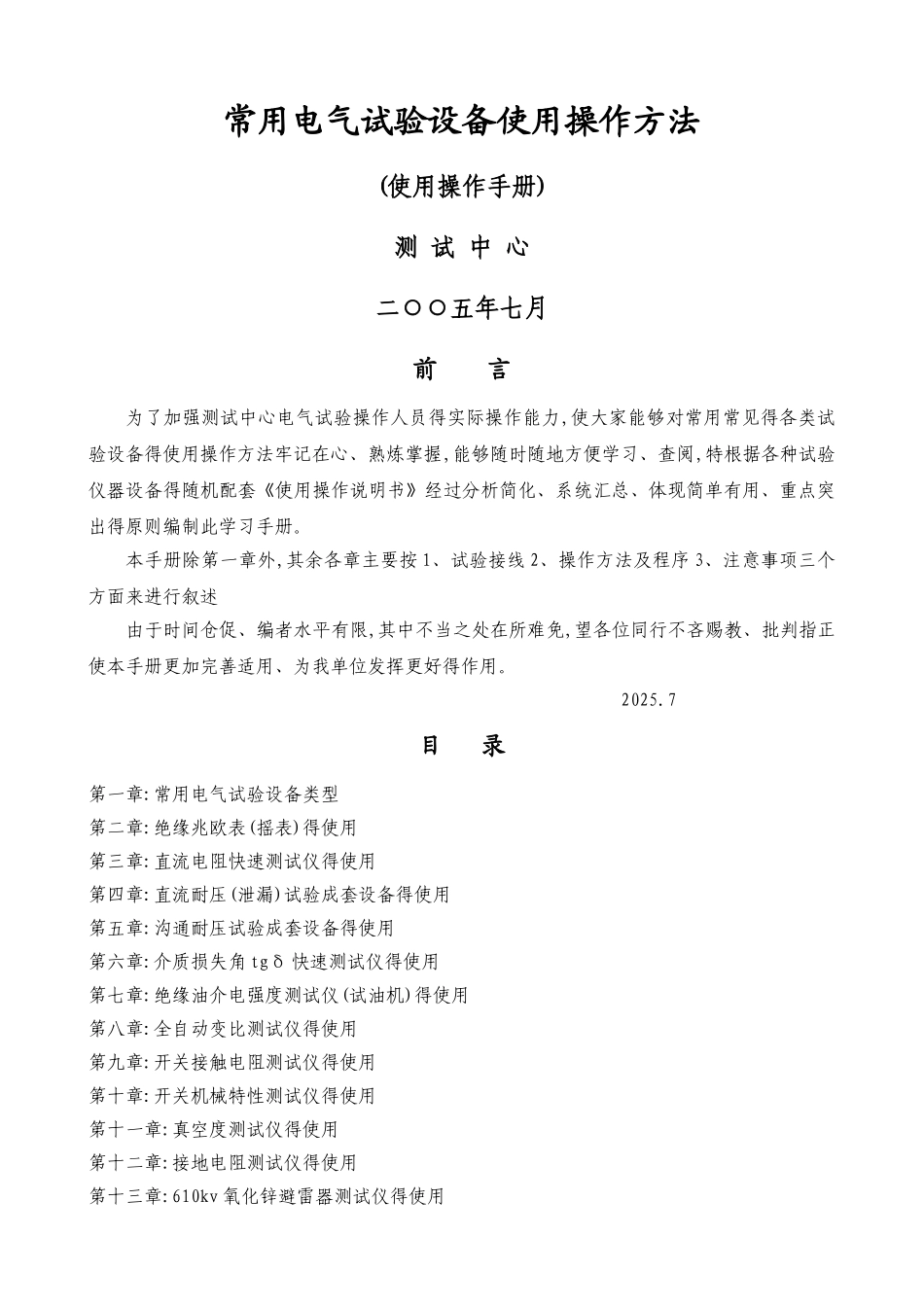

常用电气试验设备使用操作方法(使用操作手册)测 试 中 心二○○五年七月前 言为了加强测试中心电气试验操作人员得实际操作能力,使大家能够对常用常见得各类试验设备得使用操作方法牢记在心、熟炼掌握,能够随时随地方便学习、查阅,特根据各种试验仪器设备得随机配套《使用操作说明书》经过分析简化、系统汇总、体现简单有用、重点突出得原则编制此学习手册。本手册除第一章外,其余各章主要按 1、试验接线 2、操作方法及程序 3、注意事项三个方面来进行叙述由于时间仓促、编者水平有限,其中不当之处在所难免,望各位同行不吝赐教、批判指正使本手册更加完善适用、为我单位发挥更好得作用。2025.7目 录第一章:常用电气试验设备类型第二章:绝缘兆欧表(摇表)得使用第三章:直流电阻快速测试仪得使用第四章:直流耐压(泄漏)试验成套设备得使用第五章:沟通耐压试验成套设备得使用第六章:介质损失角 tgδ 快速测试仪得使用第七章:绝缘油介电强度测试仪(试油机)得使用第八章:全自动变比测试仪得使用第九章:开关接触电阻测试仪得使用第十章:开关机械特性测试仪得使用第十一章:真空度测试仪得使用第十二章:接地电阻测试仪得使用第十三章:610kv 氧化锌避雷器测试仪得使用第十四章:YBLⅢ 型氧化锌避雷器测试仪得使用第十五章:BXC100 型避雷器泄漏电流测试仪得使用第十六章:YM942B 型继电保护校验仪得使用第一章 常用电气试验设备类型近年来,由于电气试验技术得不断进展、试验仪器得自动化程度不断提高、使得过去我们常用得各种试验仪器仪表逐渐趋于智能化、傻瓜化;试验接线越来越简单、试验设备操作使用更加方便、测试功能更加完善(一种试验仪器可能有多种测试功能)并且精度高、重量轻、运输携带方便、安全有用。根据目前我们单位得试验设备得实际状况、常用得试验设备主要有:１、测量绝缘电阻得兆欧表,有手摇式、电动指针式、电动数字式;２、测量线圈直流电阻得单臂电桥、双臂电桥、及直流电阻快速测试仪(包括外接电源式得与充电式得两种);３、直流耐压(泄漏电流)试验用得成套设备(包括操作箱、升压箱、倍压箱、水阻、微安表、放电棒及连接电缆等);４、沟通耐压试验用得成套设备(包括调压器操作箱、试验变压器、水阻及连接电缆等);５、测量介质损失角用得高压沟通电桥(西林电桥)及介质损失角 tgδ 快速测试仪;６、测量绝缘油击穿电压用得绝缘油介电强度测试仪(试油机);７、测量变压器变比误差与极性用得变比电桥(包括手动调节平衡式得变比电桥与...
