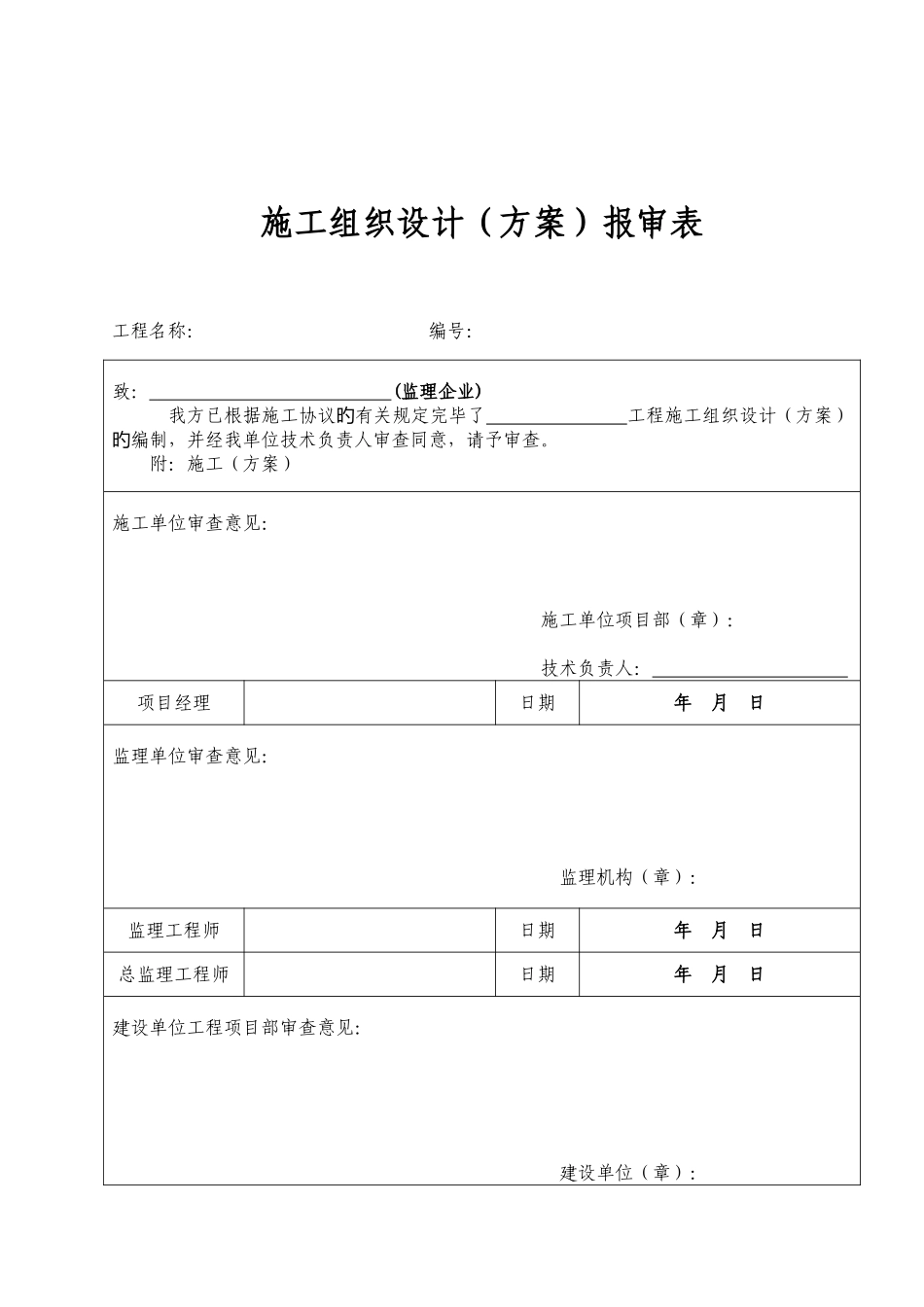

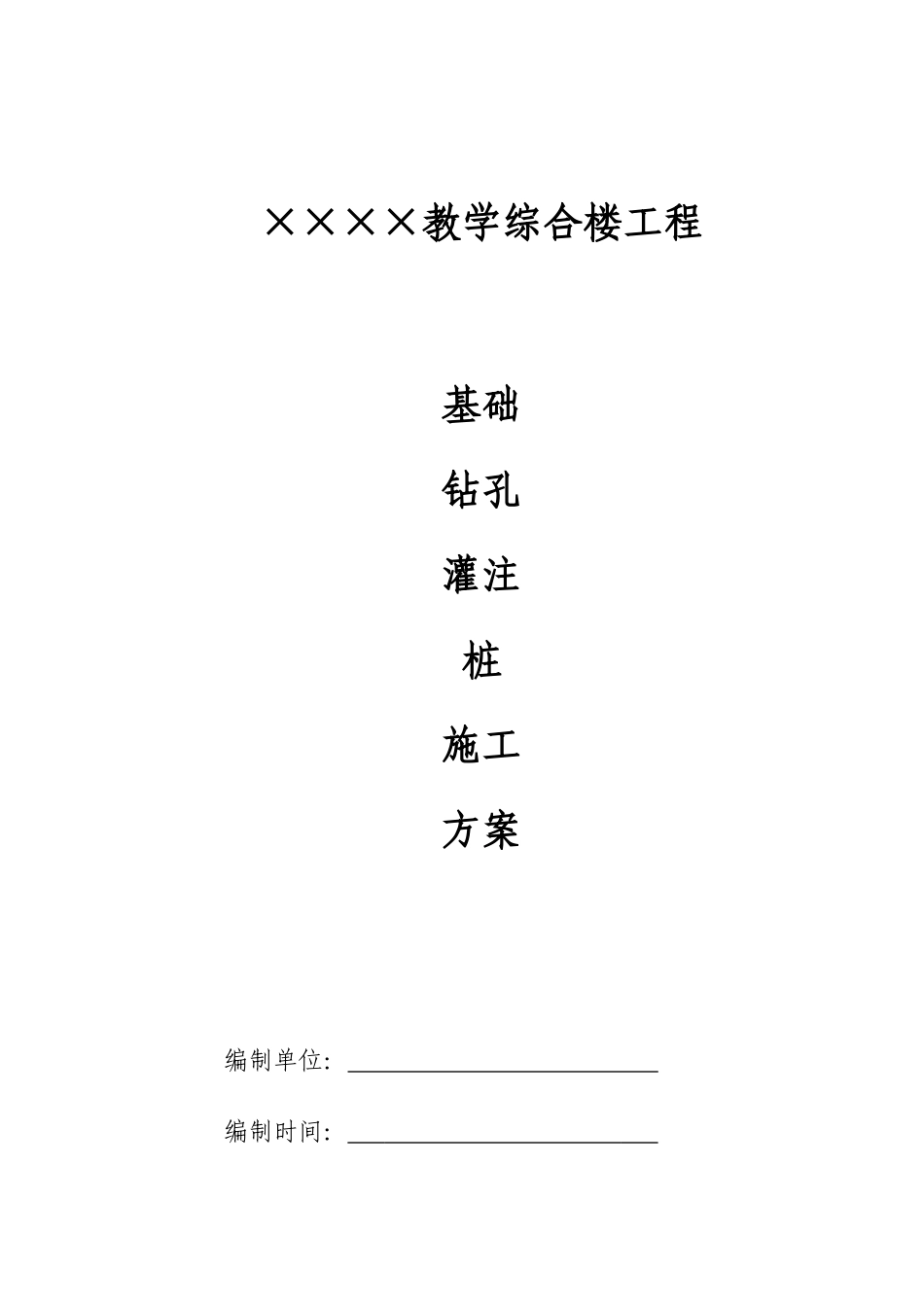

××××教学综合楼工程基础钻孔灌注桩施工方案编制单位： 编制时间： 施工组织设计（方案）报审表 工程名称： 编号：致： (监理企业)我方已根据施工协议有关规定完毕了旳 工程施工组织设计（方案）编制，并经我单位技术负责人审查同意，请予审查。 旳附：施工（方案）施工单位审查意见：施工单位项目部（章）： 技术负责人： 项目经理日期年 月 日监理单位审查意见：监理机构（章）： 监理工程师日期年 月 日总监理工程师日期年 月 日建设单位工程项目部审查意见：建设单位（章）： 现 场 代 表日期年 月 日项目负责人日期年 月 日钻孔灌注桩施工方案一、质量原则1、钻孔桩混凝土强度：必须满足设计规定2、钻孔尺寸误差：≯5CM3、钻孔垂直控制误差：≯1%4、孔底沉渣厚度：≯10CM5、 护筒埋深：≮2.0m二、钻孔灌注桩施工措施及施工工艺1、钻孔灌注桩施工工艺流程详见《钻孔灌注桩施工工艺流程图》。2、施工措施（1）施工准备 钻孔前需根据墩台位置和现场状况，将场地大体平整以便钻机安装和移位，准备一定数量造浆用粘土（如地层为松散砂层或砂夹旳旳碎石层数量应备足）。（2）筑岛围堰 迎水面用粘土扎实做 2 米宽挡水埝，内填砂砾，高于施工水面旳1.5～2m 作为钻机工作平台。（3）桩位测量整平场地符合规定后，即可测量放桩位。（4）埋设护筒 护筒用 5mm 钢板制作,在护筒上、下段及中部外侧各焊一道加旳劲肋增长刚度。根据桩基孔径为 0.8m，护筒直径为 1.0m，高度为2m。护筒加工好后，定桩位、挖坑埋护筒、对中，底部用水泥砂浆处理后，即可浇筑按配合比配制好混凝土。旳钻孔灌注桩施工工艺流程图:测量定位 铺设路轨 挖埋护筒 钻机就位 给水送浆钻进成孔 一次清孔 泥浆处理 废浆外运排放 沉渣、泥浆测试 提钻移钻机 井径、井斜测试（抽检） 灌注机就为 吊安钢筋笼 给水送浆 二次清孔、替浆 泥浆、沉渣测试 水下砼灌注灌注完毕移机 留置砼试块在无水状况下护筒周围旳60cm 范围内以粘土分层夯填到与护筒顶平。（5）钻机就位钻孔 钻机采纳冲抓钻机。安装钻机前采纳经纬仪进行精确定位，开钻前先检查钻头直径，调整和安放好起吊系统，钻机底座和顶端应平稳、牢固。并对钻机顶部滑轮缘、转盘中心对中后将钻头吊起，渐旳渐放进护筒，调整使钻塔垂直，合格后根据四角控制拉好“十字旳线” 对准桩位。在桩位附近设泥浆池，用优质膨润土制成护壁泥浆，使泥浆比重、粘度、含砂率、胶体率到达法律规...
