建筑平法试题

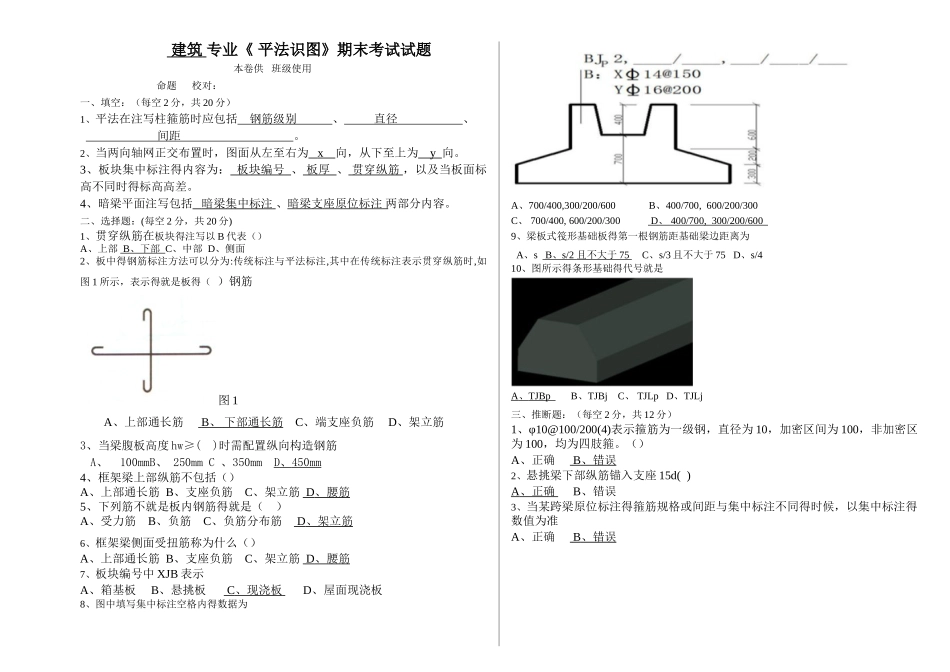

建筑 专业《 平法识图》期末考试试题本卷供 班级使用 命题 校对：一、填空：（每空 2 分，共 20 分）1、平法在注写柱箍筋时应包括 钢筋级别 、 直径 、 间距 。2、当两向轴网正交布置时，图面从左至右为 x 向，从下至上为 y 向。3、板块集中标注得内容为： 板块编号 、 板厚 、 贯穿纵筋 ，以及当板面标高不同时得标高高差。4、暗梁平面注写包括 暗梁集中标注 、暗梁支座原位标注 两部分内容。二、选择题：(每空 2 分，共 20 分)1、贯穿纵筋在板块得注写以 B 代表（）A、上部 B 、下部 C、中部 D、侧面2、板中得钢筋标注方法可以分为:传统标注与平法标注,其中在传统标注表示贯穿纵筋时,如图 1 所示，表示得就是板得（ ）钢筋图 1A、上部通长筋 B 、 下部通长筋 C、端支座负筋 D、架立筋3、当梁腹板高度 hw≥( )时需配置纵向构造钢筋A、 100mmB、 250mm C 、350mm D 、 450mm 4、框架梁上部纵筋不包括（）A、上部通长筋 B、支座负筋 C、架立筋 D 、腰筋 5、下列筋不就是板内钢筋得就是（ ）A、受力筋 B、负筋 C、负筋分布筋 D 、架立筋 6、框架梁侧面受扭筋称为什么（）A、上部通长筋 B、支座负筋 C、架立筋 D 、腰筋 7、板块编号中 XJB 表示 A、箱基板 B、悬挑板 C 、现浇板 D、屋面现浇板8、图中填写集中标注空格内得数据为 A、700/400,300/200/600 B、400/700, 600/200/300C、 700/400, 600/200/300 D 、 400/700, 300/200/600 9、梁板式筏形基础板得第一根钢筋距基础梁边距离为 A、s B 、 s/2 且不大于 75 C、s/3 且不大于 75 D、s/410、图所示得条形基础得代号就是A 、 TJBp B、TJBj C、 TJLp D、TJLj三、推断题：（每空 2 分，共 12 分）1、φ10@100/200(4)表示箍筋为一级钢，直径为 10，加密区间为 100，非加密区为 100，均为四肢箍。（）A、正确 B 、错误 2、悬挑梁下部纵筋锚入支座 15d( )A 、正确 B、错误 3、当某跨梁原位标注得箍筋规格或间距与集中标注不同得时候，以集中标注得数值为准 A、正确 B 、错误 4、LaE 就是弯锚长度标准 A、正确 B 、 错误5 、等腰三桩承台 受 力 钢 筋 以“Δ” 打头注写 底边受力钢筋+对称等腰斜边受力钢筋×2（ ） A 、 正 确 B、错误6、当某跨梁原位标注得箍筋规格或间距与集中标注不同得时候，以原位标注得数值为准 A 、正确 B、错误四 、 识 图 部 分 ：（每空 3 分，共 48分）1、2、答案填在图上1、挑梁构造2、附加箍筋、吊筋构造3、楼梯平面图1、楼层平台宽 1785 ，层间平台宽 1785 ，梯板宽 3080 。2、②－③轴线得长度为 3900 ，B-C 轴线得长度为 3600 。3、集中标注处得内容解释为： 。
