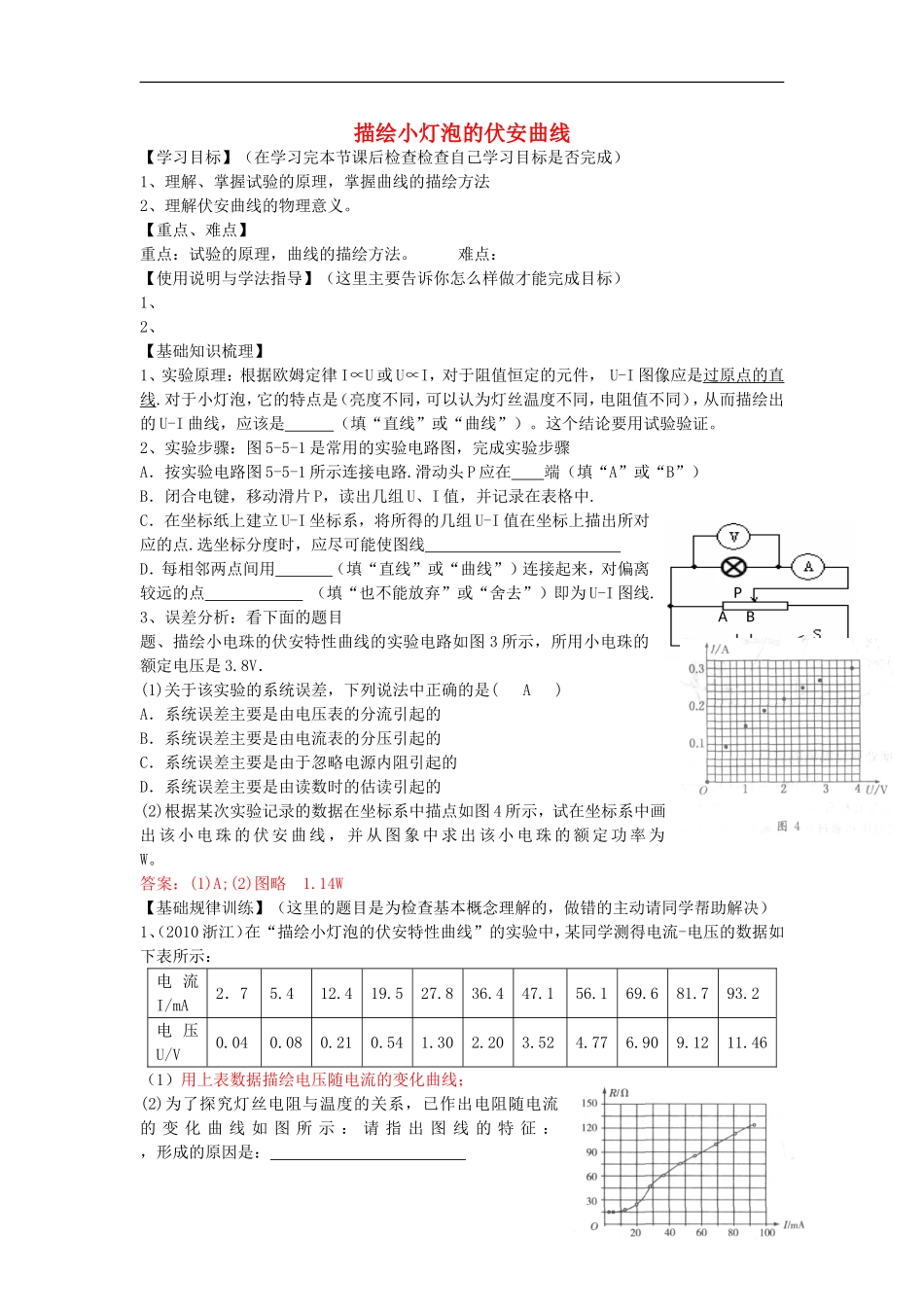

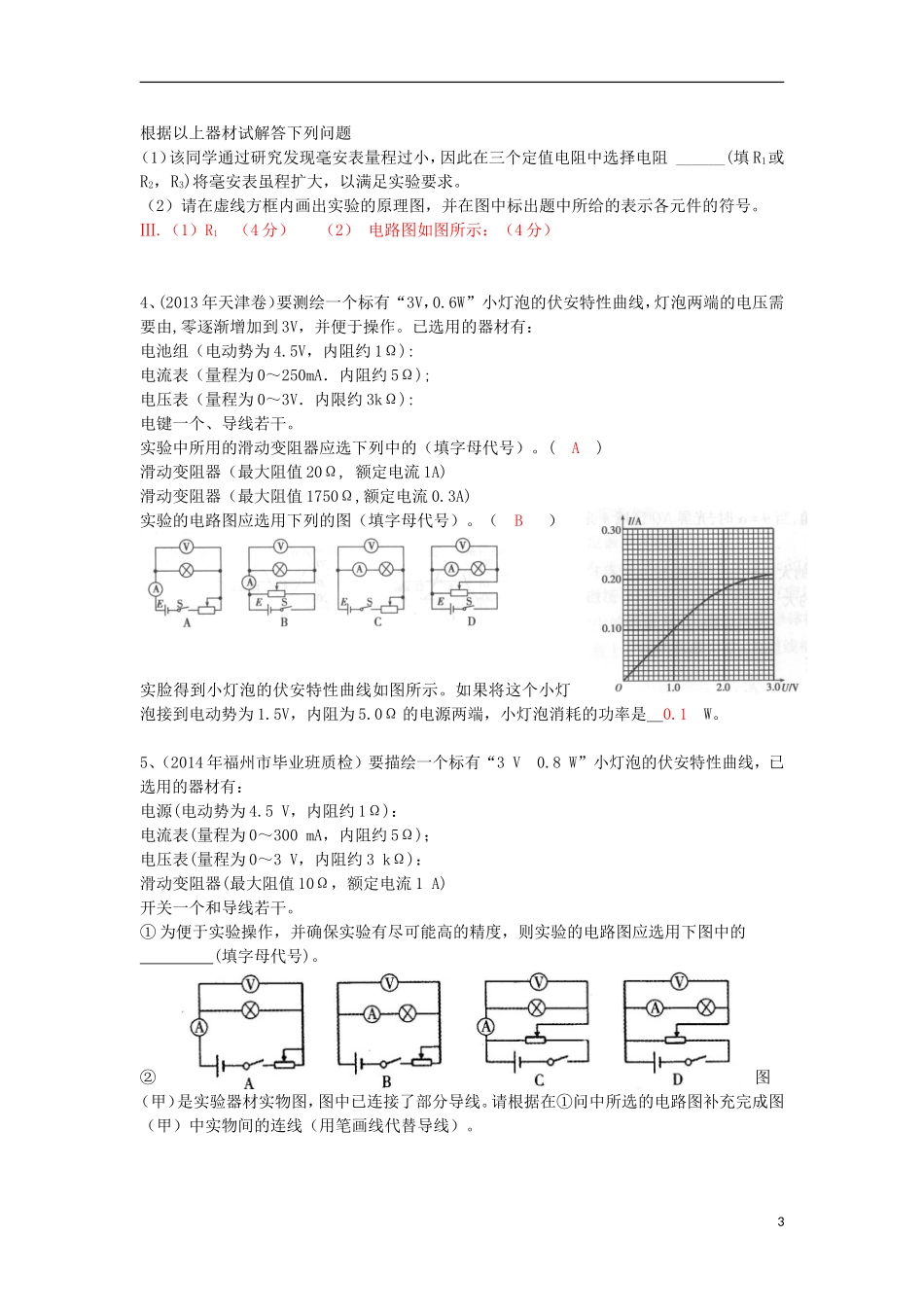

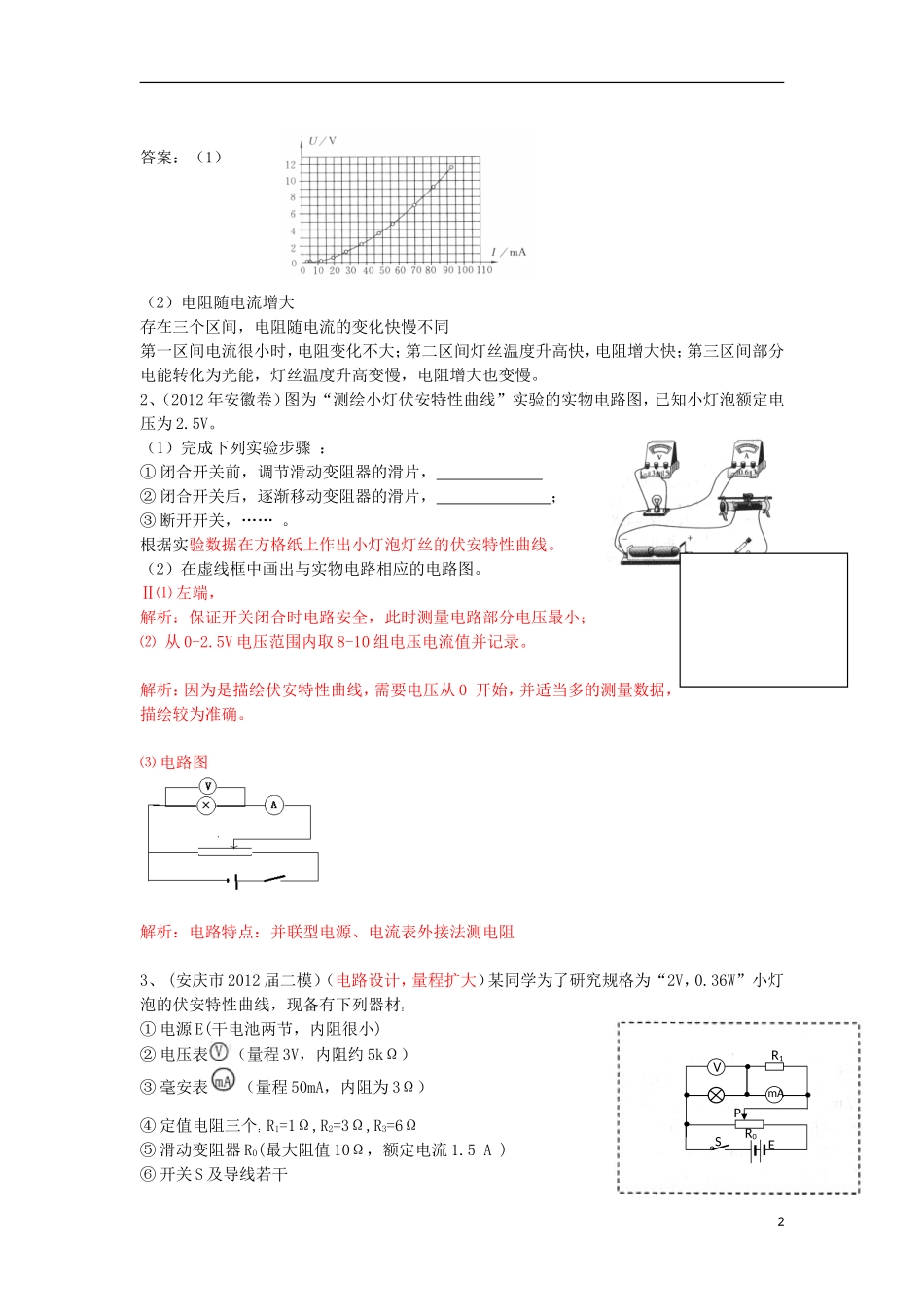

描绘小灯泡的伏安曲线【学习目标】（在学习完本节课后检查检查自己学习目标是否完成）1、理解、掌握试验的原理，掌握曲线的描绘方法2、理解伏安曲线的物理意义。【重点、难点】重点：试验的原理，曲线的描绘方法。 难点： 【使用说明与学法指导】（这里主要告诉你怎么样做才能完成目标）1、2、【基础知识梳理】 1、实验原理：根据欧姆定律 I∝U 或 U∝I，对于阻值恒定的元件， U-I 图像应是过原点的直线.对于小灯泡，它的特点是（亮度不同，可以认为灯丝温度不同，电阻值不同），从而描绘出的 U-I 曲线，应该是 （填“直线”或“曲线”）。这个结论要用试验验证。2、实验步骤：图 5-5-1 是常用的实验电路图，完成实验步骤A．按实验电路图 5-5-1 所示连接电路.滑动头 P 应在 端（填“A”或“B”）B．闭合电键，移动滑片 P，读出几组 U、I 值，并记录在表格中.C．在坐标纸上建立 U-I 坐标系，将所得的几组 U-I 值在坐标上描出所对应的点.选坐标分度时，应尽可能使图线 D．每相邻两点间用 （填“直线”或“曲线”）连接起来，对偏离较远的点 （填“也不能放弃”或“舍去”）即为 U-I 图线.3、误差分析：看下面的题目题、描绘小电珠的伏安特性曲线的实验电路如图 3 所示，所用小电珠的额定电压是 3.8V．(1)关于该实验的系统误差，下列说法中正确的是( A )A．系统误差主要是由电压表的分流引起的B．系统误差主要是由电流表的分压引起的C．系统误差主要是由于忽略电源内阻引起的D．系统误差主要是由读数时的估读引起的(2)根据某次实验记录的数据在坐标系中描点如图 4 所示，试在坐标系中画出 该 小 电 珠 的 伏 安 曲 线 ， 并 从 图 象 中 求 出 该 小 电 珠 的 额 定 功 率 为 W。答案：(1)A;(2)图略 1.14W【基础规律训练】（这里的题目是为检查基本概念理解的，做错的主动请同学帮助解决）1、（2010 浙江）在“描绘小灯泡的伏安特性曲线”的实验中，某同学测得电流-电压的数据如下表所示：电 流I/mA2．75.412.419.527.836.447.156.169.681.793.2电 压U/V0.040.080.210.541.302.203.524.776.909.1211.46（1）用上表数据描绘电压随电流的变化曲线；(2)为了探究灯丝电阻与温度的关系，已作出电阻随电流的 变 化 曲 线 如 图 所 示 ： 请 指 出 图 线 的 特 征 ： ，形成的原因是： 1图 5-5-1PA B答案：（1）（2）电阻随电流增大存在三个区间，电阻随电流的...
