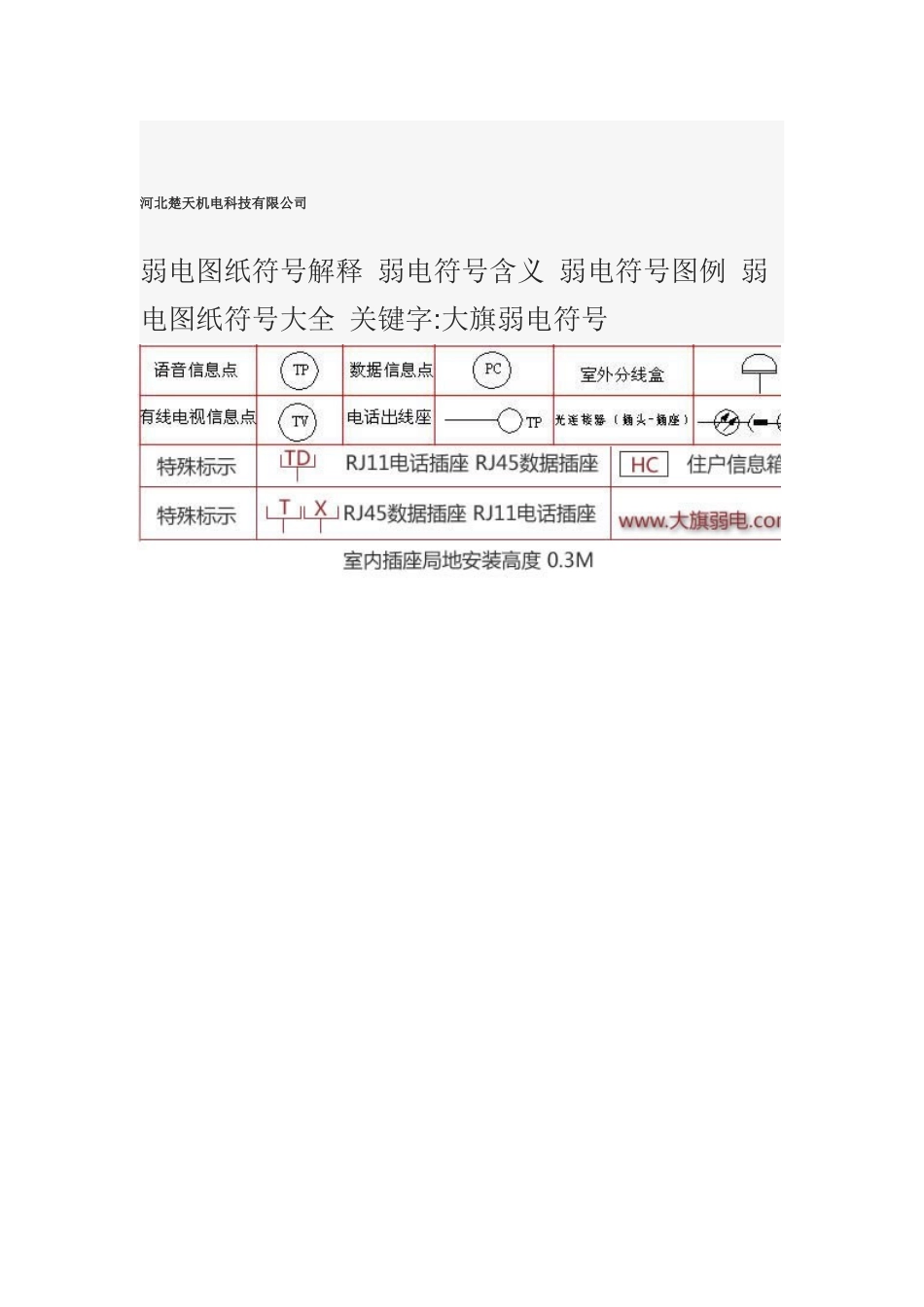

河北楚天机电科技有限公司 弱电图纸符号解释 弱电符号含义 弱电符号图例 弱电图纸符号大全 关键字:大旗弱电符号 1、 RVS(2*1、0)+UTP-5 RVB 平行多股软线,两根芯线就是平行包在护套中得; RVS 对绞多股软线,就就是将 RVB 得软芯撕开,对绞,一般用为电话线、音响线(扩音线);(2*1、0) 成品外径(宽度×厚度)/mm ; UTP-5 五类(非屏蔽-两对)网络线; 2、 SYWV-75-5-SC15 根据字面得意思可理解成型号为 sywv-75-5 电视线穿钢管,15 应该就是钢管得直径。 3、 UTP-6+HPV-2*2*0、5-SC20 理解成六类网线与电话线穿钢管。2*2*0、5 应该就是两根两芯 0、5 平方毫米得电话线,20 应该就是钢管得直径。 4、 ZR-RVS-2*1、5 在计算工程量时一根管对应一根线,2X1、5 就是两芯截面 1、5 得,就是一根。 5 ZBN-RVS-4*1、5 在计算工程量时就是按几根算, 管线就是 1m, 这个就是信号线,双铰线。按一根计算 就就是 1m、 6 消防里得 ZR-RVS 2×1、5 得 RNS 得含义就是 ZR 阻燃 RVS 全称为: 铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线,简称双绞线,俗称麻花线。 字母 S 代表双绞线 字母 R 代表软线 字母 V 代表聚氯乙烯(绝缘体) 这种线多用于消防火灾自动报警系统得探测器线路 7、 智能弱电中 RVVP 4×16/0、15 (4×0、30mm²)四芯圆形护套屏蔽电线。适用 12-125 RVV2×16/0、15( 2×0、3 mm²)扁型电源线 适用 2-1877 RVS2*1、5 就是背景音乐广播线 适用 2-1877 8、 RVVP4*16/0、15 即“4(芯)乘 0、3(平方毫米)屏蔽(聚氯乙烯)护套软线,其中每个字母得含义如下: 多线芯软线(型号中第 1 位字母,R),聚氯乙烯绝缘(型号中第 2 位字母,V),聚氯乙烯护套(型号中第 3 位字母,V),铜软线或镀锡软铜线编织屏蔽(型号中第 4 位字母,P),带绝缘层得线芯数 4 芯(型号中第 5 位字母,4),缘层内得导体线芯数 16 芯(型号中第 7、8 位字母,16),缘层内得导体线芯直径 0、15mm(型号中第 10~13 位字母,0、15)。 这个型号完整得应该标为 RVVP4*0、3 16/0、15 ,定额“建筑智能化系统设备安装工程”12-126 或 12-132 RVV2*16/0、15 即“2(芯)乘 0、3(平方毫米)(聚氯乙烯)护套软线”,定额“建筑智能化系统设备安装工程”12-96 或 12-103 RVS2*1、5 即“2(芯)乘 1、5(平方毫米)(聚氯乙烯)护套双绞软线”,型号中第 3 位字母 S 表示双绞/多绞。定额“建筑智能化系统设备安装工...
