微机原理课程设计--交通信号灯模拟控制系统设计

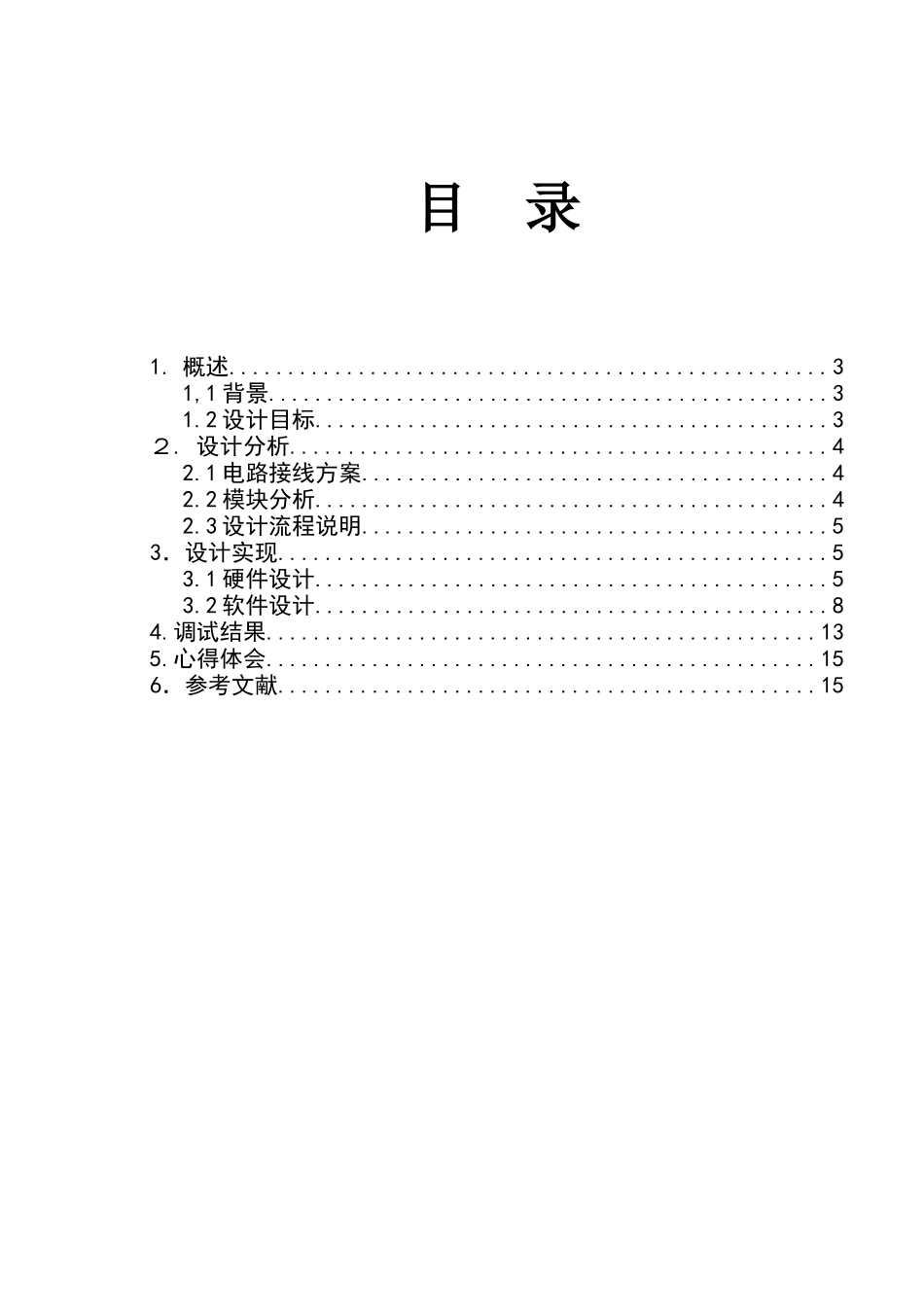

南京工程学院通信工程学院课程设计说明书(论文)题 目 交通信号灯模拟控制系统设计 课 程 名 称 微机原理及接口技术 专 业 班 级 学 生 姓 名 学 号 设 计 地 点 指 导 教 师 设计起止时间：2025 年 12 月 23 日至 2025 年 12 月 27 日 成绩目 录1. 概述...................................................31,1 背景................................................31.2 设计目标............................................3２. 设计分析..............................................42.1 电路接线方案........................................42.2 模块分析............................................42.3 设计流程说明........................................53．设计实现...............................................53.1 硬件设计............................................53.2 软件设计............................................84.调试结果...............................................135.心得体会...............................................156．参考文献..............................................151. 概述1,1 背景在实际生活中，交通信号灯控制着交通的秩序安全。本次微机原理课程设计就是利用 STAR ES598PCI 实验仪的硬件资源设计一个“带时间显示的交通灯模拟控制系统”。所有输入该装置的信号采纳 STAR ES598PCI 实验仪上的状态输入开关输入，东西、南北方向的红绿黄灯采纳实验仪上的 LED 发光二极管模拟，东西、南北方向的信号灯变化，通行倒计时时间用数码管显示。1.2 设计目标本次设计主要是实现对十字路口交通信号灯的控制而进行的编程，用 8255A 的 A口控制东西方向的交通灯，用 8255A 的 B 口控制南北方向的交通灯。当程序正常运行时，依次为东西方向的绿灯亮 25s 和南北方向的红灯亮 30s，东西方向的绿灯亮 25s后东西方向的黄灯闪耀 5s，随后东西方向的红灯亮 20s 和南北方向的绿灯亮 15s，南北方向的绿灯亮 15s 后南北方向的黄灯闪耀 5s，之后同理往复循环。用 8255A 的 C 口控制紧急情况时东西、南北方向的红、黄、绿灯的亮灭，紧急情况下，东西、南北方向均为红灯，同时另有一红灯闪耀。通过读 C 口输入的数据并进行测试查询，从而对紧急情况进行及时处理。用 LED（发光二极管）模拟信号...
