高考物理必考实验精细精讲 实验七 测定金属的电阻率学案-人教版高三全册物理学案

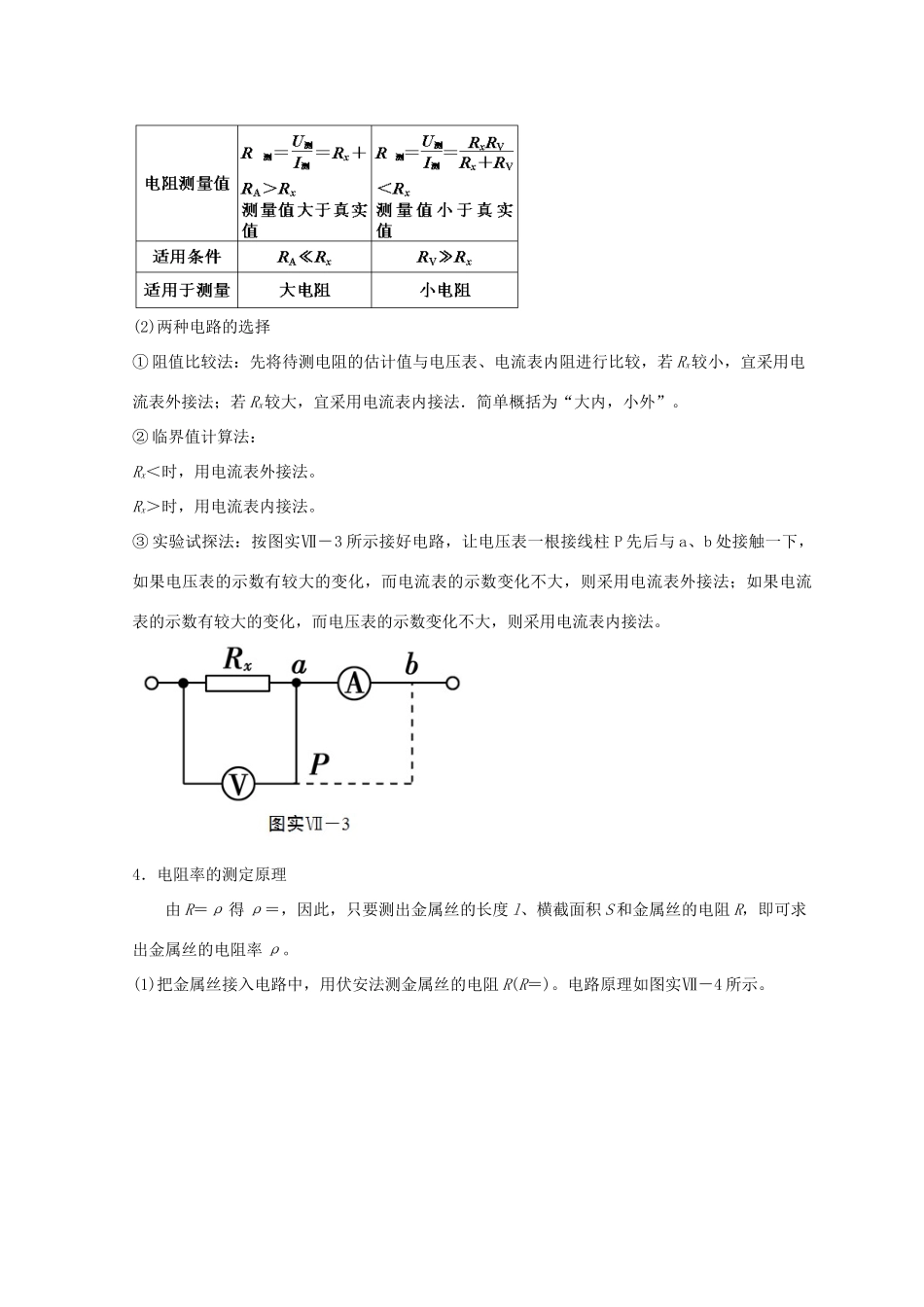

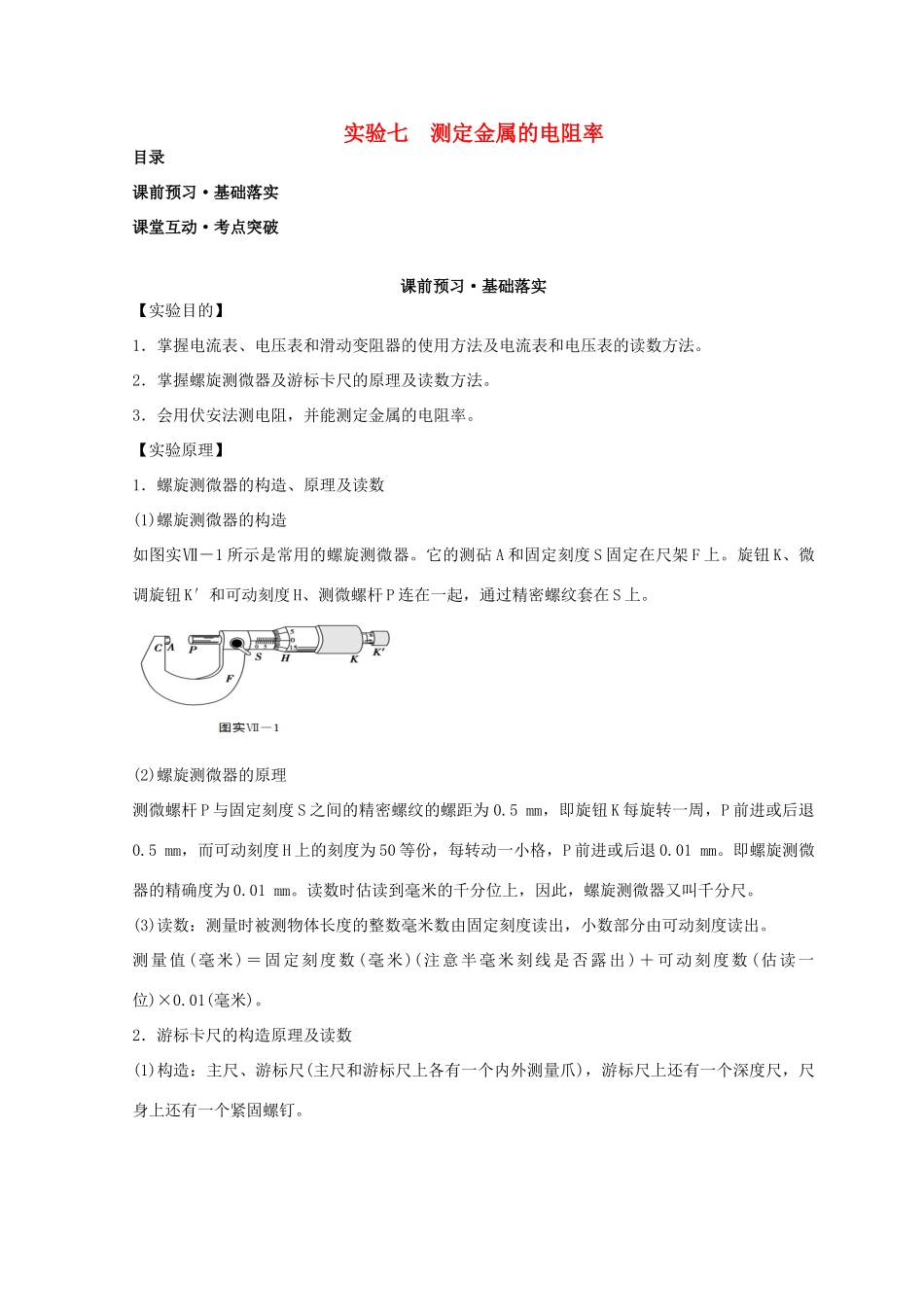

实验七 测定金属的电阻率目录课前预习·基础落实课堂互动·考点突破课前预习·基础落实【实验目的】1．掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法。2．掌握螺旋测微器及游标卡尺的原理及读数方法。3．会用伏安法测电阻，并能测定金属的电阻率。【实验原理】1．螺旋测微器的构造、原理及读数(1)螺旋测微器的构造如图实Ⅶ－1 所示是常用的螺旋测微器。它的测砧 A 和固定刻度 S 固定在尺架 F 上。旋钮 K、微调旋钮 K′和可动刻度 H、测微螺杆 P 连在一起，通过精密螺纹套在 S 上。(2)螺旋测微器的原理测微螺杆 P 与固定刻度 S 之间的精密螺纹的螺距为 0.5 mm，即旋钮 K 每旋转一周，P 前进或后退0.5 mm，而可动刻度 H 上的刻度为 50 等份，每转动一小格，P 前进或后退 0.01 mm。即螺旋测微器的精确度为 0.01 mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。(3)读数：测量时被测物体长度的整数毫米数由固定刻度读出，小数部分由可动刻度读出。测量值(毫米)＝固定刻度数 (毫米)(注意半毫米刻线是否露出 )＋可动刻度数 (估读一位)×0.01(毫米)。2．游标卡尺的构造原理及读数(1)构造：主尺、游标尺(主尺和游标尺上各有一个内外测量爪)，游标尺上还有一个深度尺，尺身上还有一个紧固螺钉。(2)用途：测量厚度、长度、深度、内径、外径。 (3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm。常见的游标卡尺的游标尺上小等分刻度有 10 个的、20 个的、50 个的，见下表：(4)读数：若用 x 表示由主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度) mm。3．伏安法测电阻(1)电流表的内接法和外接法的比较(2)两种电路的选择① 阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若 Rx较小，宜采用电流表外接法；若 Rx较大，宜采用电流表内接法．简单概括为“大内，小外”。② 临界值计算法：Rx＜时，用电流表外接法。Rx＞时，用电流表内接法。③ 实验试探法：按图实Ⅶ－3 所示接好电路，让电压表一根接线柱 P 先后与 a、b 处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则采...
