技术规范热控

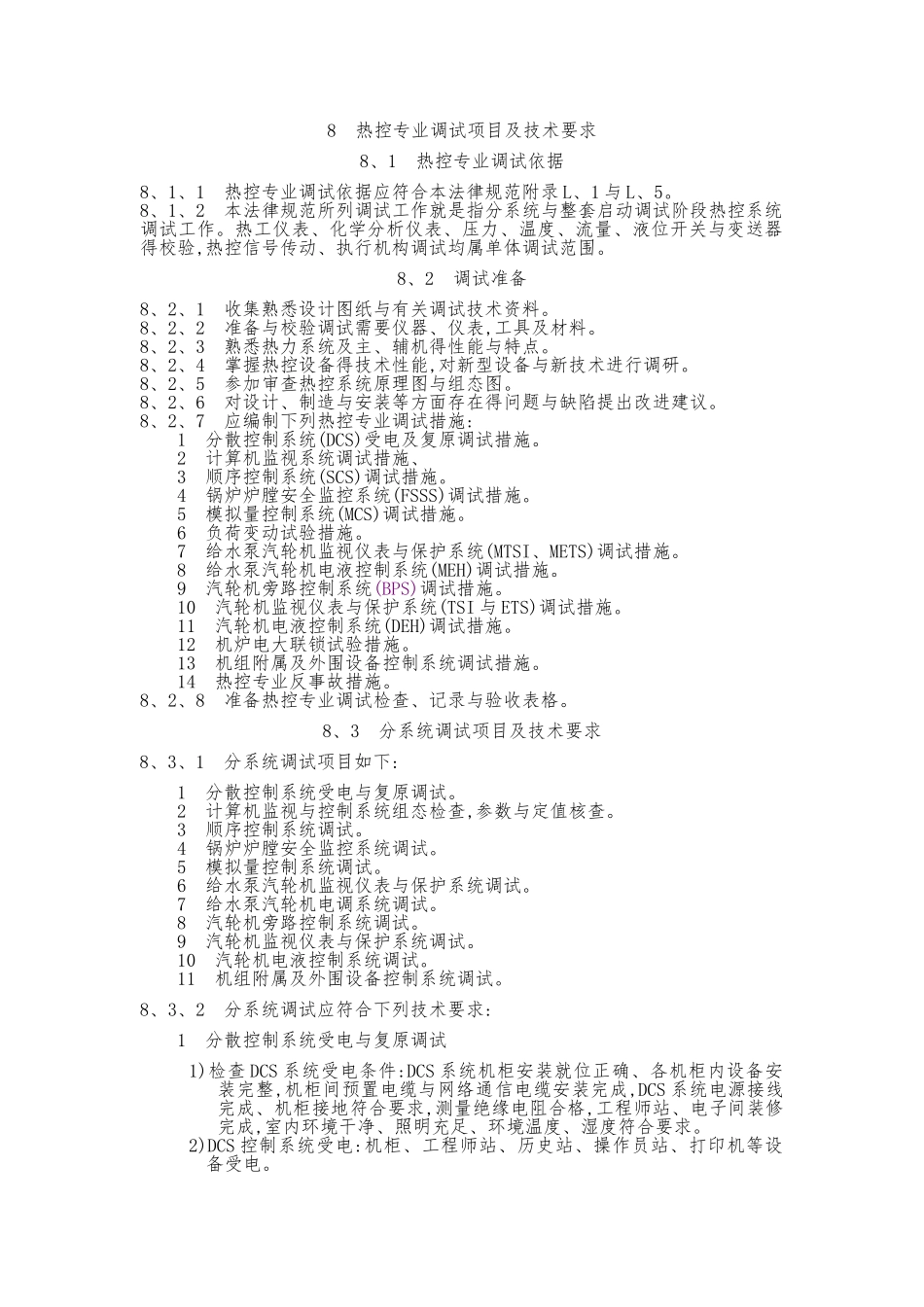

8 热控专业调试项目及技术要求8、1 热控专业调试依据8、1、1 热控专业调试依据应符合本法律规范附录 L、1 与 L、5。8、1、2 本法律规范所列调试工作就是指分系统与整套启动调试阶段热控系统调试工作。热工仪表、化学分析仪表、压力、温度、流量、液位开关与变送器得校验,热控信号传动、执行机构调试均属单体调试范围。8、2 调试准备8、2、1 收集熟悉设计图纸与有关调试技术资料。8、2、2 准备与校验调试需要仪器、仪表,工具及材料。8、2、3 熟悉热力系统及主、辅机得性能与特点。8、2、4 掌握热控设备得技术性能,对新型设备与新技术进行调研。8、2、5 参加审查热控系统原理图与组态图。8、2、6 对设计、制造与安装等方面存在得问题与缺陷提出改进建议。8、2、7 应编制下列热控专业调试措施: 1 分散控制系统(DCS)受电及复原调试措施。 2 计算机监视系统调试措施、 3 顺序控制系统(SCS)调试措施。 4 锅炉炉膛安全监控系统(FSSS)调试措施。 5 模拟量控制系统(MCS)调试措施。 6 负荷变动试验措施。 7 给水泵汽轮机监视仪表与保护系统(MTSI、METS)调试措施。 8 给水泵汽轮机电液控制系统(MEH)调试措施。 9 汽轮机旁路控制系统(BPS)调试措施。 10 汽轮机监视仪表与保护系统(TSI 与 ETS)调试措施。 11 汽轮机电液控制系统(DEH)调试措施。 12 机炉电大联锁试验措施。13 机组附属及外围设备控制系统调试措施。14 热控专业反事故措施。8、2、8 准备热控专业调试检查、记录与验收表格。8、3 分系统调试项目及技术要求8、3、1 分系统调试项目如下: 1 分散控制系统受电与复原调试。 2 计算机监视与控制系统组态检查,参数与定值核查。 3 顺序控制系统调试。 4 锅炉炉膛安全监控系统调试。 5 模拟量控制系统调试。 6 给水泵汽轮机监视仪表与保护系统调试。 7 给水泵汽轮机电调系统调试。 8 汽轮机旁路控制系统调试。 9 汽轮机监视仪表与保护系统调试。 10 汽轮机电液控制系统调试。 11 机组附属及外围设备控制系统调试。8、3、2 分系统调试应符合下列技术要求: 1 分散控制系统受电与复原调试1)检查 DCS 系统受电条件:DCS 系统机柜安装就位正确、各机柜内设备安装完整,机柜间预置电缆与网络通信电缆安装完成,DCS 系统电源接线完成、机柜接地符合要求,测量绝缘电阻合格,工程师站、电子间装修完成,室内环境干净、照明充足、环境温度、湿度符合要求。2)DCS 控制系统受电:机柜、工程师站...
