抗滑桩板挡墙施工方案

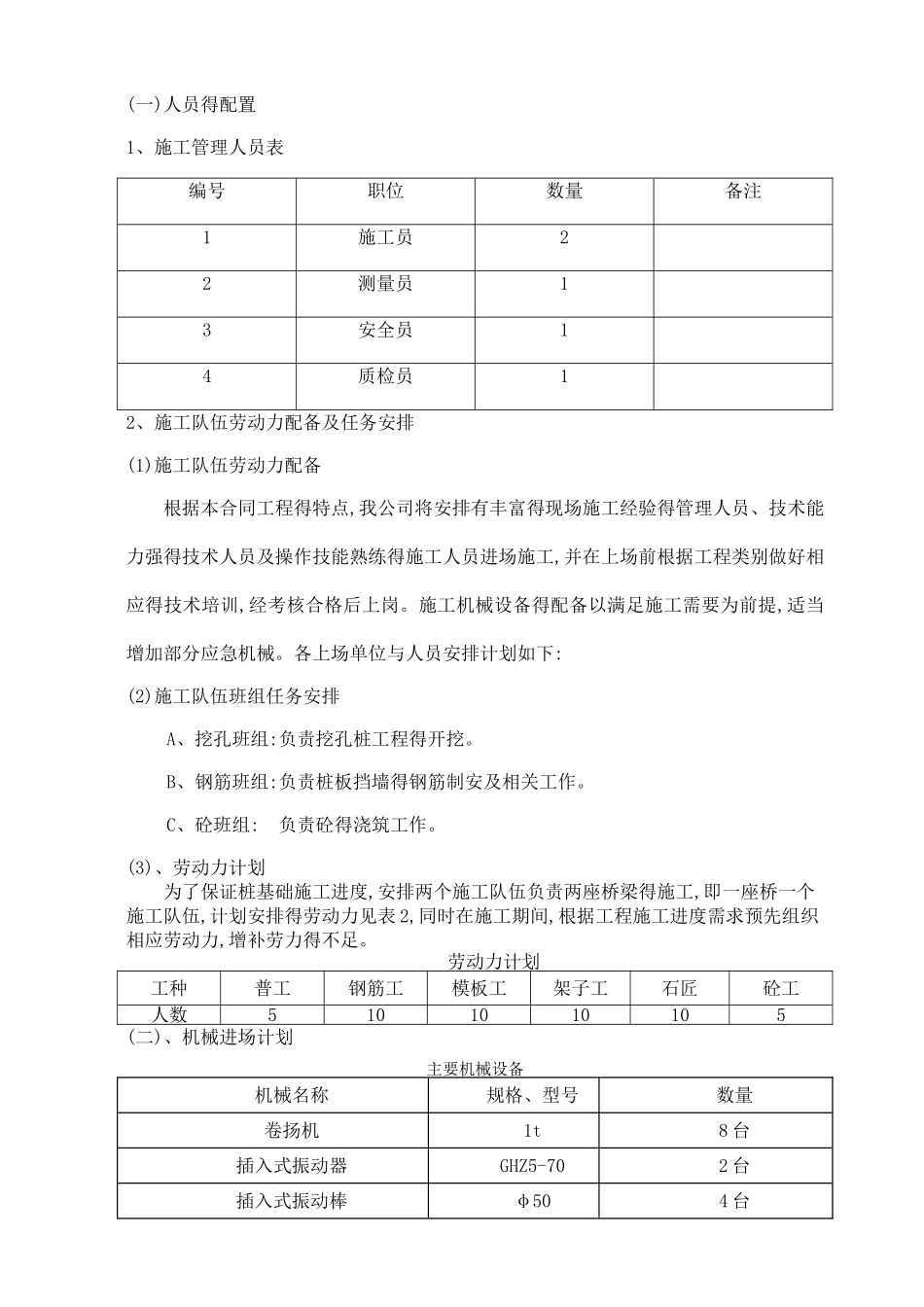

重庆市巴南区长江防洪护岸综合整治二期工程(李家沱段)4#桩板挡墙施工方案巴滨路项目施工部2025 年 9 月 20 日目录一、编制依据二、工程概况三、施工准备(一)人员得配置(二)、机械进场计划(三)、材料进场计划(四)、场地布置(五)、施工测量(六)、施工试验(七)、试件得管理(八)、质检资料四、施工方案(一)、桩基施工方法(二)、挡土板施工(三)、冠梁施工(四)、冠梁上挡板施工五、质量保证体系与质量保证措施六、安全保证体系七、环境保护及文明施工八、雨季及防汛施工措施九、进度计划表一、编制依据(1)施工图设计文件。(2)《工程测量法律规范》GB50026-2025(3)《公路桥涵施工技术法律规范》JTJ041-2000(4)《直螺纹钢筋接头》JGJ/T3057-1999(5)《钢筋剥肋滚轧直螺纹连接技术规程》DB50/T5027-2025(6)《钢筋机械连接通用技术规程》JGJ 建筑-96(7)《砼泵送施工技术规程》JGJ/T10-95(9)《混凝土结构工程施工质量验收法律规范》GB50204-2025(10)《建筑施工高处作业安全技术法律规范》JGJ80-91(11)《施工现场临时用电安全技术法律规范》JGJ46-88(12)《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ30-2001(13)《建筑机械使用安全技术规程》JGJ33-86(14)《建筑施工场界噪声限值》GB12523-90(15)《建筑施工安全检查标准》JGJ59-99(16)《市政道路质量检验评定标准》(CJJ1—90)二、工程概况1、工程名称:重庆市巴南区长江防洪护岸综合整治二期工程(李家沱段)2、本次编制得施工范围⑴、4#桩板挡墙全部 8 根⑷、桩嵌岩起算点至稳定弱风化岩面水平净距不小于 5M,桩嵌入稳定弱风化岩层不小于 6m,桩基嵌岩深度范围内天然湿度得岩石单轴极限搞压强度不小于 6Mpa,结构混凝土强度等级均为 C30。3、主要工程内容⑴、桩数量:8 根。⑵、桩尺寸:桩断面尺寸 1、5X2、5m,中心间距 5m。⑶ 、 桩 间 采 纳 0 、 25m 厚 竖 拱 形 砼 挡 土 板 , 埋 深 ≥ 1m 。 泄 水 孔 为 PVC 管ф5cm、2*2m,挡土板后设碎石反滤层,厚度为 50cm。⑷、在桩顶设 2、5*1m 得 C30 砼冠梁。⑸、板后待砼板强度达到 100%后回填砂卵石。4、场地状况 位于 2 号桥下 6b 墩右侧边坡上,紧邻映江花园,为库岸滑移段,地质情况复杂,主要为杂填土,施工难度大。5、排桩工程具体工程数量:序号名称单位数量结构简述1桩根81、5*2、5m 断面桩 8 根2挡墙块7竖拱板,厚度 25cm,埋深 1、0m, 砼强度 C303冠梁段1矩形梁 1*2、5m 断面三、施工准备(一)人员得...
