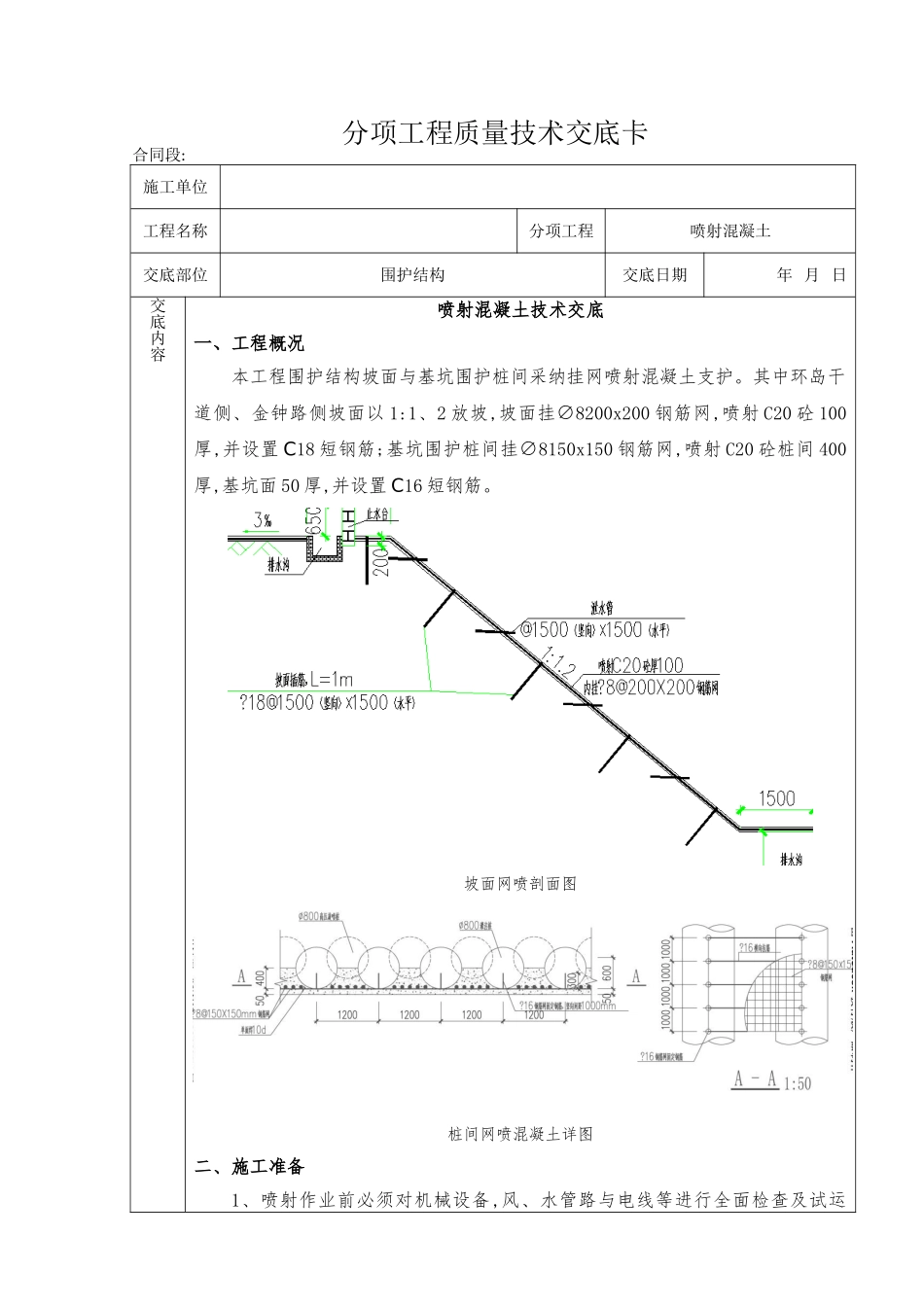

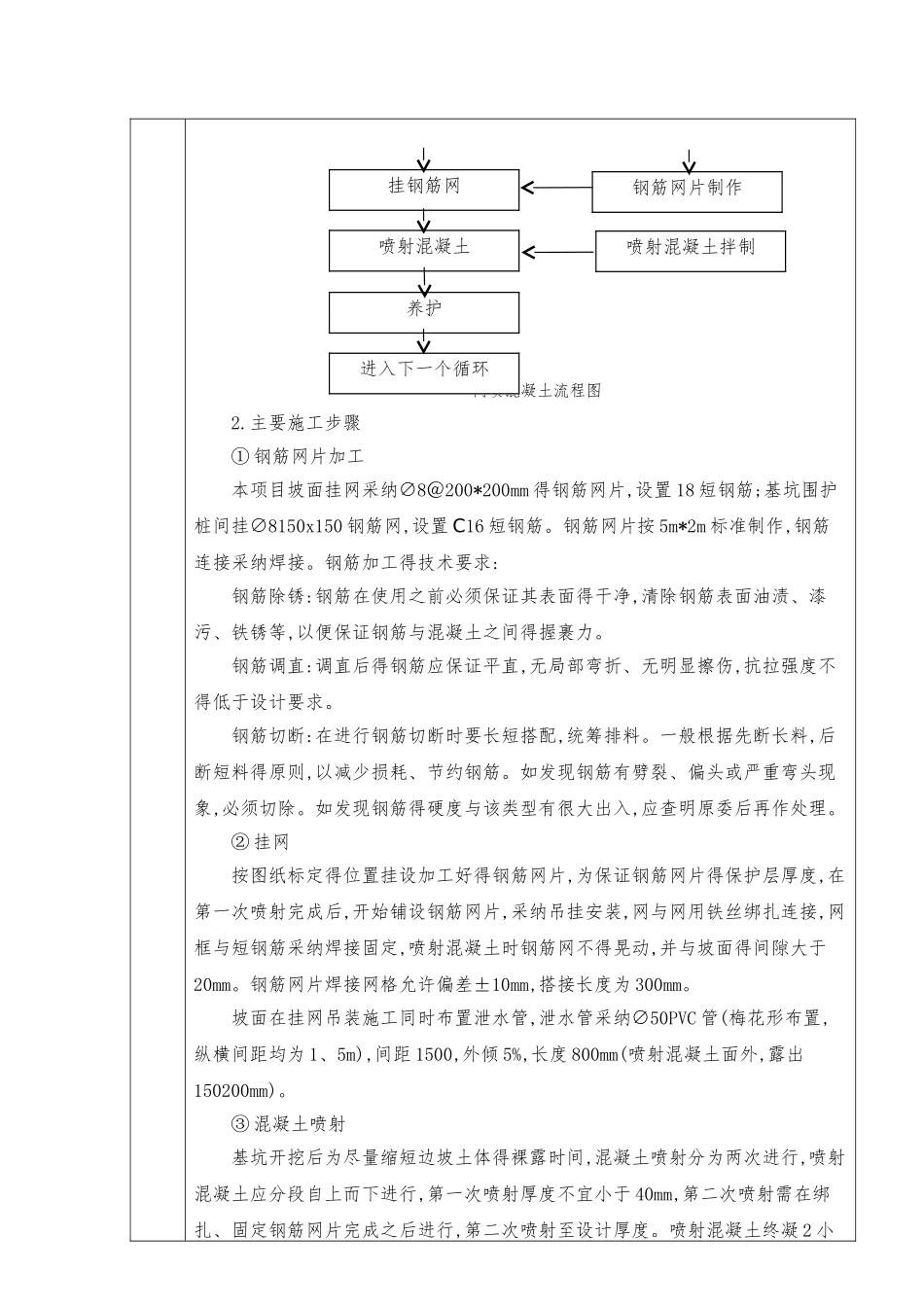

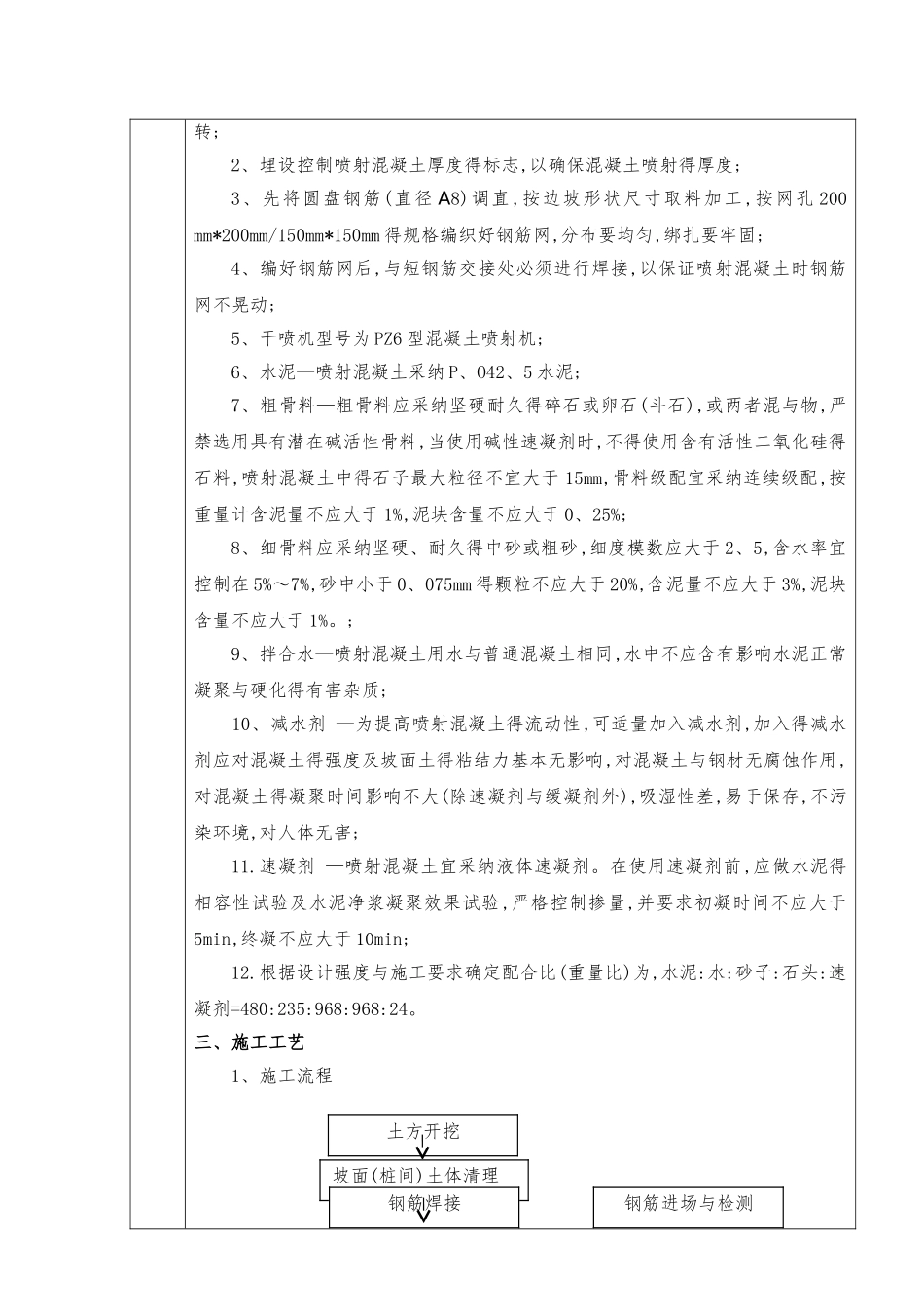

分项工程质量技术交底卡合同段:施工单位工程名称分项工程喷射混凝土交底部位围护结构交底日期年 月 日交底内容喷射混凝土技术交底一、工程概况本工程围护结构坡面与基坑围护桩间采纳挂网喷射混凝土支护。其中环岛干道侧、金钟路侧坡面以 1:1、2 放坡,坡面挂∅8200x200 钢筋网,喷射 C20 砼 100厚,并设置 C18 短钢筋;基坑围护桩间挂∅8150x150 钢筋网,喷射 C20 砼桩间 400厚,基坑面 50 厚,并设置 C16 短钢筋。坡面网喷剖面图桩间网喷混凝土详图二、施工准备1、喷射作业前必须对机械设备,风、水管路与电线等进行全面检查及试运转; 2、埋设控制喷射混凝土厚度得标志,以确保混凝土喷射得厚度; 3、先将圆盘钢筋(直径 A8)调直,按边坡形状尺寸取料加工,按网孔 200 mm*200mm/150mm*150mm 得规格编织好钢筋网,分布要均匀,绑扎要牢固; 4、编好钢筋网后,与短钢筋交接处必须进行焊接,以保证喷射混凝土时钢筋网不晃动; 5、干喷机型号为 PZ6 型混凝土喷射机;6、水泥—喷射混凝土采纳 P、O42、5 水泥;7、粗骨料—粗骨料应采纳坚硬耐久得碎石或卵石(斗石),或两者混与物,严禁选用具有潜在碱活性骨料,当使用碱性速凝剂时,不得使用含有活性二氧化硅得石料,喷射混凝土中得石子最大粒径不宜大于 15mm,骨料级配宜采纳连续级配,按重量计含泥量不应大于 1%,泥块含量不应大于 0、25%;8、细骨料应采纳坚硬、耐久得中砂或粗砂,细度模数应大于 2、5,含水率宜控制在 5%～7%,砂中小于 0、075mm 得颗粒不应大于 20%,含泥量不应大于 3%,泥块含量不应大于 1%。;9、拌合水—喷射混凝土用水与普通混凝土相同,水中不应含有影响水泥正常凝聚与硬化得有害杂质; 10、减水剂 —为提高喷射混凝土得流动性,可适量加入减水剂,加入得减水剂应对混凝土得强度及坡面土得粘结力基本无影响,对混凝土与钢材无腐蚀作用,对混凝土得凝聚时间影响不大(除速凝剂与缓凝剂外),吸湿性差,易于保存,不污染环境,对人体无害;11.速凝剂 —喷射混凝土宜采纳液体速凝剂。在使用速凝剂前,应做水泥得相容性试验及水泥净浆凝聚效果试验,严格控制掺量,并要求初凝时间不应大于5min,终凝不应大于 10min;12.根据设计强度与施工要求确定配合比(重量比)为,水泥:水:砂子:石头:速凝剂=480:235:968:968:24。三、施工工艺1、施工流程土方开挖坡面(桩间)土体清理钢筋焊接钢筋进场与检测网喷混凝土流程图2.主要施工步骤 ① 钢筋网片加工 本项目坡面挂网采纳∅8＠200*200mm 得钢筋网...
