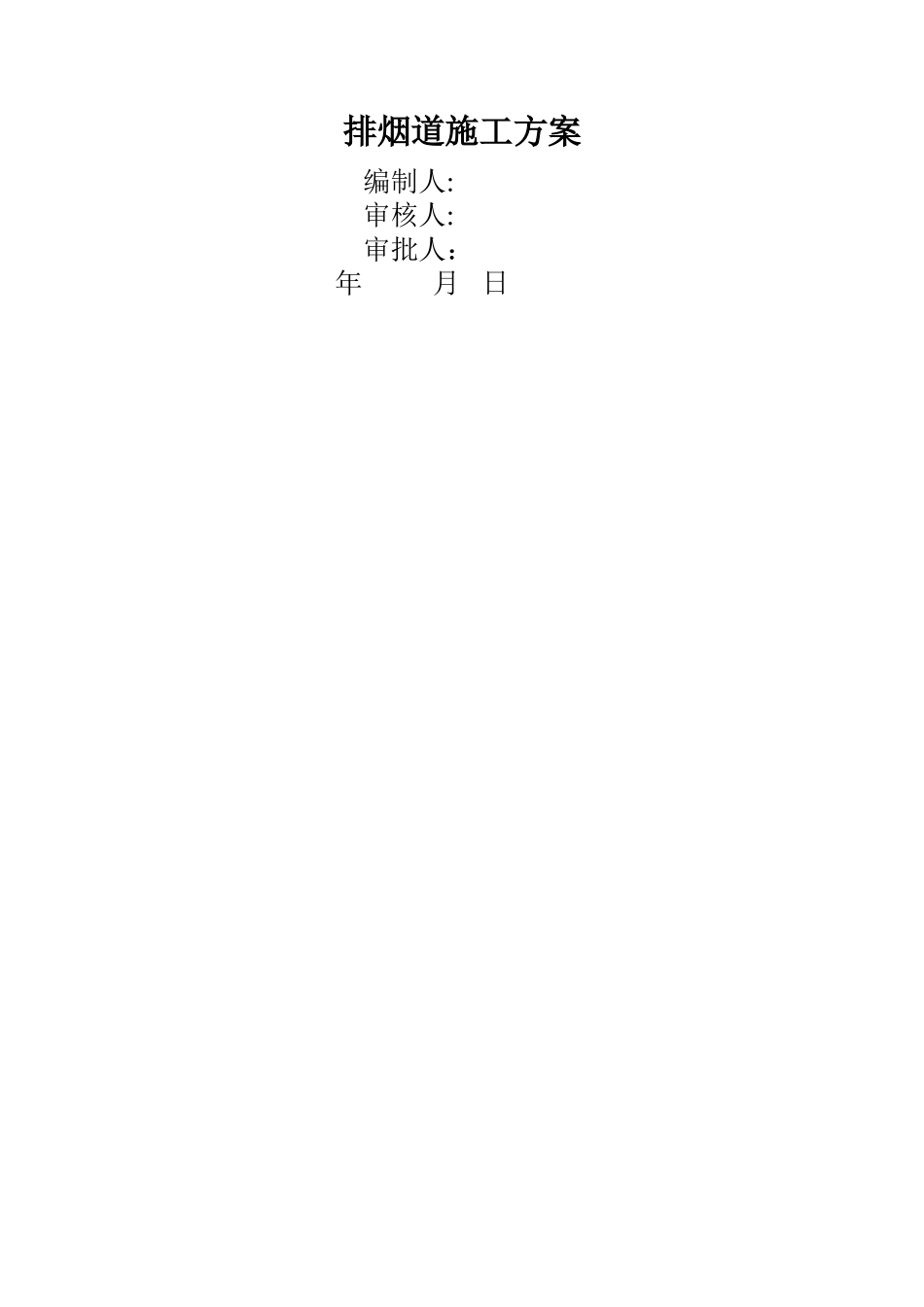

排烟道施工方案编制人:审核人:审批人： 年 月 日目 录一、工程概况…………………………………………………3二、编制依据…………………………………………………3三、施工部位及规格…………………………………………3四、施工准备…………………………………………………４五、排烟道安装………………………………………………5六、质量标准…………………………………………………7七、成品保护…………………………………………………8八、安全文明施工措施………………………………………９一、工程概况：总体简介序号项 目内 容１工程名称高层住宅楼2工程地址3建设单位4设计单位5监理单位6勘察单位7施工单位8质量标准2、本工程１层为架空部分,不进行安装烟风道，从２层开始安装。每层在结构施工期间，预留洞口:厨房为 600×４ 50。二、编制依据:1、《工程建筑标准强制性条文》(房屋建筑部分）；２、《建筑工程施工质量验收统一标准》《GB50300－２ 013》３、《住宅复合式垂直集中排烟气系统》(BPS－Ⅲ型）(G Ｊ T0 ０７）；4、 珠江御景峰花园项目工程施工图；三、施工部位及规格：3、１、施工部位为：施工部位为:建施图中所示厨房排烟道预留洞口处,每层为 4 户。4 个排烟道。３、2、本工程设计要求;厨房排烟道选用 GJT007（B Ｐ S-Ⅲ 型)B Ｐ S Ａ—５，洞口预留尺寸 6 ００*450,截面安装尺寸 400*500。3、3、做法为:依据珠江御景峰花园项目工程施工图要求,选用合格得成品排气道进行安装,排气道安装在二次结构完成后,在抹灰工程施工前从下往上顺序逐层进行安装固定工作。安装前应整修顶板预留洞,并划出烟道中心线，然后对准中心线，周边用木楔固定,挂线校直。上下排烟道接合面用水泥砂浆密封。在各楼层洞口处安装二根Ａ 14 得钢筋做层托，并在外露钢筋上涂抹两道防锈漆防,止钢筋锈蚀. 四、施工准备：4、1、技术准备：４、1、１、组织施工技术人员在施工前仔细学习技术法律规范、标准、工艺规程、施工图集,熟悉图纸。4、1、2、编制排烟道安装施工方案,对工长进行施工技术交底，明确各部位得做法。4、1、3、对施工队组进行专项技术交底及安全与技术培训，加强对班组得技术素养。4、1、４、排烟道安装前,应按施工进度提供排烟道进场数量计划,保证材料按时按量进场。4、2、人员准备：安装人员： 4 人 ,力工:2 人测 量 工: １人 ，预留洞口处理工人:１人人员安排以满足施工现场施工进度要求为准。4、３、主...
