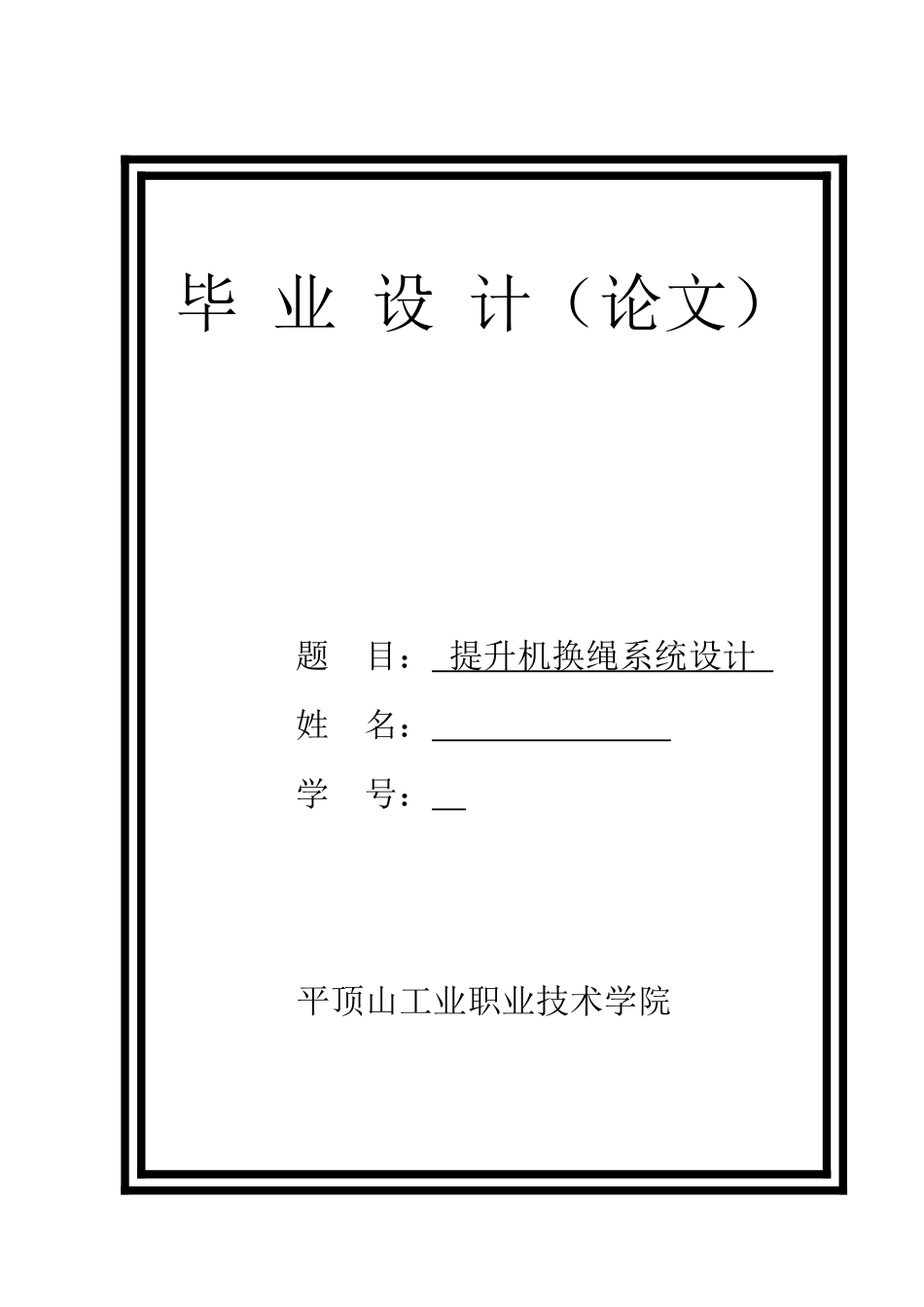

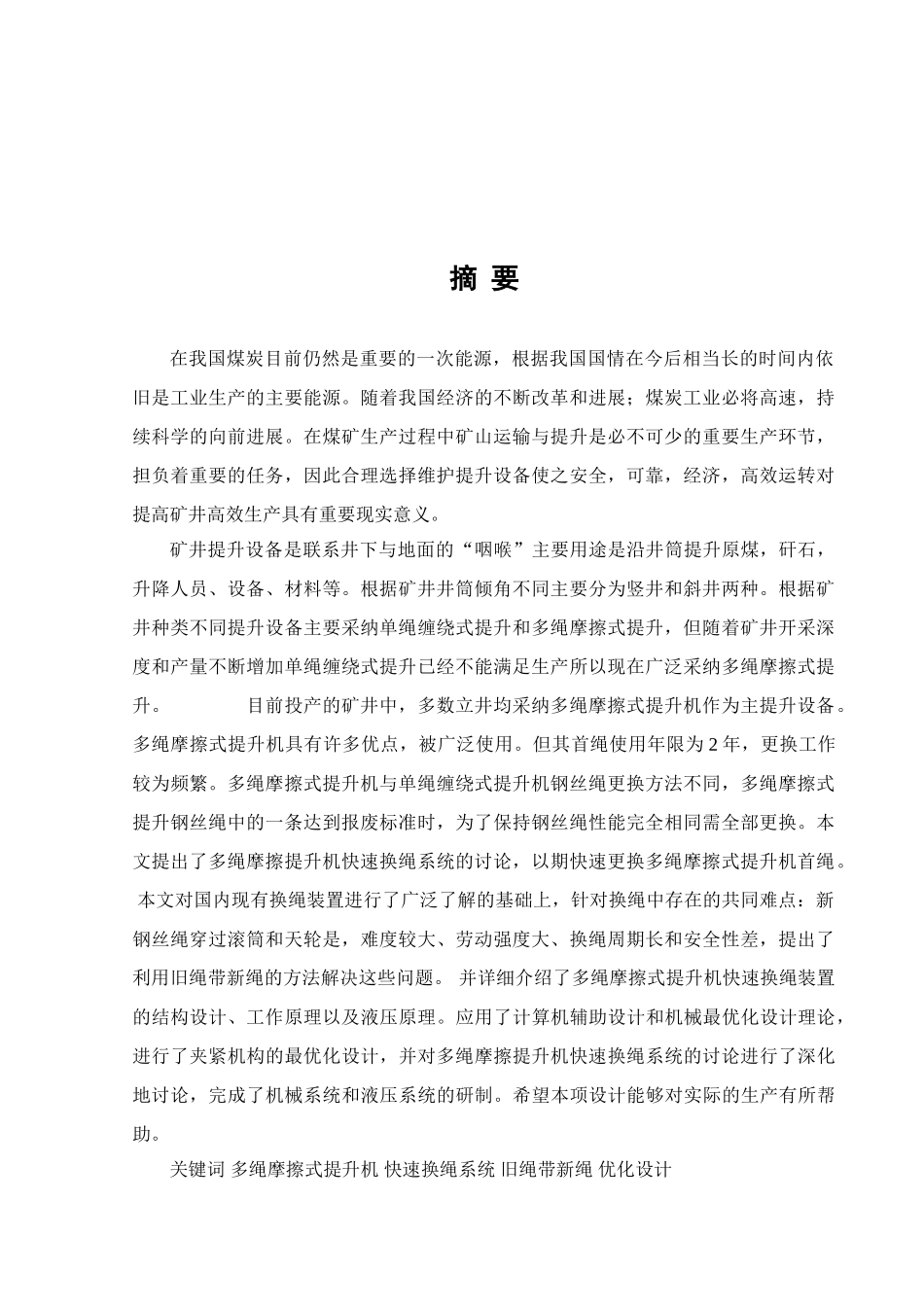

毕 业 设 计（论文） 题 目： 提升机换绳系统设计 姓 名： 学 号： 平顶山工业职业技术学院摘 要在我国煤炭目前仍然是重要的一次能源，根据我国国情在今后相当长的时间内依旧是工业生产的主要能源。随着我国经济的不断改革和进展；煤炭工业必将高速，持续科学的向前进展。在煤矿生产过程中矿山运输与提升是必不可少的重要生产环节，担负着重要的任务，因此合理选择维护提升设备使之安全，可靠，经济，高效运转对提高矿井高效生产具有重要现实意义。矿井提升设备是联系井下与地面的“咽喉”主要用途是沿井筒提升原煤，矸石，升降人员、设备、材料等。根据矿井井筒倾角不同主要分为竖井和斜井两种。根据矿井种类不同提升设备主要采纳单绳缠绕式提升和多绳摩擦式提升，但随着矿井开采深度和产量不断增加单绳缠绕式提升已经不能满足生产所以现在广泛采纳多绳摩擦式提升。 目前投产的矿井中，多数立井均采纳多绳摩擦式提升机作为主提升设备。多绳摩擦式提升机具有许多优点，被广泛使用。但其首绳使用年限为 2 年，更换工作较为频繁。多绳摩擦式提升机与单绳缠绕式提升机钢丝绳更换方法不同，多绳摩擦式提升钢丝绳中的一条达到报废标准时，为了保持钢丝绳性能完全相同需全部更换。本文提出了多绳摩擦提升机快速换绳系统的讨论，以期快速更换多绳摩擦式提升机首绳。 本文对国内现有换绳装置进行了广泛了解的基础上，针对换绳中存在的共同难点：新钢丝绳穿过滚筒和天轮是，难度较大、劳动强度大、换绳周期长和安全性差，提出了利用旧绳带新绳的方法解决这些问题。 并详细介绍了多绳摩擦式提升机快速换绳装置的结构设计、工作原理以及液压原理。应用了计算机辅助设计和机械最优化设计理论，进行了夹紧机构的最优化设计，并对多绳摩擦提升机快速换绳系统的讨论进行了深化地讨论，完成了机械系统和液压系统的研制。希望本项设计能够对实际的生产有所帮助。关键词 多绳摩擦式提升机 快速换绳系统 旧绳带新绳 优化设计目 录摘 要.................................................................................................................................................................I目 录................................................................................................................................................................II第一章 矿井提升机...................................
