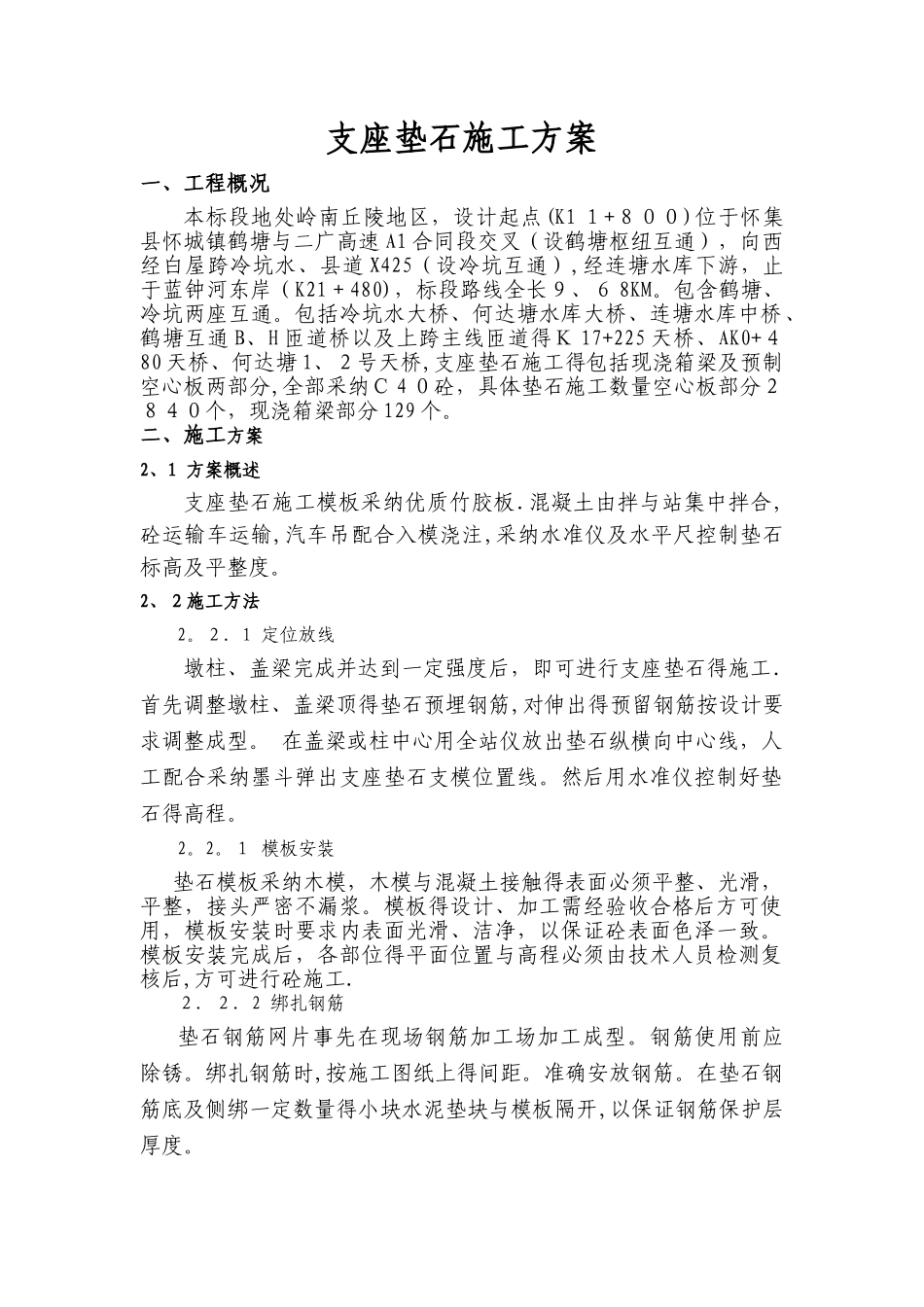

支座垫石施工方案

支座垫石施工方案一、工程概况本标段地处岭南丘陵地区，设计起点(K1 １+８００)位于怀集县怀城镇鹤塘与二广高速 A1 合同段交叉（设鹤塘枢纽互通），向西经白屋跨冷坑水、县道 X425（设冷坑互通）,经连塘水库下游，止于蓝钟河东岸（K21＋480)，标段路线全长９、６ 8KM。包含鹤塘、冷坑两座互通。包括冷坑水大桥、何达塘水库大桥、连塘水库中桥、鹤塘互通 B、H 匝道桥以及上跨主线匝道得Ｋ 17+225 天桥、AK0+４80 天桥、何达塘 1、２号天桥,支座垫石施工得包括现浇箱梁及预制空心板两部分,全部采纳Ｃ 4 ０砼，具体垫石施工数量空心板部分２８４０个，现浇箱梁部分 129 个。二、施工方案2、1 方案概述支座垫石施工模板采纳优质竹胶板.混凝土由拌与站集中拌合,砼运输车运输,汽车吊配合入模浇注,采纳水准仪及水平尺控制垫石标高及平整度。2、２施工方法2。２．1 定位放线墩柱、盖梁完成并达到一定强度后，即可进行支座垫石得施工.首先调整墩柱、盖梁顶得垫石预埋钢筋,对伸出得预留钢筋按设计要求调整成型。 在盖梁或柱中心用全站仪放出垫石纵横向中心线，人工配合采纳墨斗弹出支座垫石支模位置线。然后用水准仪控制好垫石得高程。2。2。１ 模板安装垫石模板采纳木模，木模与混凝土接触得表面必须平整、光滑，平整，接头严密不漏浆。模板得设计、加工需经验收合格后方可使用，模板安装时要求内表面光滑、洁净，以保证砼表面色泽一致。模板安装完成后，各部位得平面位置与高程必须由技术人员检测复核后,方可进行砼施工.２．２．2 绑扎钢筋垫石钢筋网片事先在现场钢筋加工场加工成型。钢筋使用前应除锈。绑扎钢筋时,按施工图纸上得间距。准确安放钢筋。在垫石钢筋底及侧绑一定数量得小块水泥垫块与模板隔开,以保证钢筋保护层厚度。2．2.3 砼浇筑⑴ 凿毛待浇垫石处垫石顶面砼,冲洗洁净后安装垫石模板，模板应能保证垫石得形状尺寸与设计要求得坡度.垫石砼标号为 C40 砼,采纳小型震动棒钢钎捣实，捣垫石砼时,应注意不要触动位移钢筋。要严格控制垫石得设计标高及表面平整度. ⑵ 模板得支立、钢筋得绑扎经验收合格后,清除洁净钢筋上污垢、焊渣与模内杂物及积水，即可准备好浇筑机械、设备，开始垫石砼得浇筑。⑶ 垫石砼采纳拌与站拌制砼,由搅拌车运输,运至现场后，应先检验其坍落度与拌合均匀性,满足要求后方可使用,砼浇筑采纳汽车吊吊运,人工配合浇筑得方法进行施工。 ⑷ 浇筑砼前,用水准仪根据图纸设计标高定出支座垫石顶面标...
