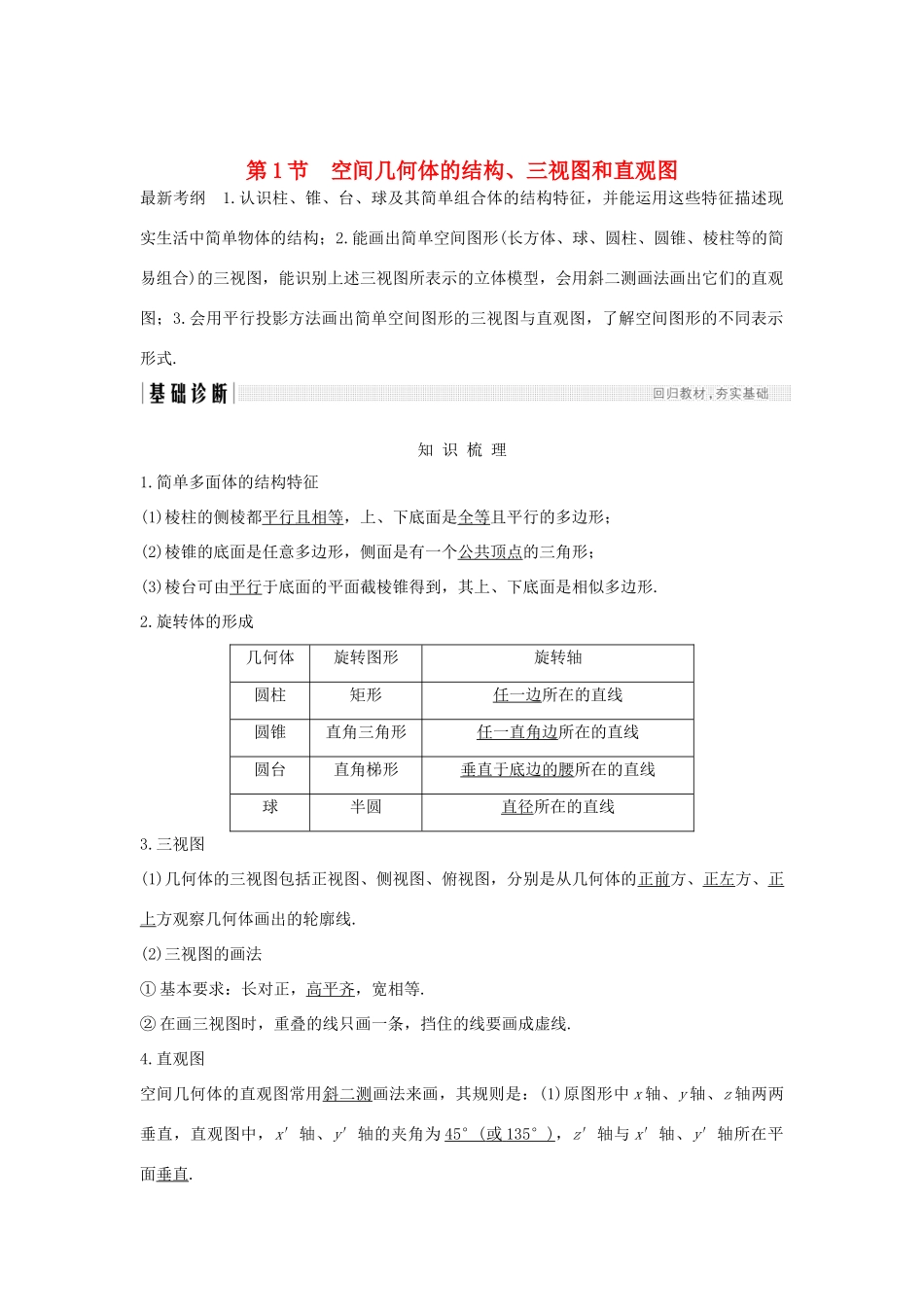

第 1 节 空间几何体的结构、三视图和直观图最新考纲 1.认识柱、锥、台、球及其简单组合体的结构特征，并能运用这些特征描述现实生活中简单物体的结构；2.能画出简单空间图形(长方体、球、圆柱、圆锥、棱柱等的简易组合)的三视图，能识别上述三视图所表示的立体模型，会用斜二测画法画出它们的直观图；3.会用平行投影方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式.知 识 梳 理1.简单多面体的结构特征(1)棱柱的侧棱都平行且相等，上、下底面是全等且平行的多边形；(2)棱锥的底面是任意多边形，侧面是有一个公共顶点的三角形；(3)棱台可由平行于底面的平面截棱锥得到，其上、下底面是相似多边形.2.旋转体的形成几何体旋转图形旋转轴圆柱矩形任一边所在的直线圆锥直角三角形任一直角边所在的直线圆台直角梯形垂直于底边的腰所在的直线球半圆直径所在的直线3.三视图(1)几何体的三视图包括正视图、侧视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线.(2)三视图的画法① 基本要求：长对正，高平齐，宽相等.② 在画三视图时，重叠的线只画一条，挡住的线要画成虚线.4.直观图空间几何体的直观图常用斜二测画法来画，其规则是：(1)原图形中 x 轴、y 轴、z 轴两两垂直，直观图中，x′轴、y′轴的夹角为 45°( 或 135°) ，z′轴与 x′轴、y′轴所在平面垂直.(2)原图形中平行于坐标轴的线段，直观图中仍分别平行于坐标轴.平行于 x 轴和 z 轴的线段在直观图中保持原长度不变，平行于 y 轴的线段长度在直观图中变为原来的一半.[常用结论与微点提醒]1.台体可以看成是由锥体截得的，易忽视截面与底面平行且侧棱延长后必交于一点.2.空间几何体不同放置时其三视图不一定相同.3.常见旋转体的三视图(1)球的三视图都是半径相等的圆.(2)水平放置的圆锥、圆台、圆柱的正视图和侧视图分别均为全等的等腰三角形、等腰梯形、矩形.诊 断 自 测1.思考辨析(在括号内打“√”或“×”)(1)有两个面平行，其余各面都是平行四边形的几何体是棱柱.( )(2)有一个面是多边形，其余各面都是三角形的几何体是棱锥.( )(3)用斜二测画法画水平放置的∠A 时，若∠A 的两边分别平行于 x 轴和 y 轴，且∠A＝90°，则在直观图中，∠A＝45°.( )(4)正方体、球、圆锥各自的三视图中，三视图均相同.( )解析 (1)反例：由两个平行六面体上下组合在一起的图形满足条件，但不是棱柱.(2)反例：如图所示不是棱锥.(...
