数字电子技术课程设计-交通信号灯控制电路的设计与仿真

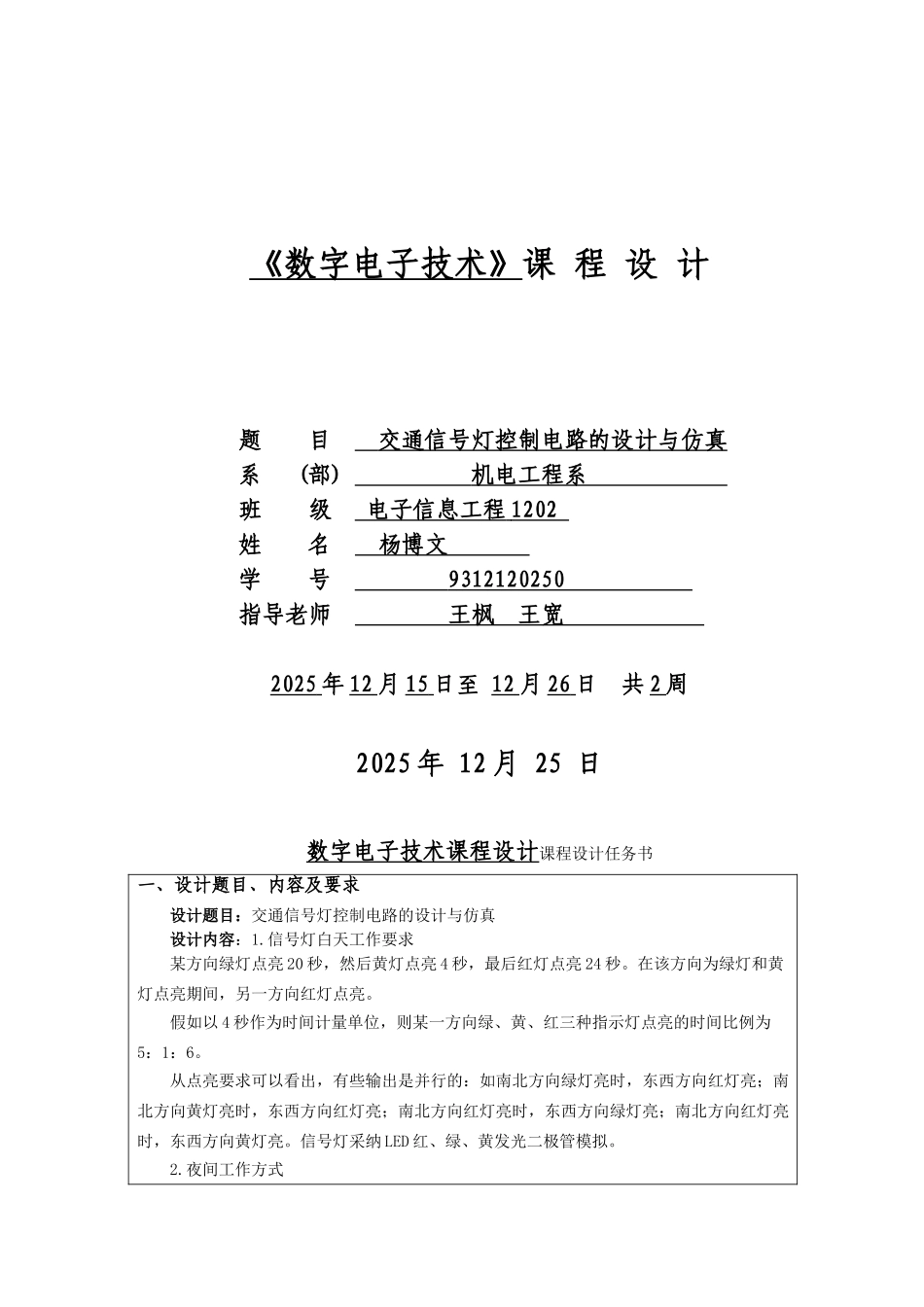

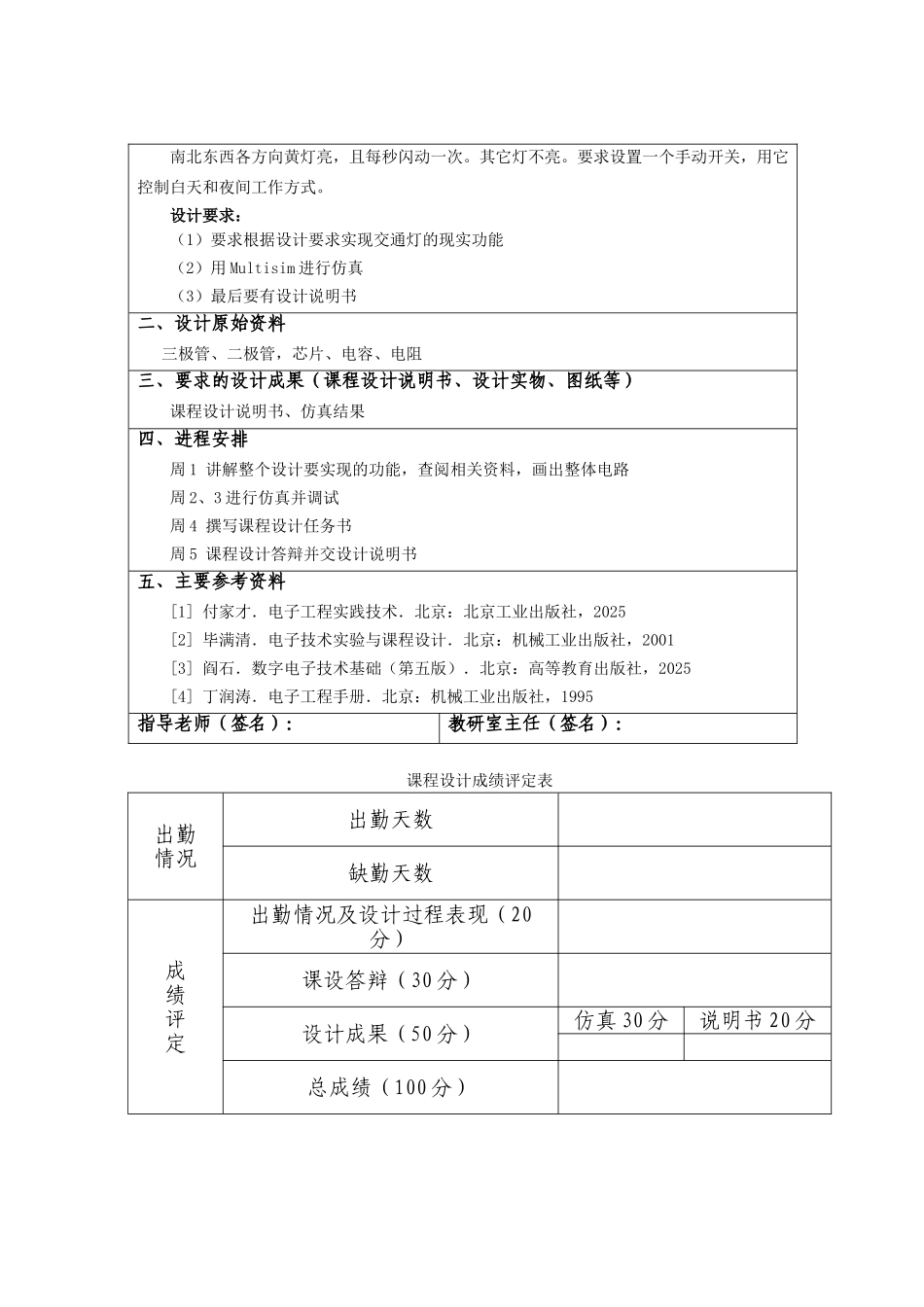

《数字电子技术》课 程 设 计 题 目 交通信号灯控制电路的设计与仿真 系 (部) 机电工程系 班 级 电子信息工程 1202 姓 名 杨博文 学 号 9312120250 指导老师 王枫 王宽 2025 年 12 月 15 日至 12 月 26 日 共 2 周2025 年 12 月 25 日数字电子技术课程设计课程设计任务书一、设计题目、内容及要求设计题目：交通信号灯控制电路的设计与仿真设计内容：1.信号灯白天工作要求某方向绿灯点亮 20 秒，然后黄灯点亮 4 秒，最后红灯点亮 24 秒。在该方向为绿灯和黄灯点亮期间，另一方向红灯点亮。假如以 4 秒作为时间计量单位，则某一方向绿、黄、红三种指示灯点亮的时间比例为5：1：6。从点亮要求可以看出，有些输出是并行的：如南北方向绿灯亮时，东西方向红灯亮；南北方向黄灯亮时，东西方向红灯亮；南北方向红灯亮时，东西方向绿灯亮；南北方向红灯亮时，东西方向黄灯亮。信号灯采纳 LED 红、绿、黄发光二极管模拟。2.夜间工作方式南北东西各方向黄灯亮，且每秒闪动一次。其它灯不亮。要求设置一个手动开关，用它控制白天和夜间工作方式。设计要求：（1）要求根据设计要求实现交通灯的现实功能（2）用 Multisim 进行仿真（3）最后要有设计说明书二、设计原始资料三极管、二极管，芯片、电容、电阻三、要求的设计成果（课程设计说明书、设计实物、图纸等）课程设计说明书、仿真结果四、进程安排周 1 讲解整个设计要实现的功能，查阅相关资料，画出整体电路 周 2、3 进行仿真并调试周 4 撰写课程设计任务书周 5 课程设计答辩并交设计说明书五、主要参考资料[1] 付家才．电子工程实践技术．北京：北京工业出版社，2025[2] 毕满清．电子技术实验与课程设计．北京：机械工业出版社，2001[3] 阎石．数字电子技术基础（第五版）．北京：高等教育出版社，2025[4] 丁润涛．电子工程手册．北京：机械工业出版社，1995指导老师（签名）：教研室主任（签名）：课程设计成绩评定表出勤情况出勤天数 缺勤天数成绩评定出勤情况及设计过程表现（20分）课设答辩（30 分）设计成果（50 分）仿真 30 分说明书 20 分总成绩（100 分）提问（答辩）问题情况综合评定 指导老师签名： 年 月 日目 录1 引言..................................................................................................................................................12 Multisim 的简介...........
