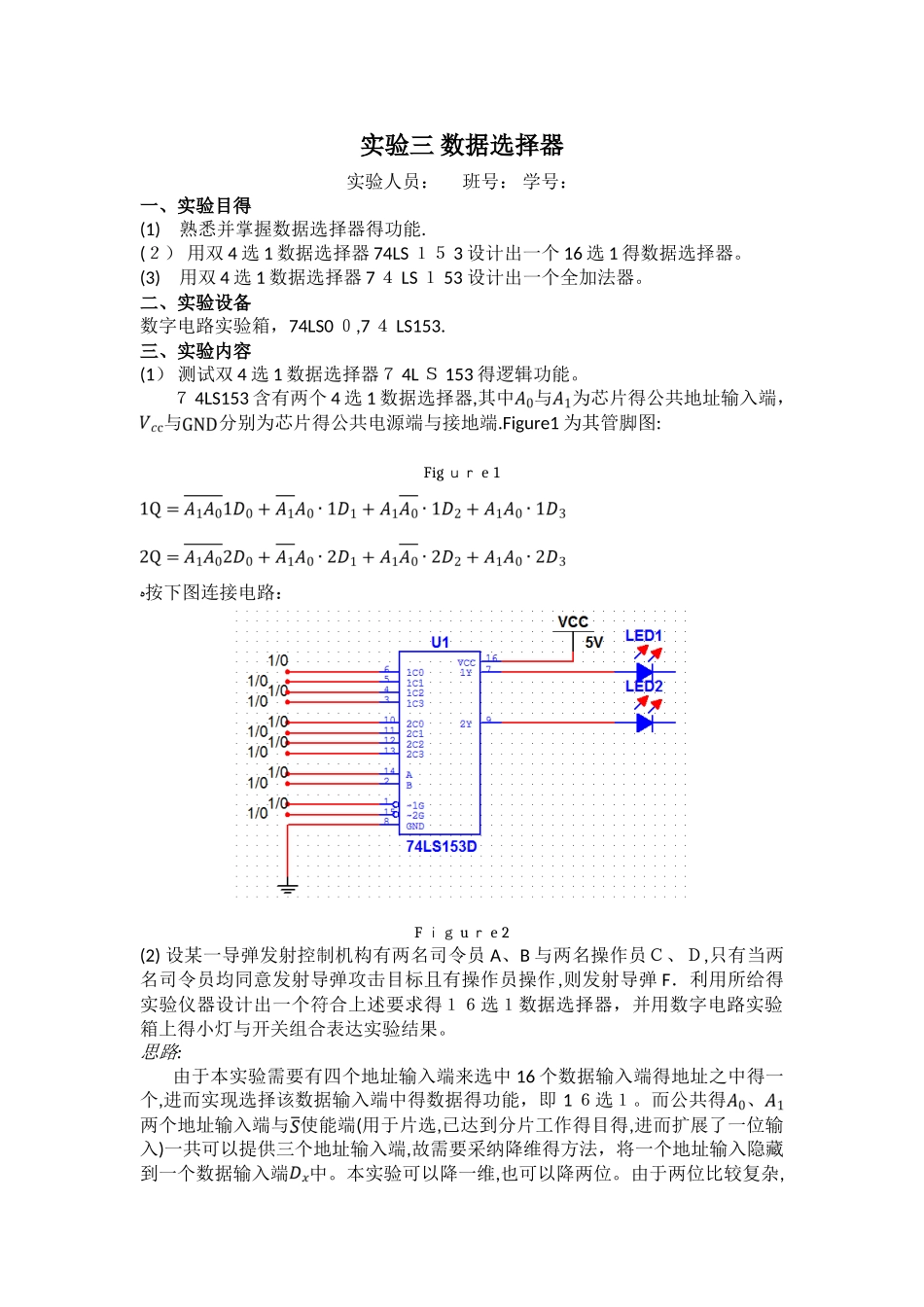

实验三 数据选择器实验人员： 班号： 学号：一、实验目得(1) 熟悉并掌握数据选择器得功能.(２） 用双 4 选 1 数据选择器 74LS １５ 3 设计出一个 16 选 1 得数据选择器。(3) 用双 4 选 1 数据选择器 7 ４ LS １ 53 设计出一个全加法器。二、实验设备数字电路实验箱，74LS0 ０,7 ４ LS153.三、实验内容(1） 测试双 4 选 1 数据选择器７ 4L Ｓ 153 得逻辑功能。７ 4LS153 含有两个 4 选 1 数据选择器,其中与为芯片得公共地址输入端，与分别为芯片得公共电源端与接地端.Figure1 为其管脚图:Fig ｕｒ e 1ﻩ按下图连接电路：F ｉｇ u ｒ e 2(2) 设某一导弹发射控制机构有两名司令员 A、B 与两名操作员Ｃ、Ｄ,只有当两名司令员均同意发射导弹攻击目标且有操作员操作,则发射导弹 F．利用所给得实验仪器设计出一个符合上述要求得１６选１数据选择器，并用数字电路实验箱上得小灯与开关组合表达实验结果。思路:由于本实验需要有四个地址输入端来选中 16 个数据输入端得地址之中得一个,进而实现选择该数据输入端中得数据得功能，即 1 ６选１。而公共得、两个地址输入端与 使能端(用于片选,已达到分片工作得目得,进而扩展了一位输入)一共可以提供三个地址输入端,故需要采纳降维得方法，将一个地址输入隐藏到一个数据输入端中。本实验可以降一维,也可以降两位。由于两位比较复杂,本实验选择使用降一维得方式。做法:ﻩ画出如应用题中实现所需功能得卡诺图:00 0 １ １ 1 1 ０0０01000０00１0１1００１０100010将 D 降到数据输入端中。对应得卡诺图如下:０ 0 01 11 100100Ｄ00010按上述卡诺图连接电路，用开关控制送给各输入高低电平。其中,“1”表示高电平,“0”表低电平，均由开关上下拨动来控制；A、Ｂ、C、Ｄ分别为题中得两个司令员得同意情况与两个操作员得操作情况;F 为导弹发射情况,将Ｆ接到小灯上即可。电路如 Figu ｒｅ 所示(图中即，后面得图均为如此）:Ｆｉ gure 3(3) 用 74LS ００与 74L Ｓ 153 设计一位全加器，并用数字电路实验箱上得小灯与开关组合表达实验结果。一位全加器得功能如下面两个卡诺图所示。其中 A、B 分别表示被加数与加数，CI 表示低位向本位得进位，S 表示运算结果，CO 表示向高位得进位。ABCDCABS: C Ｏ:0 101经分析,此全加器有三个输入，而公共得、两个地址输入端与 使能端(用于片选，已达到分片工作得目得，进而扩展了一位...
