数控车辊轴的加工编程

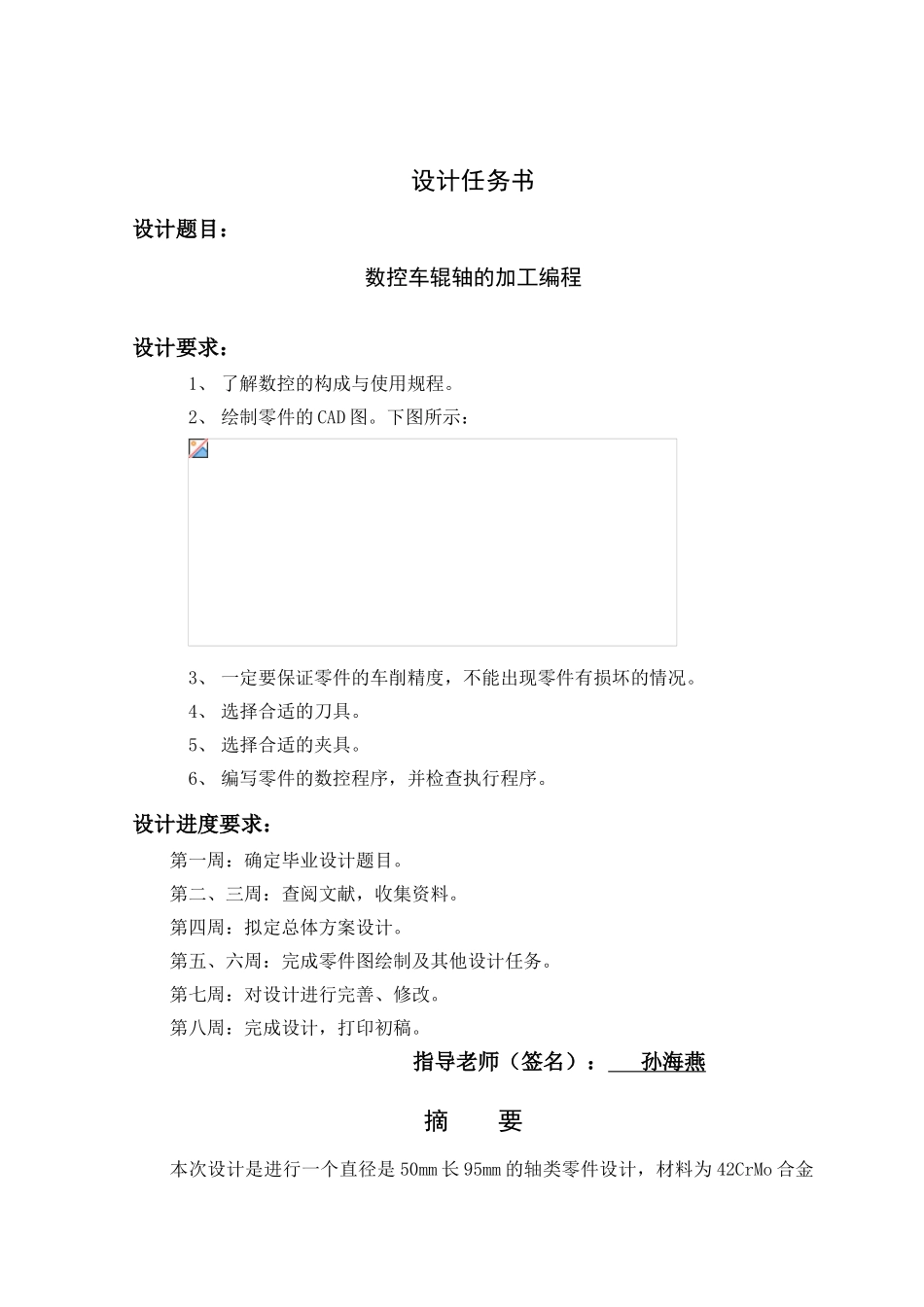

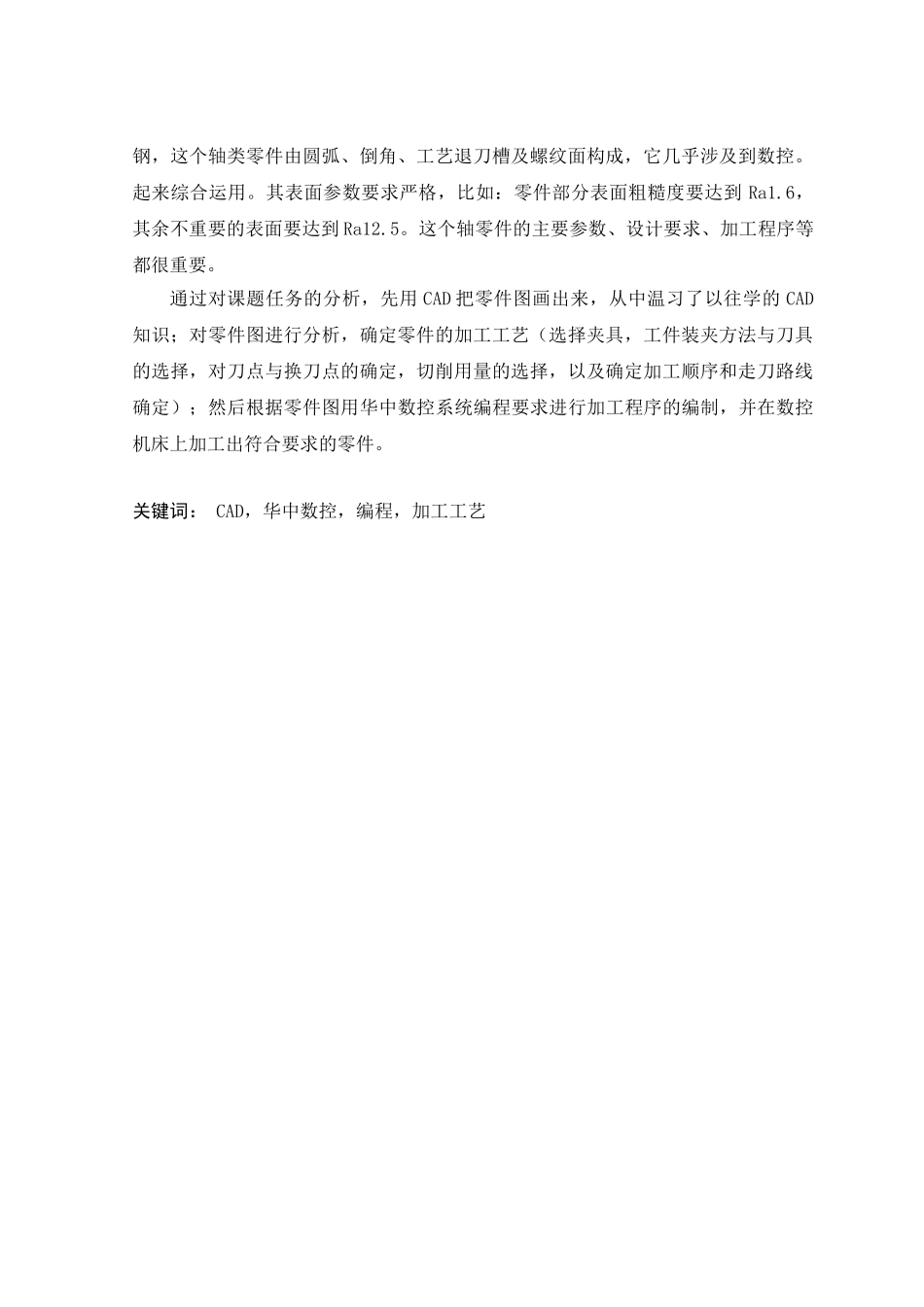

XX 学 院 毕 业 设 计题目 数 控 车 辊 轴 的 加 工 编 程 系别 专业 班 级 姓名 学号 指 导 老 师 日期 设计任务书设计题目：数控车辊轴的加工编程设计要求：1、 了解数控的构成与使用规程。2、 绘制零件的 CAD 图。下图所示：3、 一定要保证零件的车削精度，不能出现零件有损坏的情况。4、 选择合适的刀具。5、 选择合适的夹具。6、 编写零件的数控程序，并检查执行程序。设计进度要求：第一周：确定毕业设计题目。第二、三周：查阅文献，收集资料。第四周：拟定总体方案设计。第五、六周：完成零件图绘制及其他设计任务。第七周：对设计进行完善、修改。第八周：完成设计，打印初稿。指导老师（签名）： 孙海燕 摘 要本次设计是进行一个直径是 50mm 长 95mm 的轴类零件设计，材料为 42CrMo 合金钢，这个轴类零件由圆弧、倒角、工艺退刀槽及螺纹面构成，它几乎涉及到数控。起来综合运用。其表面参数要求严格，比如：零件部分表面粗糙度要达到 Ra1.6，其余不重要的表面要达到 Ra12.5。这个轴零件的主要参数、设计要求、加工程序等都很重要。通过对课题任务的分析，先用 CAD 把零件图画出来，从中温习了以往学的 CAD知识；对零件图进行分析，确定零件的加工工艺（选择夹具，工件装夹方法与刀具的选择，对刀点与换刀点的确定，切削用量的选择，以及确定加工顺序和走刀路线确定）；然后根据零件图用华中数控系统编程要求进行加工程序的编制，并在数控机床上加工出符合要求的零件。关键词： CAD，华中数控，编程，加工工艺 目 录设计任务书..............................................................I摘 要...............................................................II1 数控机床的加工特点及进展趋势..........................................11.1 数控机床的加工特点................................................11.2 数控机床今后的进展趋势............................................22 数控编程基本知识......................................................42.1 机床坐标轴........................................................42.2 机床坐标系、机床零点和机床参考点..................................53 复合固定循环..........................................................73.1 外径车削循环指令(G71)...................................
