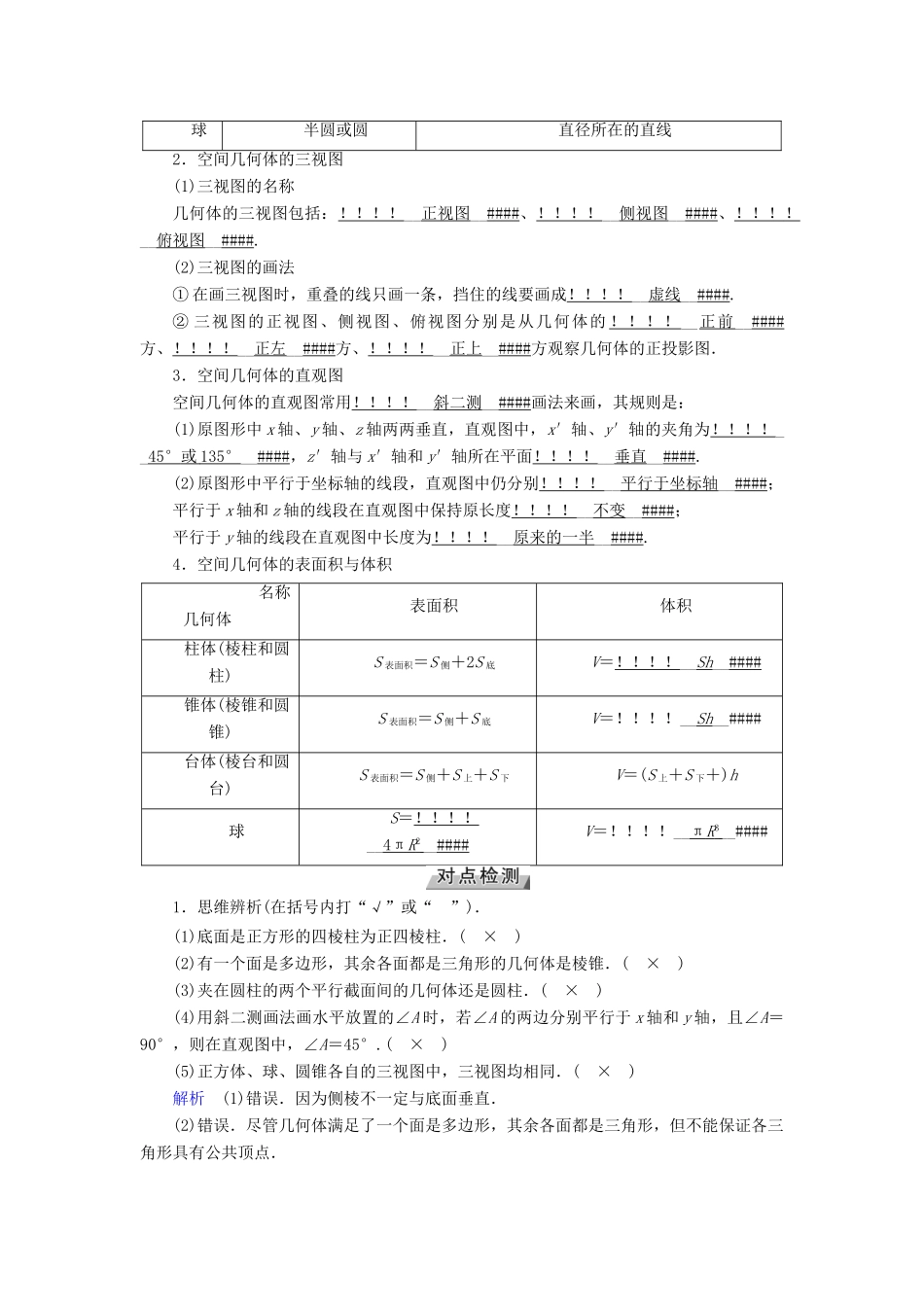

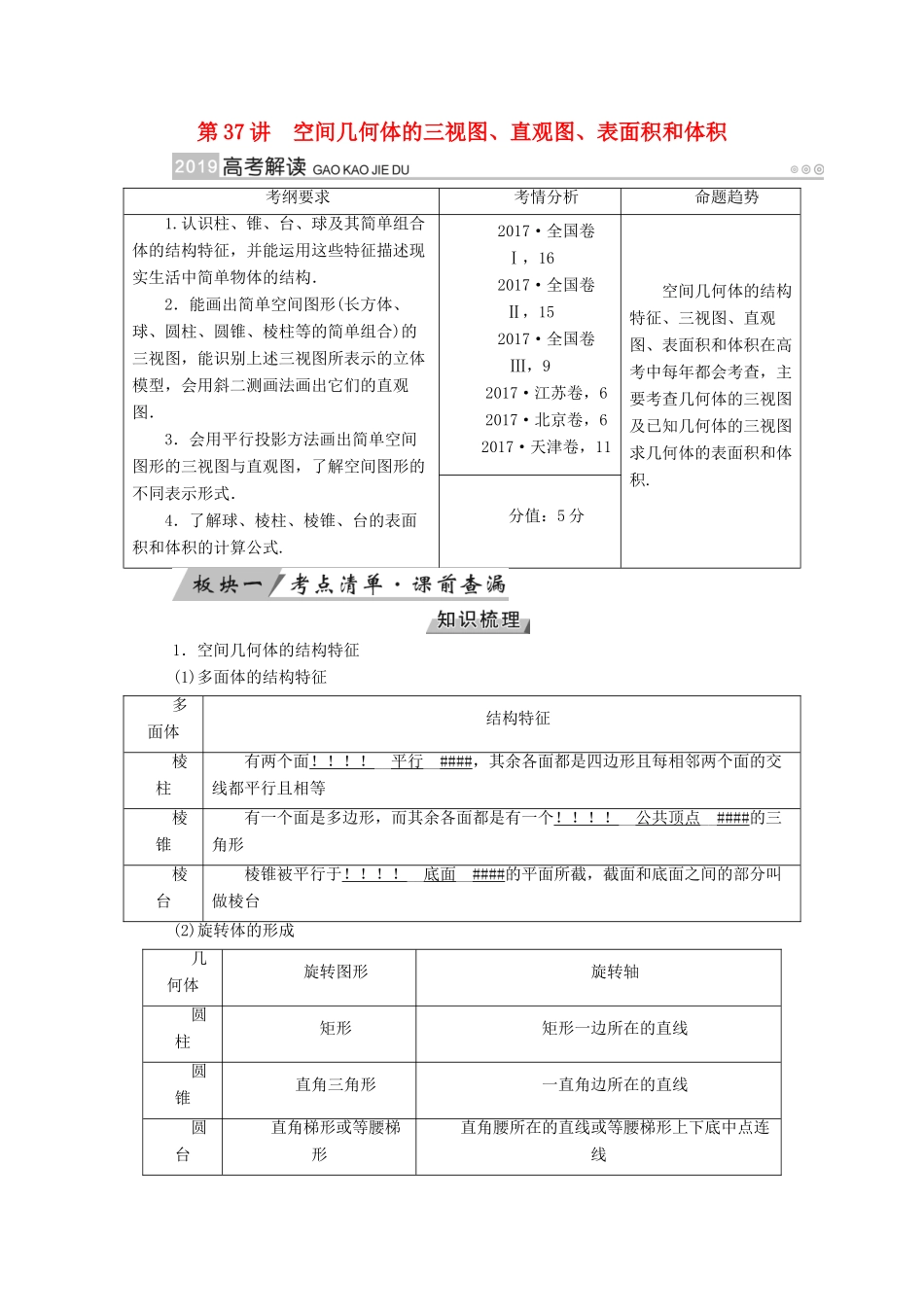

第 37 讲 空间几何体的三视图、直观图、表面积和体积考纲要求考情分析命题趋势1.认识柱、锥、台、球及其简单组合体的结构特征，并能运用这些特征描述现实生活中简单物体的结构．2．能画出简单空间图形(长方体、球、圆柱、圆锥、棱柱等的简单组合)的三视图，能识别上述三视图所表示的立体模型，会用斜二测画法画出它们的直观图．3．会用平行投影方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式．4．了解球、棱柱、棱锥、台的表面积和体积的计算公式.2017·全国卷Ⅰ，162017·全国卷Ⅱ，152017·全国卷Ⅲ，92017·江苏卷，62017·北京卷，62017·天津卷，11空间几何体的结构特征、三视图、直观图、表面积和体积在高考中每年都会考查，主要考查几何体的三视图及已知几何体的三视图求几何体的表面积和体积.分值：5 分1．空间几何体的结构特征(1)多面体的结构特征多面体结构特征棱柱有两个面！！！！__平行__####，其余各面都是四边形且每相邻两个面的交线都平行且相等棱锥有一个面是多边形，而其余各面都是有一个！！！！__公共顶点__####的三角形棱台棱锥被平行于！！！！__底面__####的平面所截，截面和底面之间的部分叫做棱台(2)旋转体的形成几何体旋转图形旋转轴圆柱矩形矩形一边所在的直线圆锥直角三角形一直角边所在的直线圆台直角梯形或等腰梯形直角腰所在的直线或等腰梯形上下底中点连线球半圆或圆直径所在的直线2．空间几何体的三视图(1)三视图的名称几何体的三视图包括：！！！！__正视图__####、！！！！__侧视图__####、！！！ ！ __俯视图__####.(2)三视图的画法① 在画三视图时，重叠的线只画一条，挡住的线要画成！！！！__虚线__####.② 三视图的正视图、侧视图、俯视图分别是从几何体的 ！！！！__正前__####方、！！！！__正左__####方、！！！！__正上__####方观察几何体的正投影图．3．空间几何体的直观图空间几何体的直观图常用！！！！__斜二测__####画法来画，其规则是：(1)原图形中 x 轴、y 轴、z 轴两两垂直，直观图中，x′轴、y′轴的夹角为！！！！__45° 或 135° __####，z′轴与 x′轴和 y′轴所在平面！！！！__垂直__####.(2)原图形中平行于坐标轴的线段，直观图中仍分别！！！！__平行于坐标轴__####；平行于 x 轴和 z 轴的线段在直观图中保持原长度！！！！__不变__####；平行于 y 轴的线段在直观图中长度为！！！！__原来的一半__####.4．空间几何体的表面积与体积名称...
