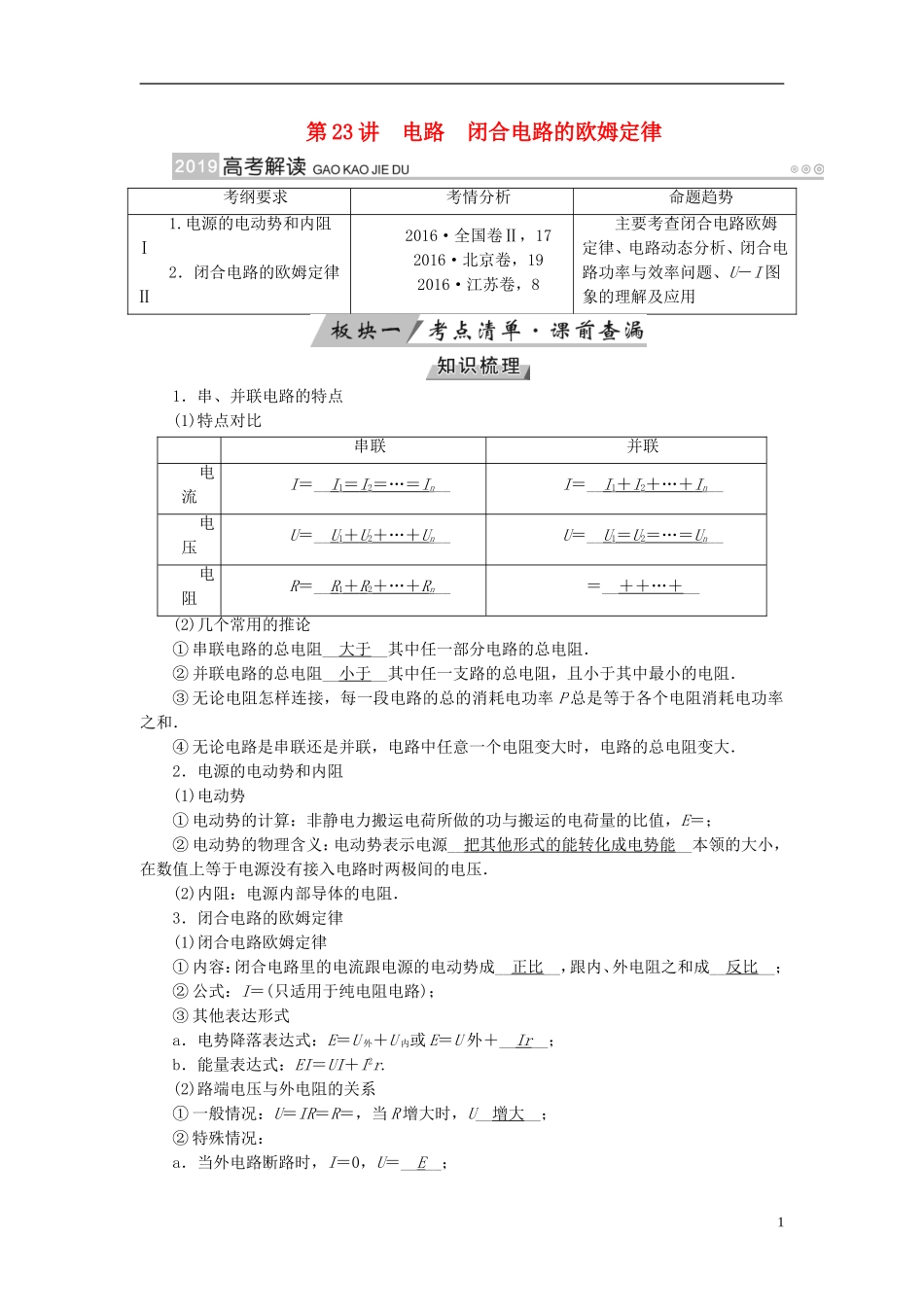

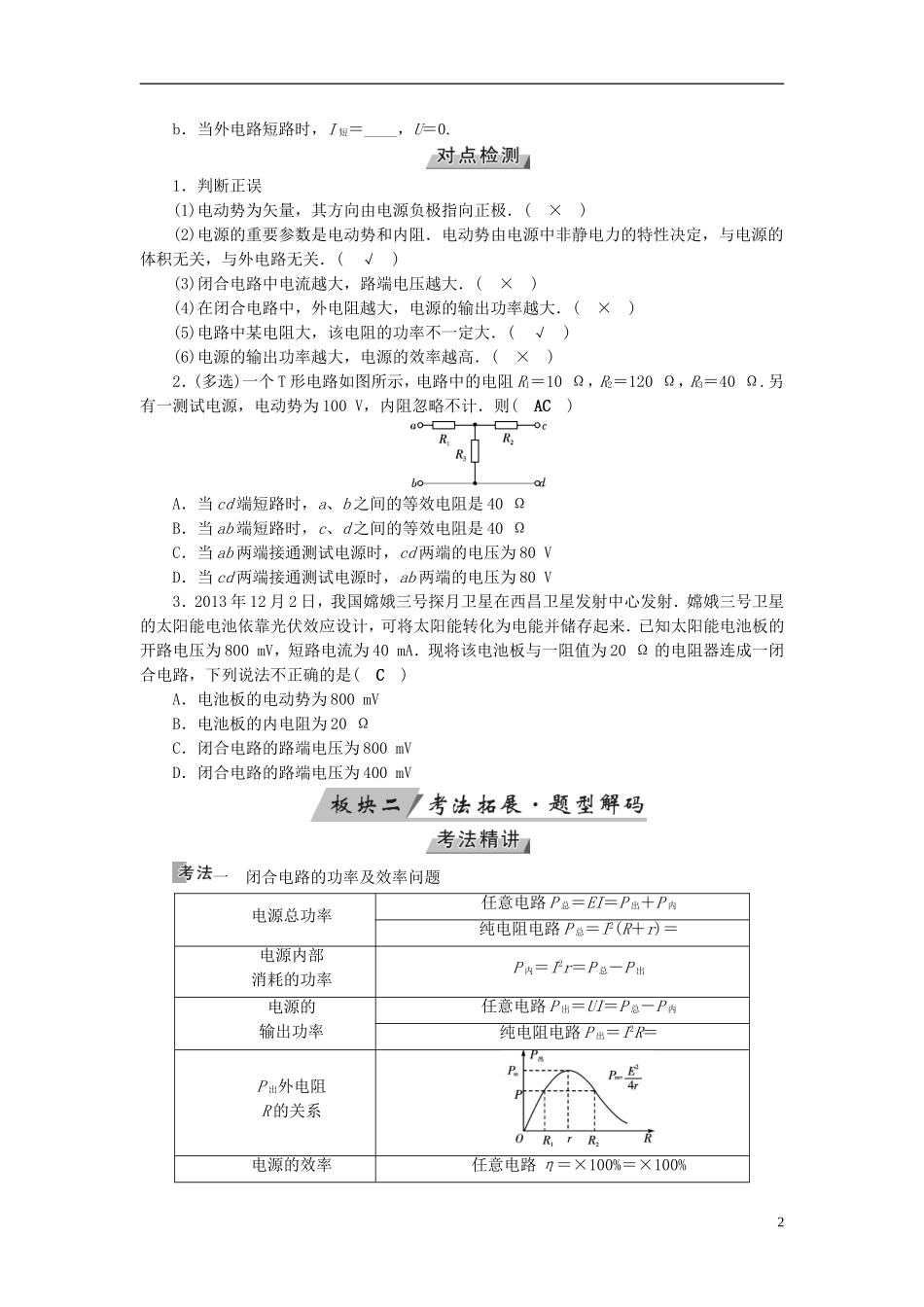

第 23 讲 电路 闭合电路的欧姆定律考纲要求考情分析命题趋势1.电源的电动势和内阻Ⅰ2．闭合电路的欧姆定律Ⅱ2016·全国卷Ⅱ，172016·北京卷，192016·江苏卷，8主要考查闭合电路欧姆定律、电路动态分析、闭合电路功率与效率问题、U－I 图象的理解及应用1．串、并联电路的特点(1)特点对比串联并联电流I＝__I1＝ I 2＝…＝ I n__I＝__I1＋ I 2＋…＋ I n__电压U＝__U1＋ U 2＋…＋ U n__U＝__U1＝ U 2＝…＝ U n__电阻R＝__R1＋ R 2＋…＋ R n__＝__＋＋…＋__(2)几个常用的推论① 串联电路的总电阻__大于__其中任一部分电路的总电阻．② 并联电路的总电阻__小于__其中任一支路的总电阻，且小于其中最小的电阻．③ 无论电阻怎样连接，每一段电路的总的消耗电功率 P 总是等于各个电阻消耗电功率之和．④ 无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大．2．电源的电动势和内阻(1)电动势① 电动势的计算：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝；② 电动势的物理含义：电动势表示电源__把其他形式的能转化成电势能__本领的大小，在数值上等于电源没有接入电路时两极间的电压．(2)内阻：电源内部导体的电阻．3．闭合电路的欧姆定律(1)闭合电路欧姆定律① 内容：闭合电路里的电流跟电源的电动势成__正比__，跟内、外电阻之和成__反比__；② 公式：I＝(只适用于纯电阻电路)；③ 其他表达形式a．电势降落表达式：E＝U 外＋U 内或 E＝U 外＋__Ir__；b．能量表达式：EI＝UI＋I2r.(2)路端电压与外电阻的关系① 一般情况：U＝IR＝R＝，当 R 增大时，U__增大__；② 特殊情况：a．当外电路断路时，I＝0，U＝__E__；1b．当外电路短路时，I 短＝____，U＝0.1．判断正误(1)电动势为矢量，其方向由电源负极指向正极．( × )(2)电源的重要参数是电动势和内阻．电动势由电源中非静电力的特性决定，与电源的体积无关，与外电路无关．( √ )(3)闭合电路中电流越大，路端电压越大．( × )(4)在闭合电路中，外电阻越大，电源的输出功率越大．( × )(5)电路中某电阻大，该电阻的功率不一定大．( √ )(6)电源的输出功率越大，电源的效率越高．( × )2．(多选)一个 T 形电路如图所示，电路中的电阻 R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为 100 V，内阻忽略不计．则( AC )A．当 cd 端短路时，a、b 之间的等效电阻是 40 ΩB．当 ab 端短路...
