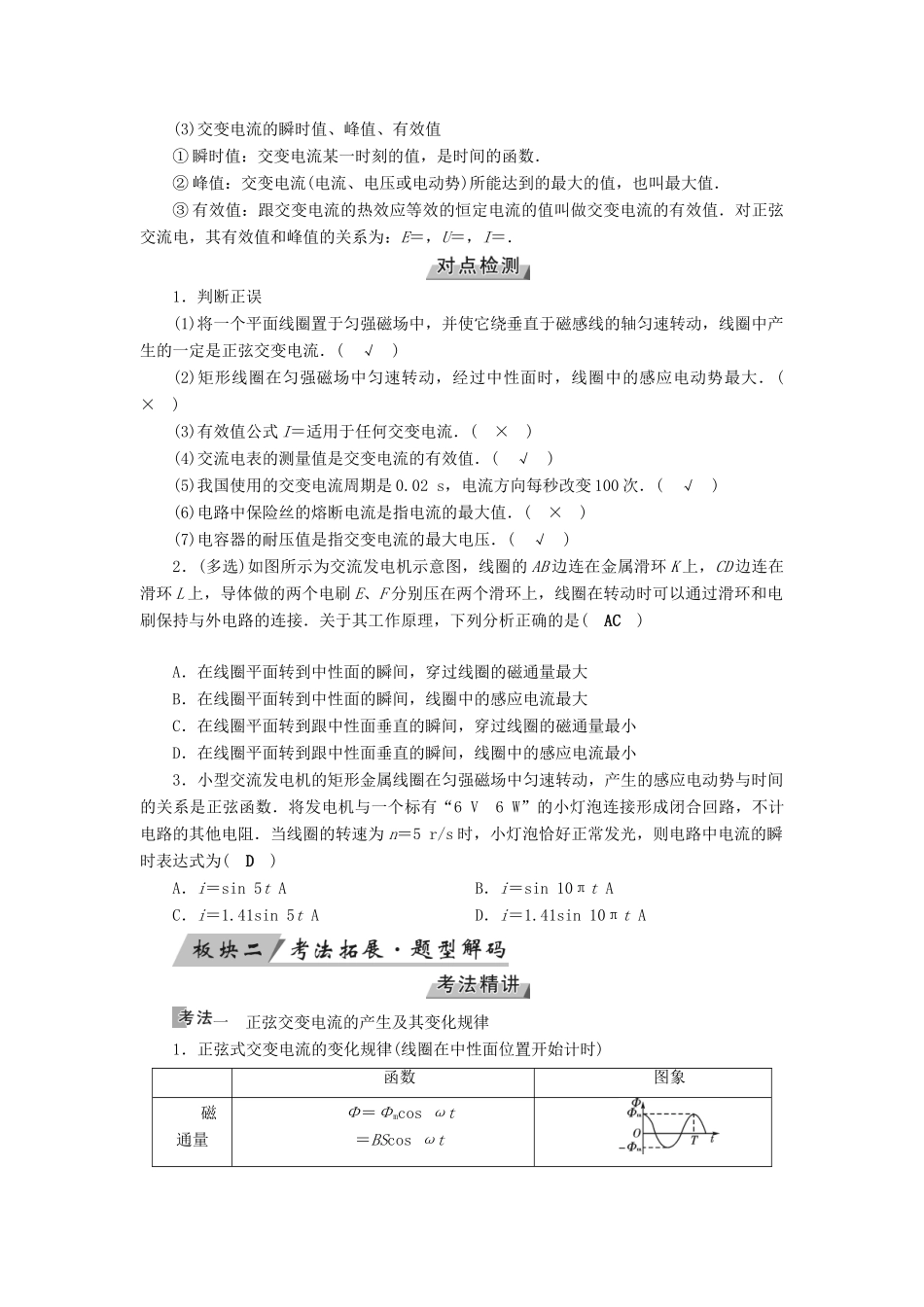

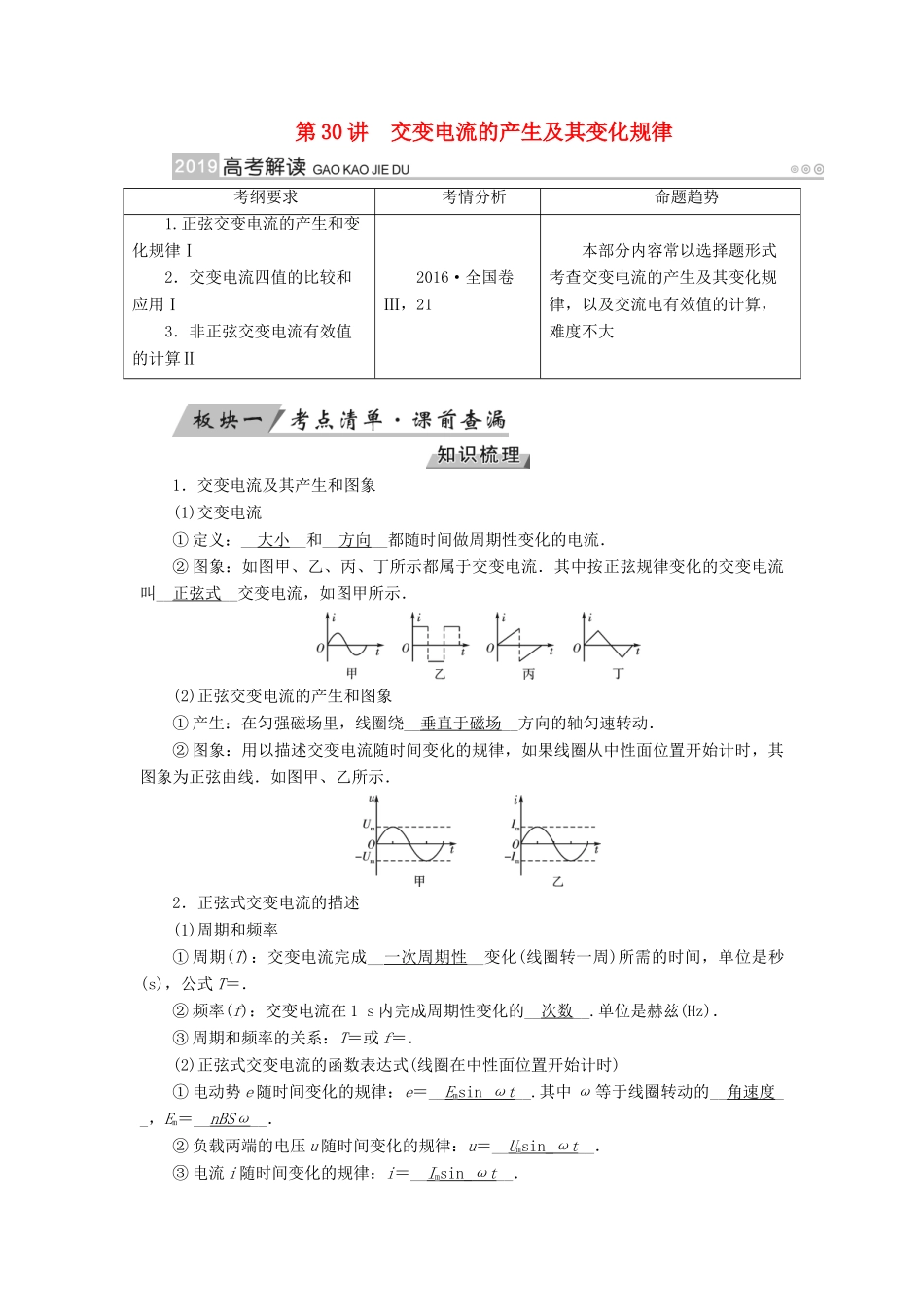

第 30 讲 交变电流的产生及其变化规律考纲要求考情分析命题趋势1.正弦交变电流的产生和变化规律Ⅰ2．交变电流四值的比较和应用Ⅰ3．非正弦交变电流有效值的计算Ⅱ2016·全国卷Ⅲ，21本部分内容常以选择题形式考查交变电流的产生及其变化规律，以及交流电有效值的计算，难度不大1．交变电流及其产生和图象(1)交变电流① 定义：__大小__和__方向__都随时间做周期性变化的电流．② 图象：如图甲、乙、丙、丁所示都属于交变电流．其中按正弦规律变化的交变电流叫__正弦式__交变电流，如图甲所示．(2)正弦交变电流的产生和图象① 产生：在匀强磁场里，线圈绕__垂直于磁场__方向的轴匀速转动．② 图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线．如图甲、乙所示．2．正弦式交变电流的描述(1)周期和频率① 周期(T)：交变电流完成__一次周期性__变化(线圈转一周)所需的时间，单位是秒(s)，公式 T＝．② 频率(f)：交变电流在 1 s 内完成周期性变化的__次数__.单位是赫兹(Hz)．③ 周期和频率的关系：T＝或 f＝．(2)正弦式交变电流的函数表达式(线圈在中性面位置开始计时)① 电动势 e 随时间变化的规律：e＝__Emsin_ ωt __.其中 ω 等于线圈转动的__角速度__，Em＝__nBSω__．② 负载两端的电压 u 随时间变化的规律：u＝__Umsin_ ωt __．③ 电流 i 随时间变化的规律：i＝__Imsin_ ωt __．(3)交变电流的瞬时值、峰值、有效值① 瞬时值：交变电流某一时刻的值，是时间的函数．② 峰值：交变电流(电流、电压或电动势)所能达到的最大的值，也叫最大值．③ 有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对正弦交流电，其有效值和峰值的关系为：E＝，U＝，I＝．1．判断正误(1)将一个平面线圈置于匀强磁场中，并使它绕垂直于磁感线的轴匀速转动，线圈中产生的一定是正弦交变电流．( √ )(2)矩形线圈在匀强磁场中匀速转动，经过中性面时，线圈中的感应电动势最大．( × )(3)有效值公式 I＝适用于任何交变电流．( × )(4)交流电表的测量值是交变电流的有效值．( √ )(5)我国使用的交变电流周期是 0.02 s，电流方向每秒改变 100 次．( √ )(6)电路中保险丝的熔断电流是指电流的最大值．( × )(7)电容器的耐压值是指交变电流的最大电压．( √ )2．(多选)如图所示为交流发电机示意图，线圈的 AB 边连在金属滑环 K 上，CD 边连在滑环 L...
