本科毕业设计---电镀车间专用行车plc控制系统

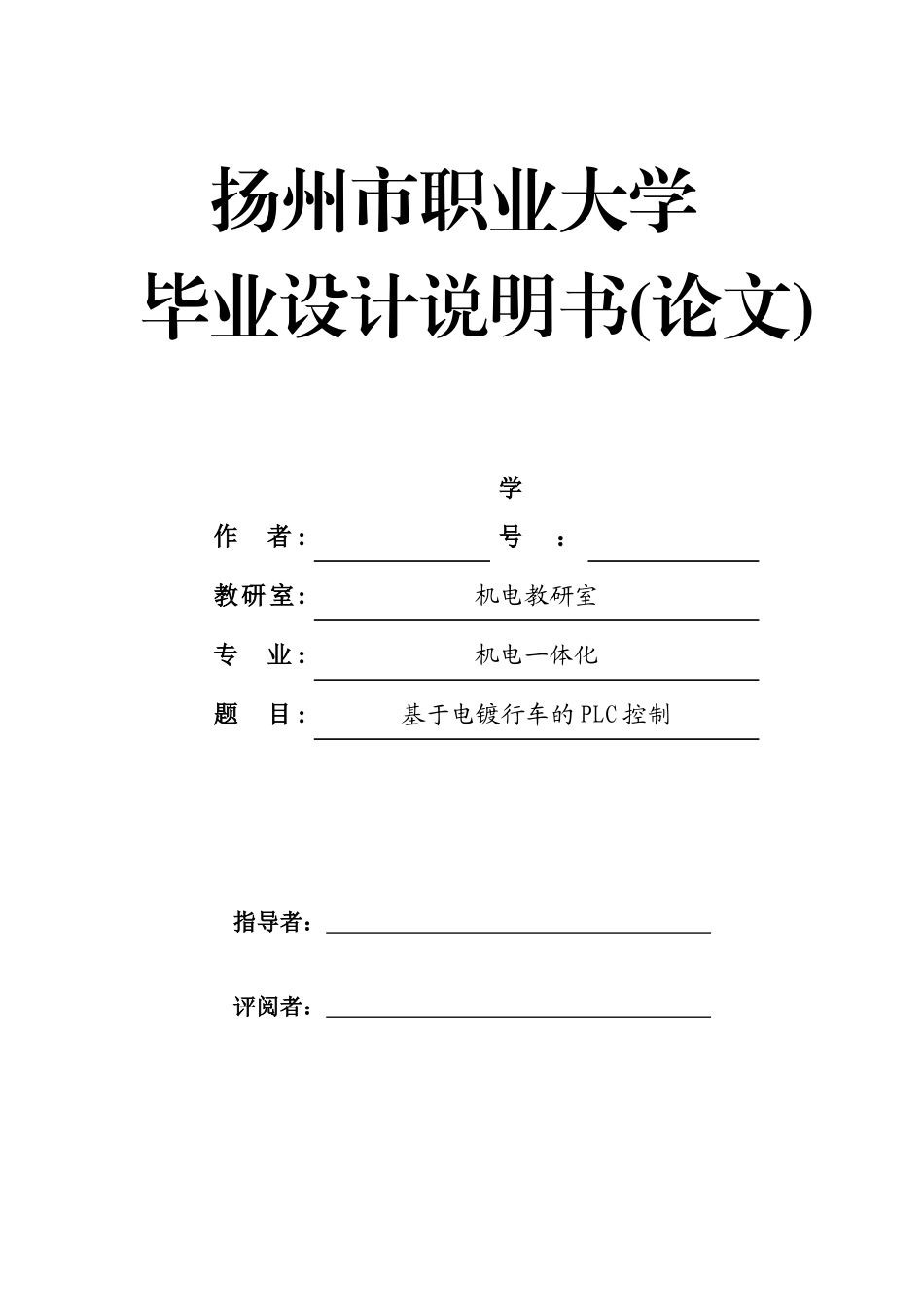

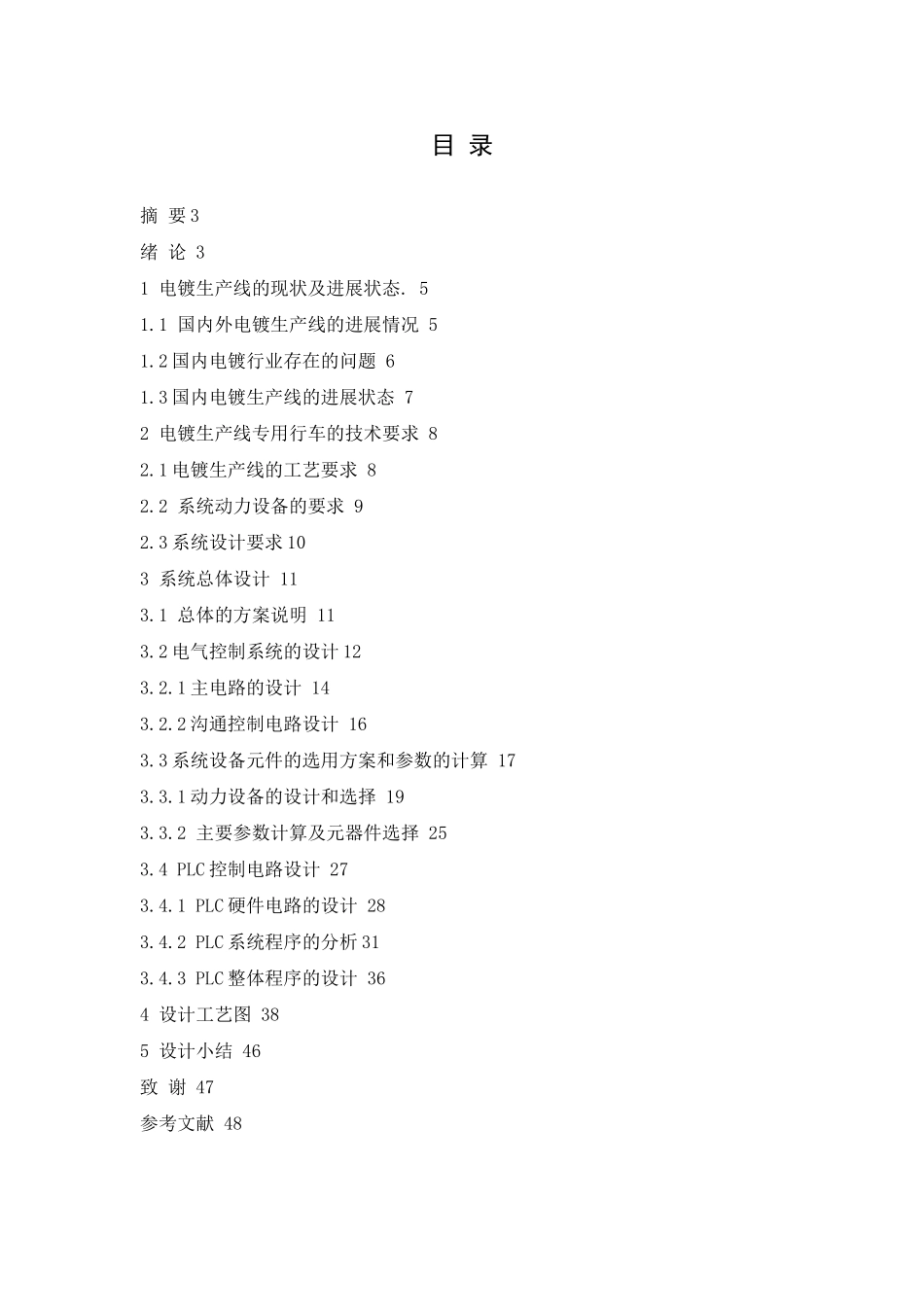

扬州市职业大学毕业设计说明书(论文)作 者 :学 号： 教研室:机电教研室专 业 :机电一体化题 目 :基于电镀行车的 PLC 控制指导者： 评阅者： 目 录摘 要 3绪 论 31 电镀生产线的现状及进展状态. 51.1 国内外电镀生产线的进展情况 51.2 国内电镀行业存在的问题 61.3 国内电镀生产线的进展状态 72 电镀生产线专用行车的技术要求 82.1 电镀生产线的工艺要求 82.2 系统动力设备的要求 92.3 系统设计要求 103 系统总体设计 113.1 总体的方案说明 113.2 电气控制系统的设计 123.2.1 主电路的设计 143.2.2 沟通控制电路设计 163.3 系统设备元件的选用方案和参数的计算 173.3.1 动力设备的设计和选择 193.3.2 主要参数计算及元器件选择 253.4 PLC 控制电路设计 273.4.1 PLC 硬件电路的设计 283.4.2 PLC 系统程序的分析 313.4.3 PLC 整体程序的设计 364 设计工艺图 385 设计小结 46致 谢 47参考文献 48摘要电镀行车的 PLC 控制是在工业生产领域的可编程控制器（PLC）的应用程序。用以解决常常开车的小电镀车间电气控制系统故障弊端，采纳国内外领先的 PLC控制系统加以改进，在旧机的使用情况下的成功转型 PLC 控制系统。它允许完全自动化的生产线的同时，灵活地进行手动操作，以及通过报警，断层线出现智能报警。该系统技术先进，操作简单，安全，经济效益高。该系统保证生产效率，与旧设备相比，产品合格率大大提高。 关键词：PLC，自动化的生产线，智能报警诸论 随着金属加工行业的进展，电镀行业在我国起来迅速进展，目前在全国拥有5000 多家工厂分，超过二十万工人，其规模，产量和产值都进入了世界上最伟大的行列权力电镀。电镀新的讨论，工程和技术的不断更新。它带来了进步为重工业在我国进展的收费，制造了大量的财宝，为社会主义祖国。 然而，在电镀车间生产过程中还存在很大的问题。传统的小电镀车间的生产线较长，设备分散各地的联锁逻辑的复杂性。传统的继电器控制，电气控制设备广泛应用于机电电气触点。频繁接触转换触点竞争机会和故障的可能性，可靠性低，维修量。电镀生产现场比较差，一个是高温，多尘，易燃初级消防单位，火花和产生的热量因接触不良触点的消防安全隐患苗子。所以对于引进新设备的需求是必要之举改进电镀车间的生产条件。 近年来，随着大规模集成电路的进展，微处理器的可编程逻辑控制器（PLC）的核心部件得到了迅猛的进展，在电机运行控制...
