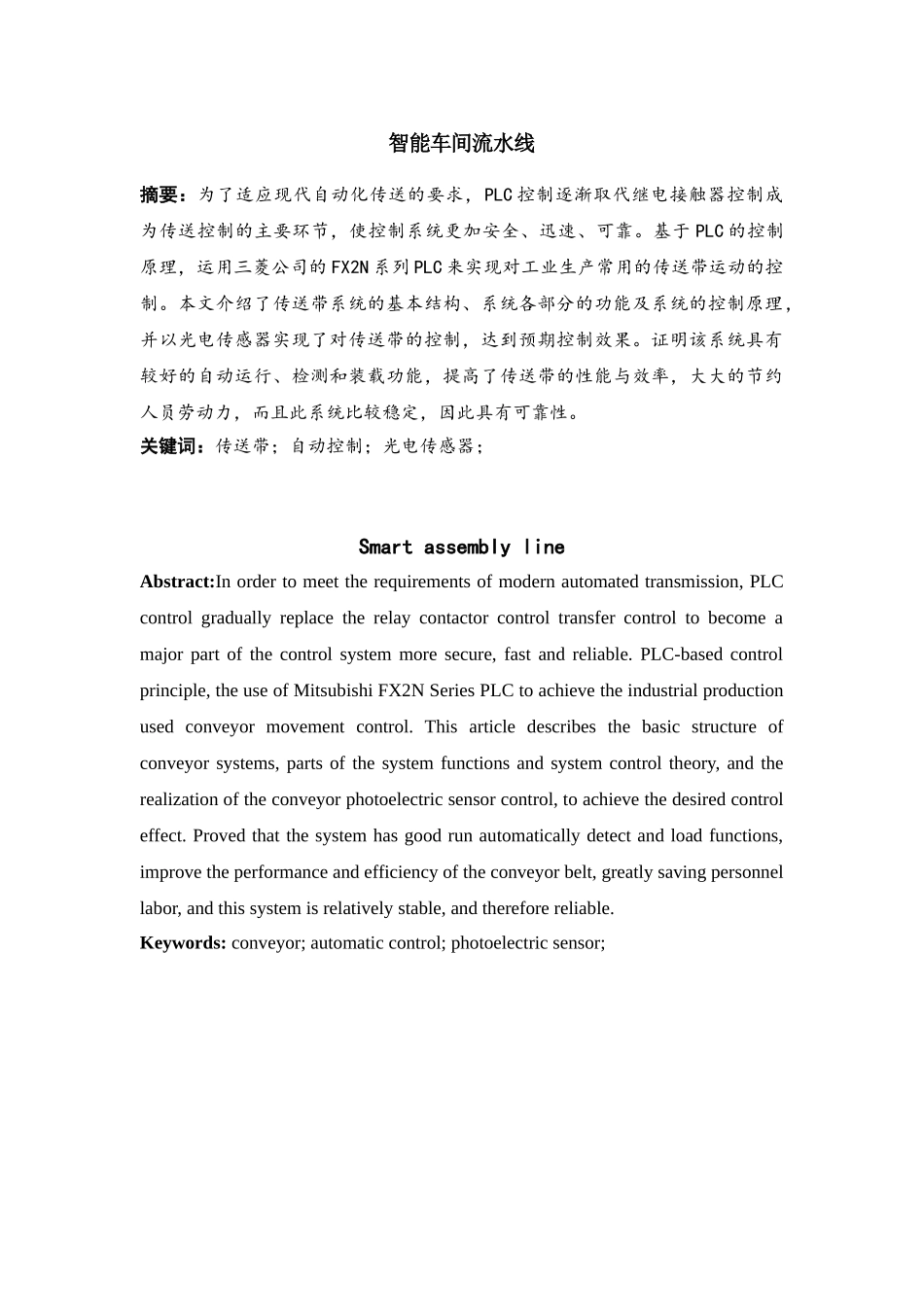

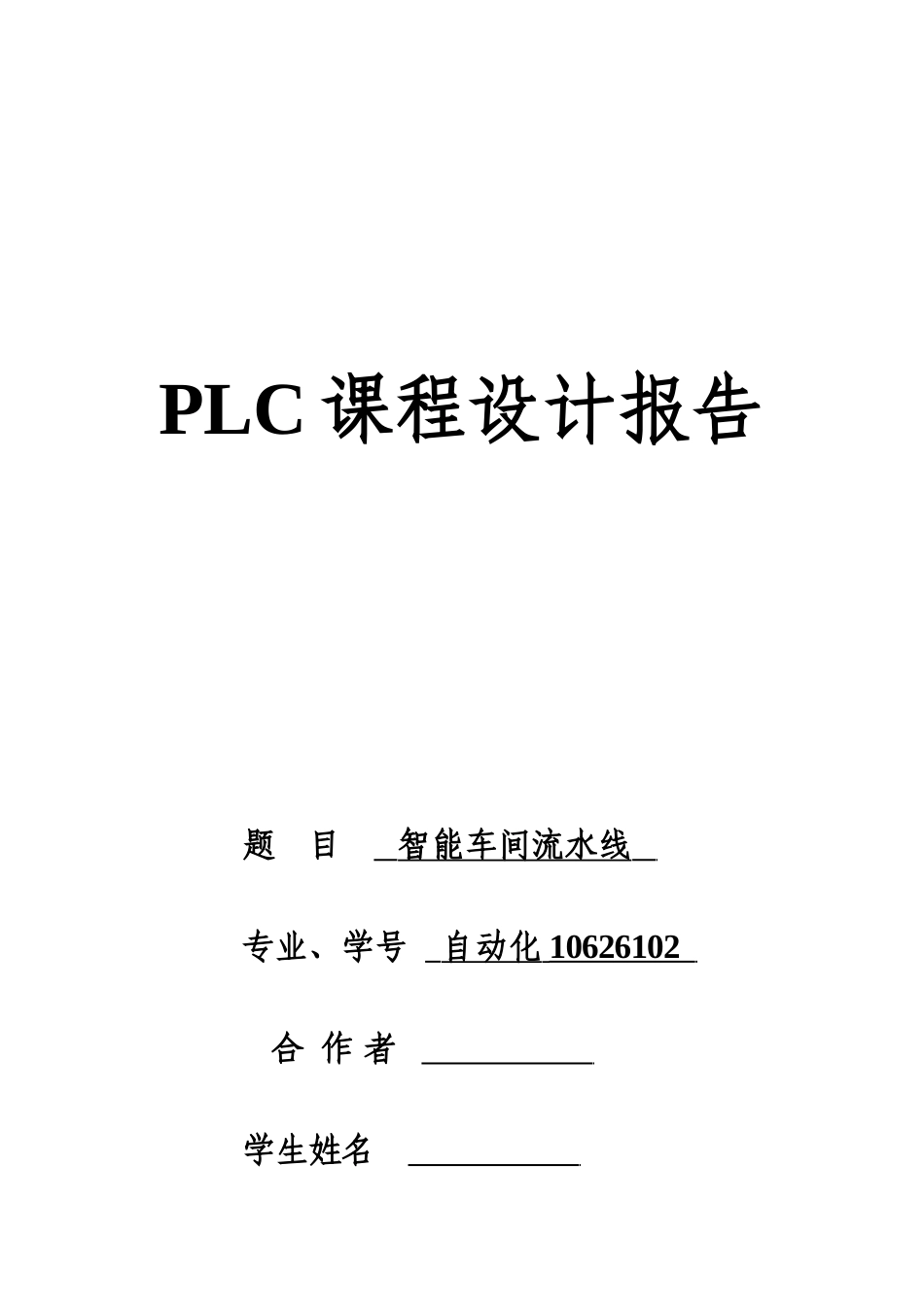

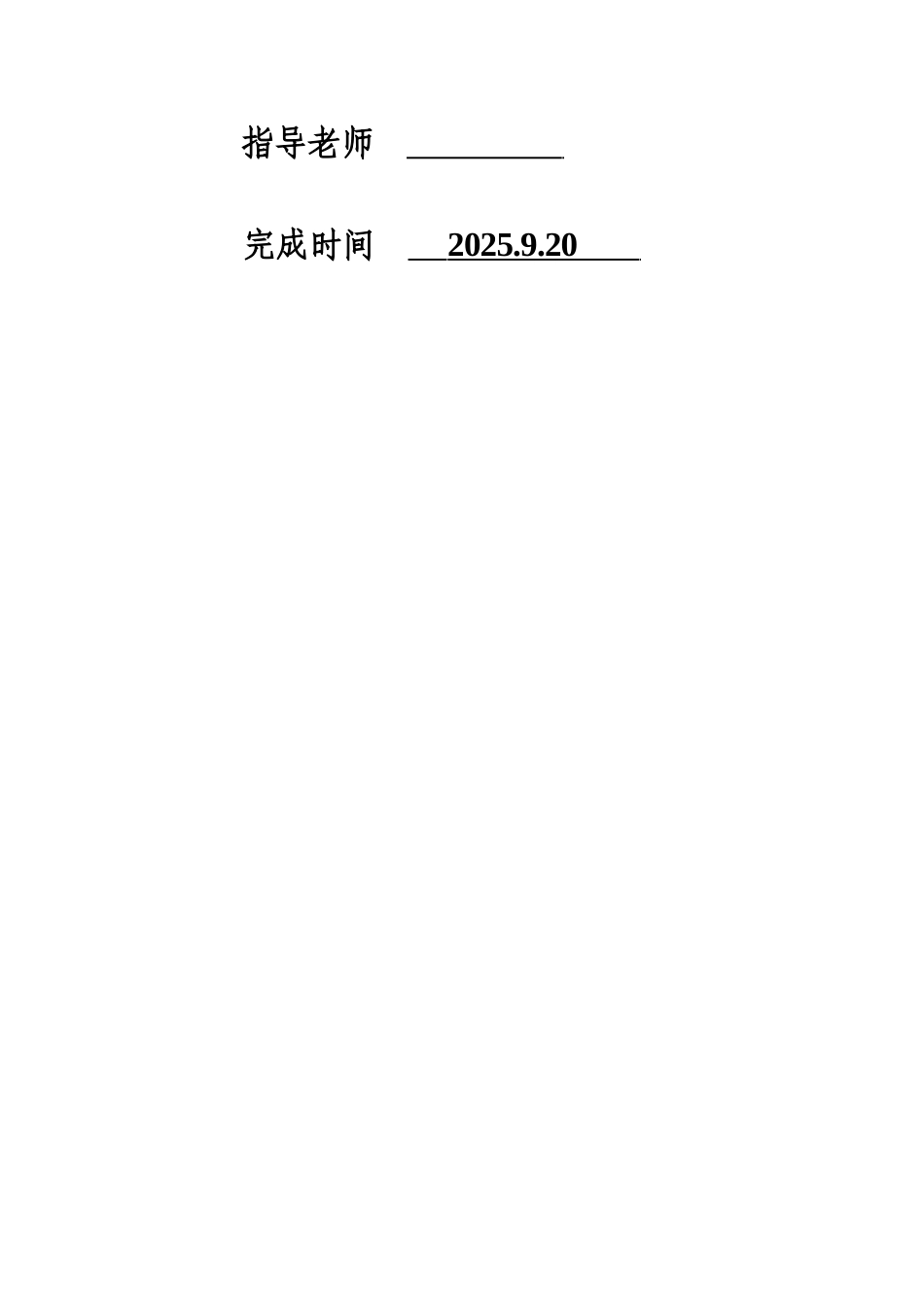

PLC 课程设计报告 题 目 智能车间流水线 专业、学号 自动化 10626102 合 作 者 学生姓名 指导老师 完成时间 2025.9.20 智能车间流水线摘要：为了适应现代自动化传送的要求，PLC 控制逐渐取代继电接触器控制成为传送控制的主要环节，使控制系统更加安全、迅速、可靠。基于 PLC 的控制原理，运用三菱公司的 FX2N 系列 PLC 来实现对工业生产常用的传送带运动的控制。本文介绍了传送带系统的基本结构、系统各部分的功能及系统的控制原理，并以光电传感器实现了对传送带的控制，达到预期控制效果。证明该系统具有较好的自动运行、检测和装载功能，提高了传送带的性能与效率，大大的节约人员劳动力，而且此系统比较稳定，因此具有可靠性。关键词：传送带；自动控制；光电传感器； Smart assembly lineAbstract:In order to meet the requirements of modern automated transmission, PLC control gradually replace the relay contactor control transfer control to become a major part of the control system more secure, fast and reliable. PLC-based control principle, the use of Mitsubishi FX2N Series PLC to achieve the industrial production used conveyor movement control. This article describes the basic structure of conveyor systems, parts of the system functions and system control theory, and the realization of the conveyor photoelectric sensor control, to achieve the desired control effect. Proved that the system has good run automatically detect and load functions, improve the performance and efficiency of the conveyor belt, greatly saving personnel labor, and this system is relatively stable, and therefore reliable.Keywords: conveyor; automatic control; photoelectric sensor;目 录目 录0第一章 系统组成和设计要求1第一节 系统组成1第二节 设计要求1第二章 硬件系统的设计2第一节 I/O 分配2第二节 系统内部接线3第三章 软件系统的设计3第一节 控制流程图3第二节 部分梯形图及解析5一、 系统运行指示5二、翻转电机运行模块5三、 推杆电机运行模块6四、 整体执行效果及应用6五、 角度调整模块7第五章 总...
