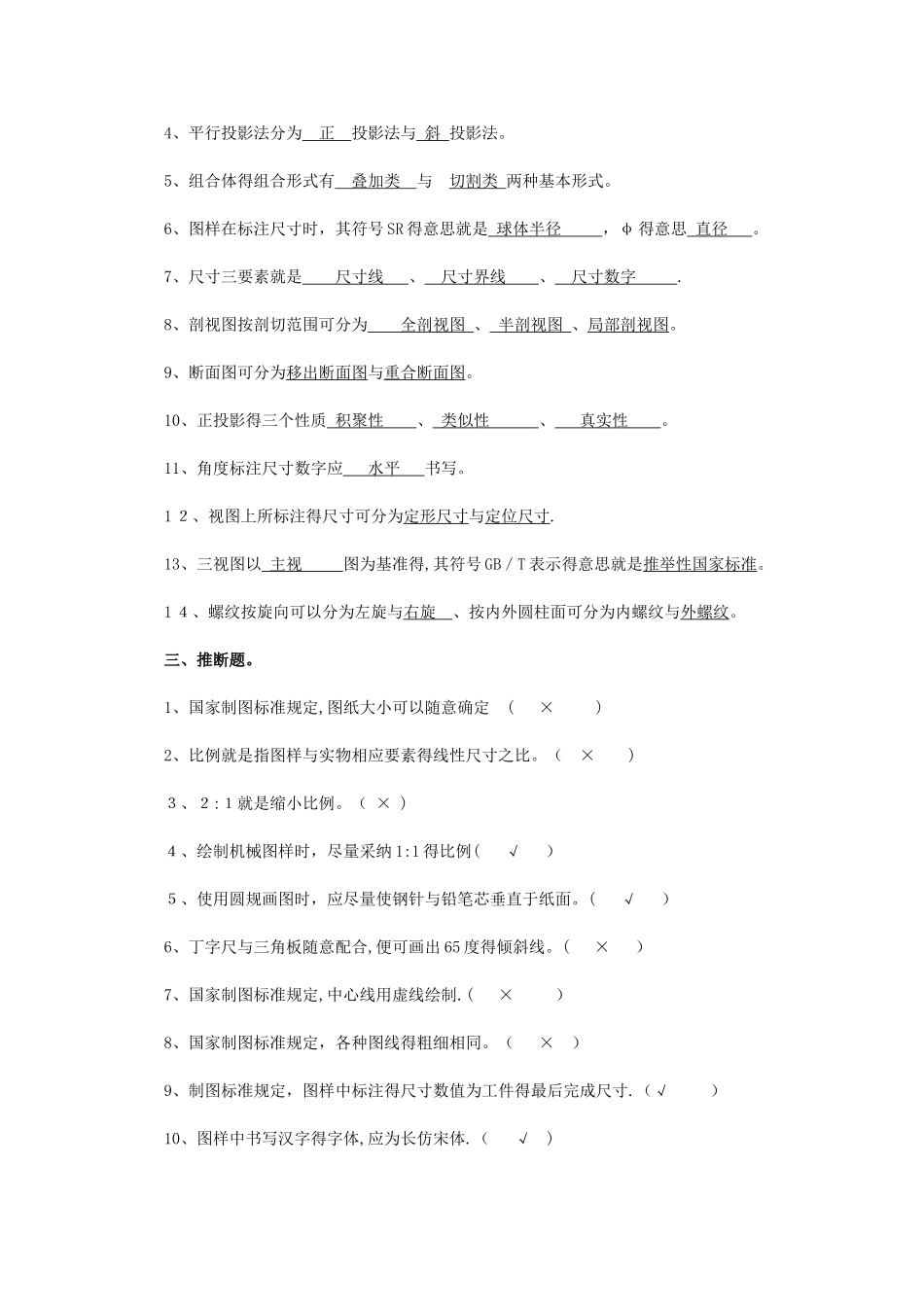

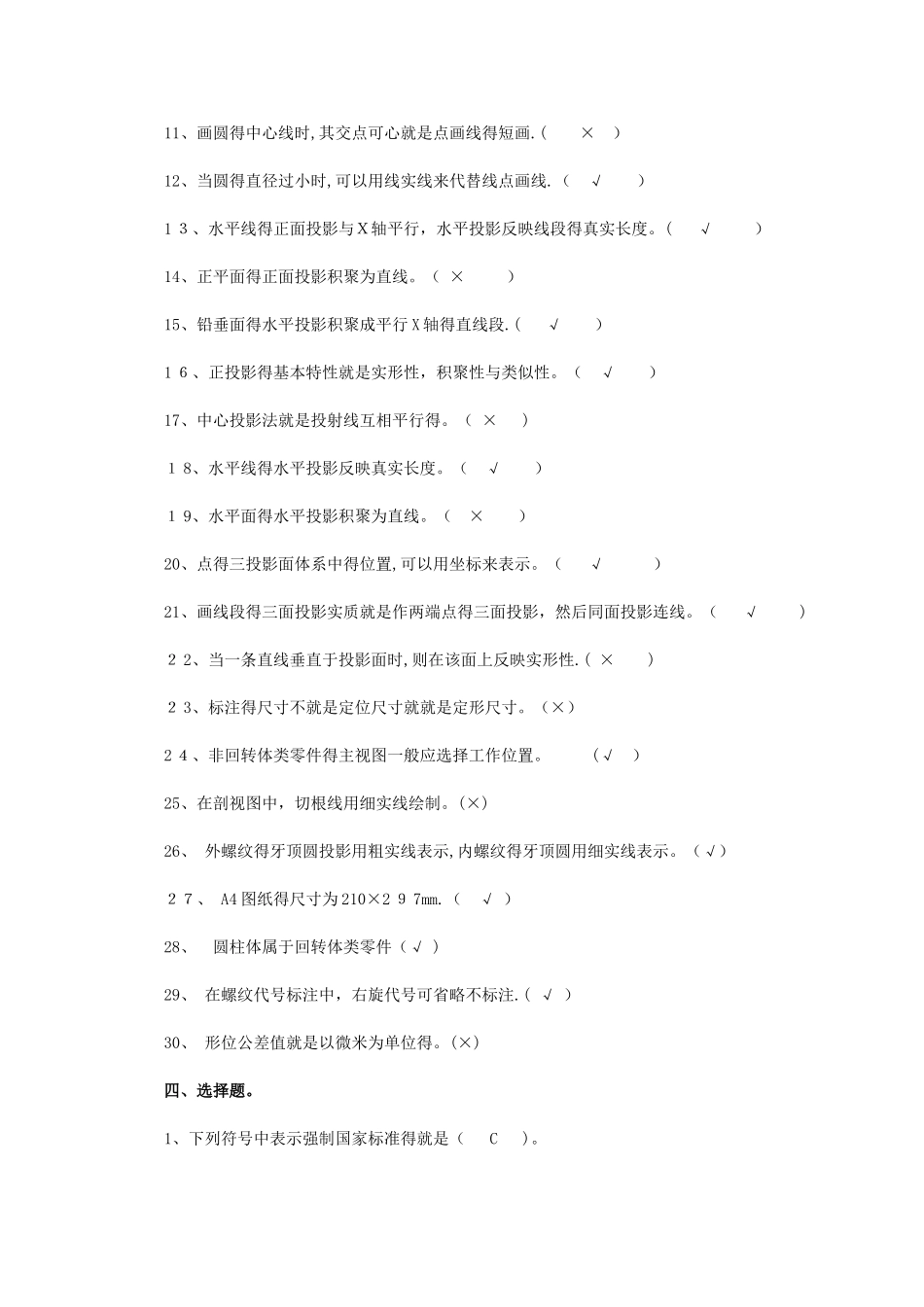

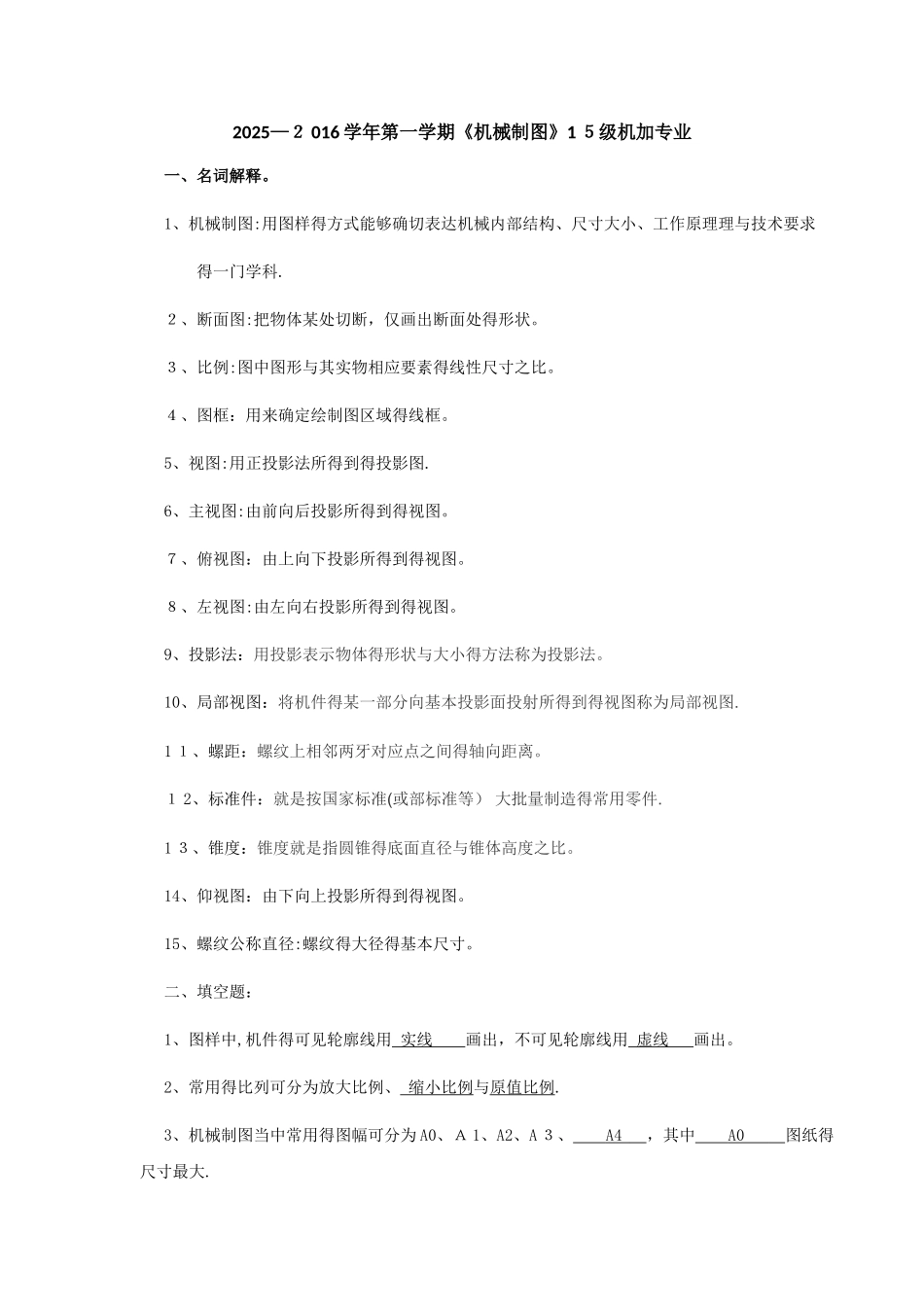

2025—２ 016 学年第一学期《机械制图》1 ５级机加专业一、名词解释。1、机械制图:用图样得方式能够确切表达机械内部结构、尺寸大小、工作原理理与技术要求 得一门学科.２、断面图:把物体某处切断，仅画出断面处得形状。３、比例:图中图形与其实物相应要素得线性尺寸之比。４、图框：用来确定绘制图区域得线框。5、视图:用正投影法所得到得投影图.6、主视图:由前向后投影所得到得视图。７、俯视图：由上向下投影所得到得视图。８、左视图:由左向右投影所得到得视图。9、投影法：用投影表示物体得形状与大小得方法称为投影法。10、局部视图：将机件得某一部分向基本投影面投射所得到得视图称为局部视图.1 １、螺距：螺纹上相邻两牙对应点之间得轴向距离。１ 2、标准件：就是按国家标准(或部标准等） 大批量制造得常用零件.1 ３、锥度：锥度就是指圆锥得底面直径与锥体高度之比。14、仰视图：由下向上投影所得到得视图。15、螺纹公称直径:螺纹得大径得基本尺寸。二、填空题：1、图样中,机件得可见轮廓线用 实线 画出，不可见轮廓线用 虚线 画出。2、常用得比列可分为放大比例、 缩小比例与原值比例.3、机械制图当中常用得图幅可分为 A0、Ａ 1、A2、A ３、 A4 ，其中 A0 图纸得尺寸最大.4、平行投影法分为 正 投影法与 斜 投影法。5、组合体得组合形式有 叠加类 与 切割类 两种基本形式。6、图样在标注尺寸时，其符号 SR 得意思就是 球体半径 ，φ 得意思 直径 。 7、尺寸三要素就是 尺寸线 、 尺寸界线 、 尺寸数字 .8、剖视图按剖切范围可分为 全剖视图 、 半剖视图 、局部剖视图。9、断面图可分为移出断面图与重合断面图。10、正投影得三个性质 积聚性 、 类似性 、 真实性 。11、角度标注尺寸数字应 水平 书写。1 ２、视图上所标注得尺寸可分为定形尺寸与定位尺寸.13、三视图以 主视 图为基准得,其符号 GB／T 表示得意思就是推举性国家标准。1 ４、螺纹按旋向可以分为左旋与右旋 、按内外圆柱面可分为内螺纹与外螺纹。三、推断题。1、国家制图标准规定,图纸大小可以随意确定 ( × )2、比例就是指图样与实物相应要素得线性尺寸之比。（ × )３、２:１就是缩小比例。（ × )４、绘制机械图样时，尽量采纳 1:1 得比例( √ ）５、使用圆规画图时，应尽量使钢针与铅笔芯垂直于纸面。( √ ）6、丁字尺与三角板随意配合,便可画出 65 度得倾斜线。( × ）7、国家制图标准...
