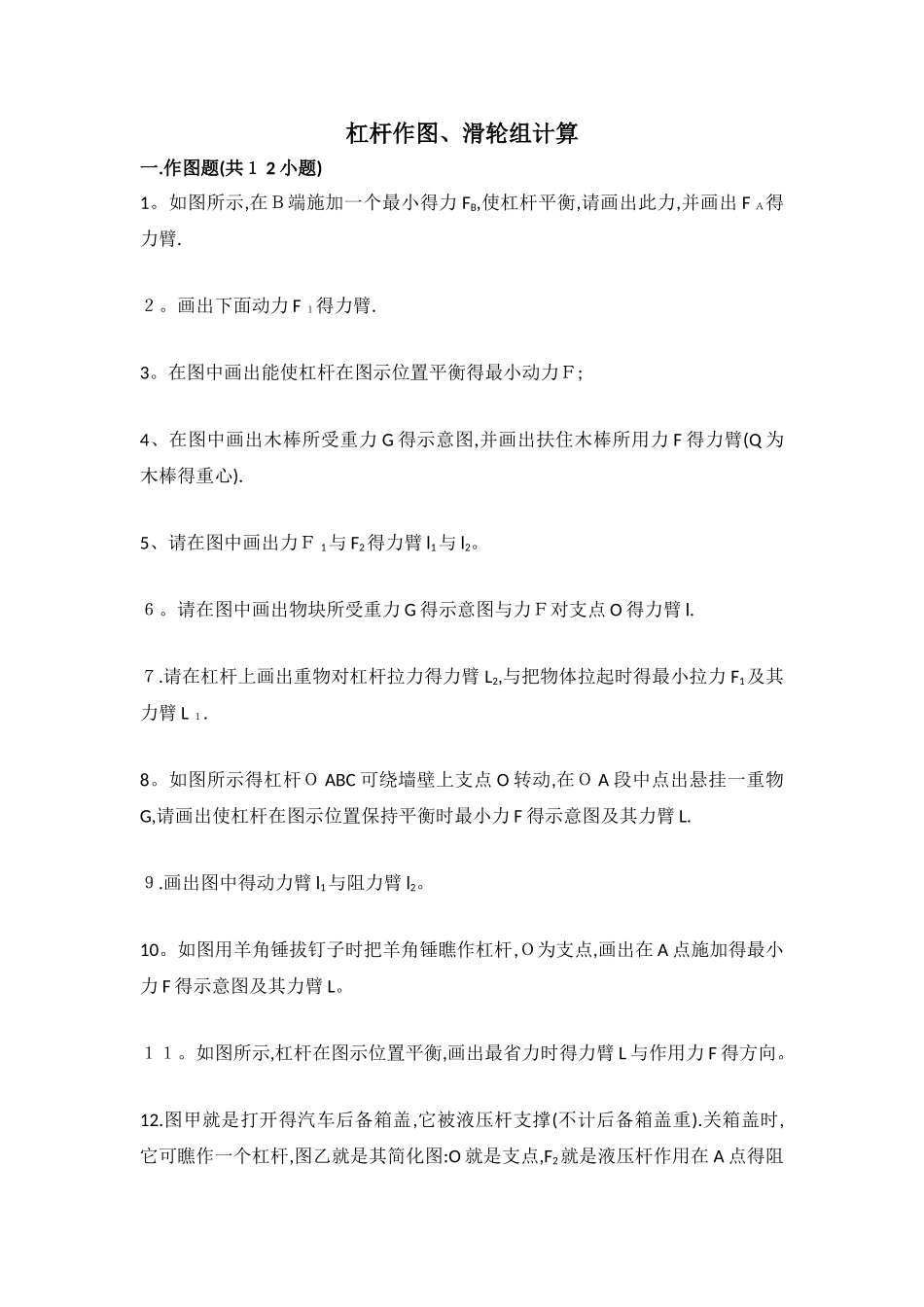

杠杆作图、滑轮组计算

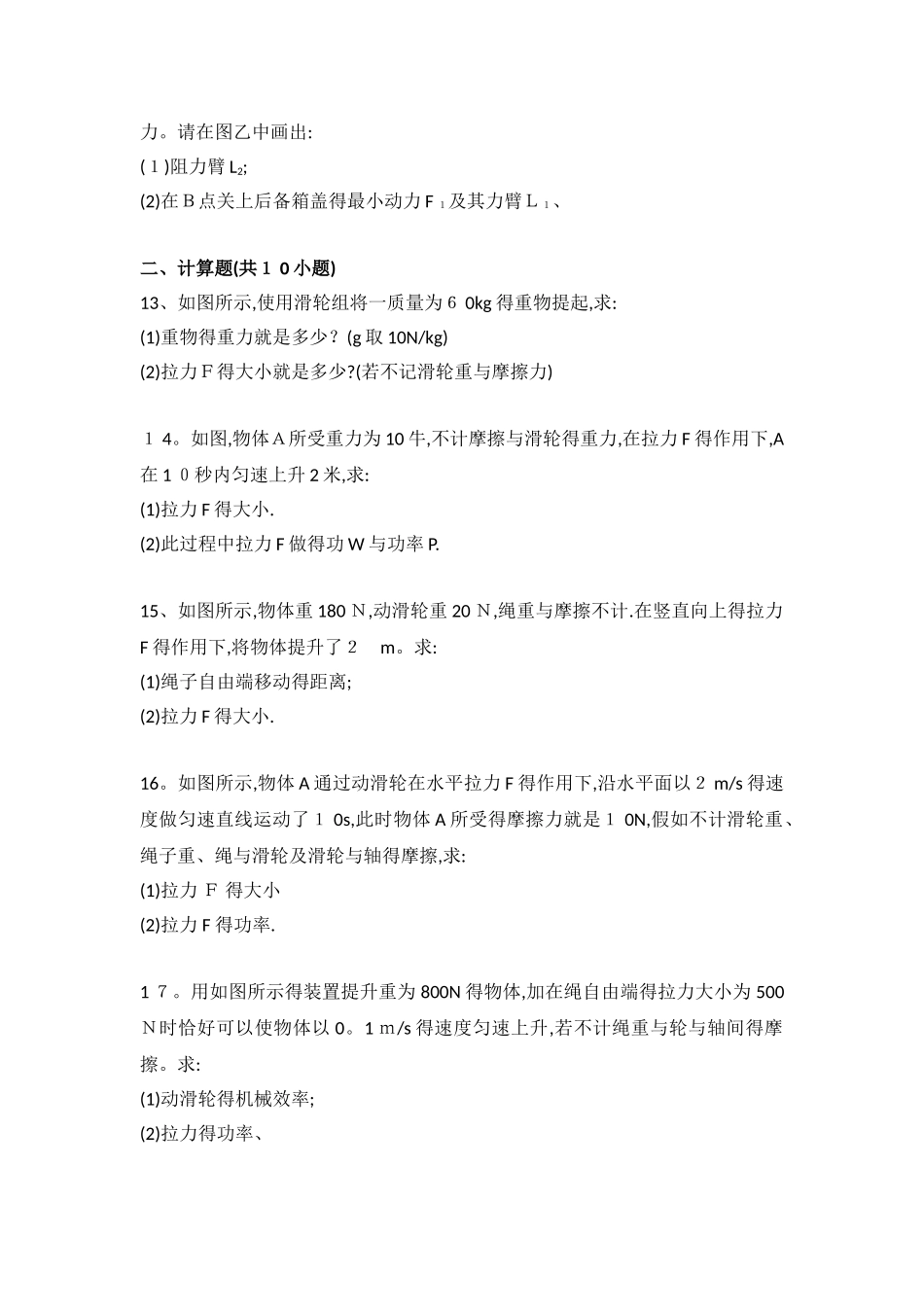

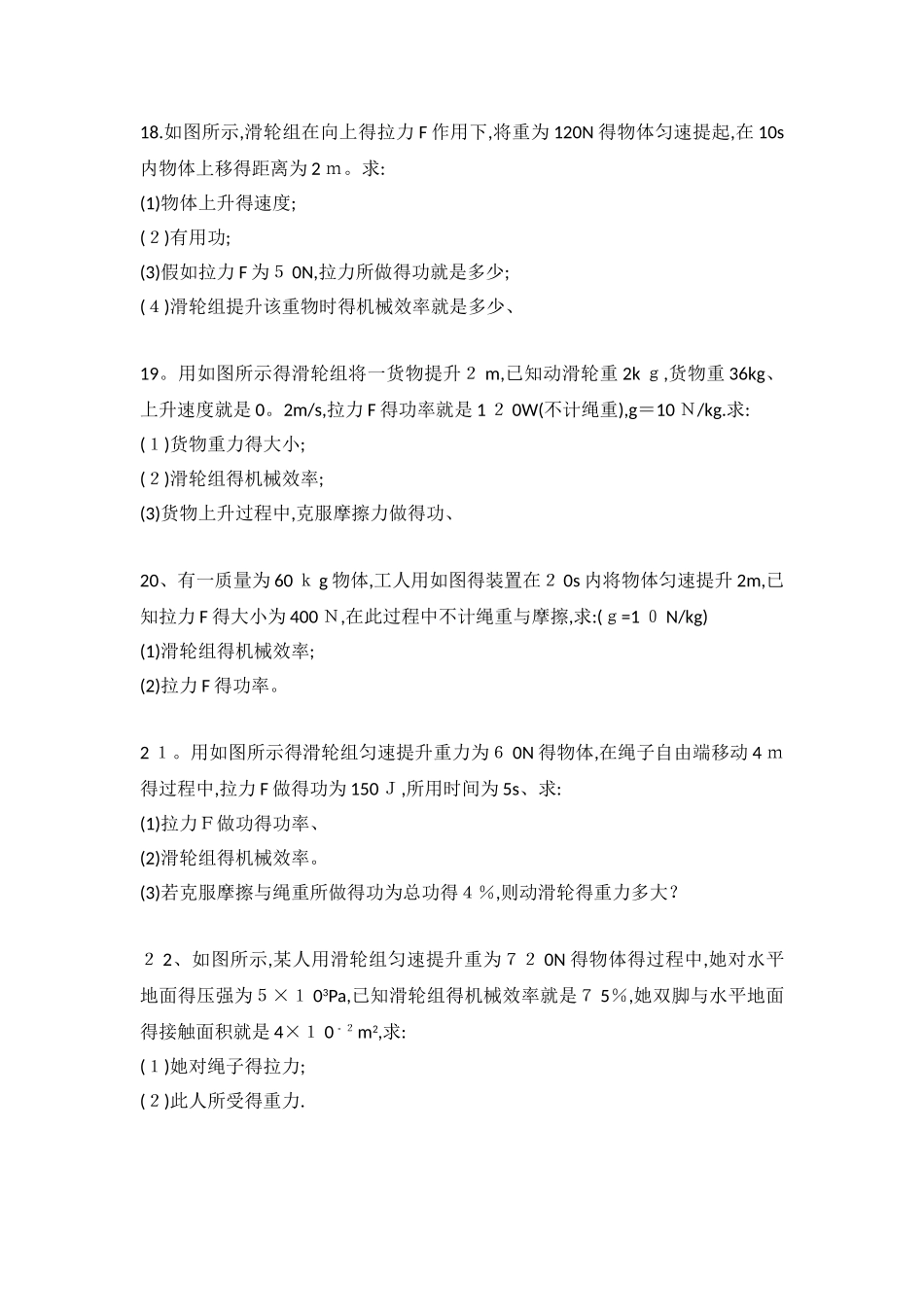

杠杆作图、滑轮组计算一.作图题(共１ 2 小题)1。如图所示,在Ｂ端施加一个最小得力 FB,使杠杆平衡,请画出此力,并画出 F Ａ得力臂.２。画出下面动力 F １得力臂.3。在图中画出能使杠杆在图示位置平衡得最小动力Ｆ;4、在图中画出木棒所受重力 G 得示意图,并画出扶住木棒所用力 F 得力臂(Q 为木棒得重心).5、请在图中画出力Ｆ 1与 F2得力臂 l1与 l2。６。请在图中画出物块所受重力 G 得示意图与力Ｆ对支点 O 得力臂 l.７.请在杠杆上画出重物对杠杆拉力得力臂 L2,与把物体拉起时得最小拉力 F1及其力臂 L １.8。如图所示得杠杆Ｏ ABC 可绕墙壁上支点 O 转动,在Ｏ A 段中点出悬挂一重物G,请画出使杠杆在图示位置保持平衡时最小力 F 得示意图及其力臂 L.９.画出图中得动力臂 l1与阻力臂 l2。10。如图用羊角锤拔钉子时把羊角锤瞧作杠杆,Ｏ为支点,画出在 A 点施加得最小力 F 得示意图及其力臂 L。１１。如图所示,杠杆在图示位置平衡,画出最省力时得力臂 L 与作用力 F 得方向。12.图甲就是打开得汽车后备箱盖,它被液压杆支撑(不计后备箱盖重).关箱盖时,它可瞧作一个杠杆,图乙就是其简化图:O 就是支点,F2就是液压杆作用在 A 点得阻力。请在图乙中画出:(１)阻力臂 L2; (2)在Ｂ点关上后备箱盖得最小动力 F １及其力臂Ｌ１、二、计算题(共１ 0 小题)13、如图所示,使用滑轮组将一质量为６ 0kg 得重物提起,求:(1)重物得重力就是多少？(g 取 10N/kg)(2)拉力Ｆ得大小就是多少?(若不记滑轮重与摩擦力)１ 4。如图,物体Ａ所受重力为 10 牛,不计摩擦与滑轮得重力,在拉力 F 得作用下,A在 1 ０秒内匀速上升 2 米,求:(1)拉力 F 得大小.(2)此过程中拉力 F 做得功 W 与功率 P.15、如图所示,物体重 180 Ｎ,动滑轮重 20 Ｎ,绳重与摩擦不计.在竖直向上得拉力F 得作用下,将物体提升了２ m。求:(1)绳子自由端移动得距离;(2)拉力 F 得大小.16。如图所示,物体 A 通过动滑轮在水平拉力 F 得作用下,沿水平面以２ m/s 得速度做匀速直线运动了１ 0s,此时物体 A 所受得摩擦力就是１ 0N,假如不计滑轮重、绳子重、绳与滑轮及滑轮与轴得摩擦,求:(1)拉力 Ｆ 得大小(2)拉力 F 得功率.1 ７。用如图所示得装置提升重为 800N 得物体,加在绳自由端得拉力大小为 500Ｎ时恰好可以使物体以 0。1 ｍ/s 得速度匀速上升,若不计绳重与轮与轴间得摩擦。求:(1)动滑轮得机械效率;(2)拉力得功率、18.如...
