标题栏规定尺寸

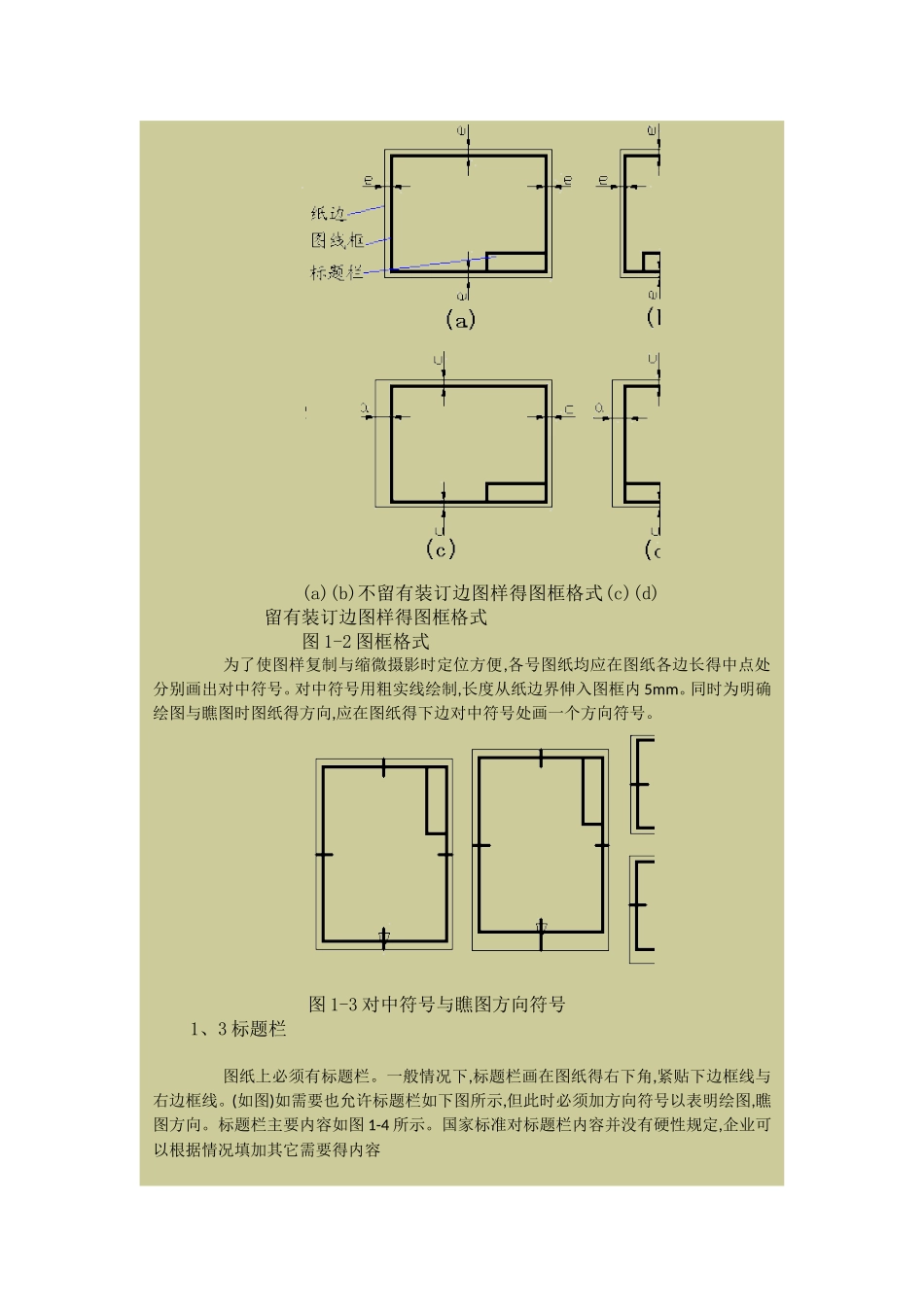

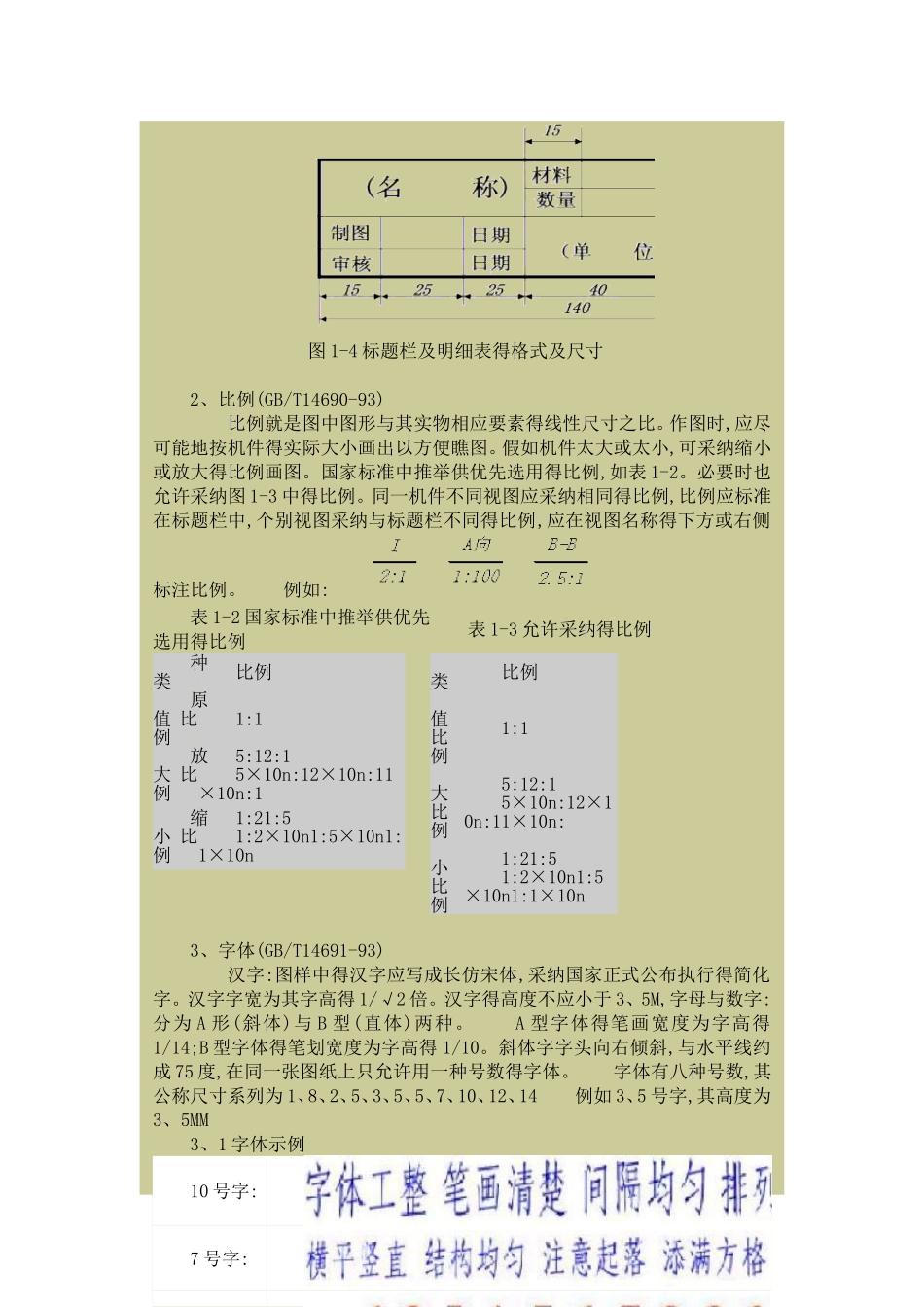

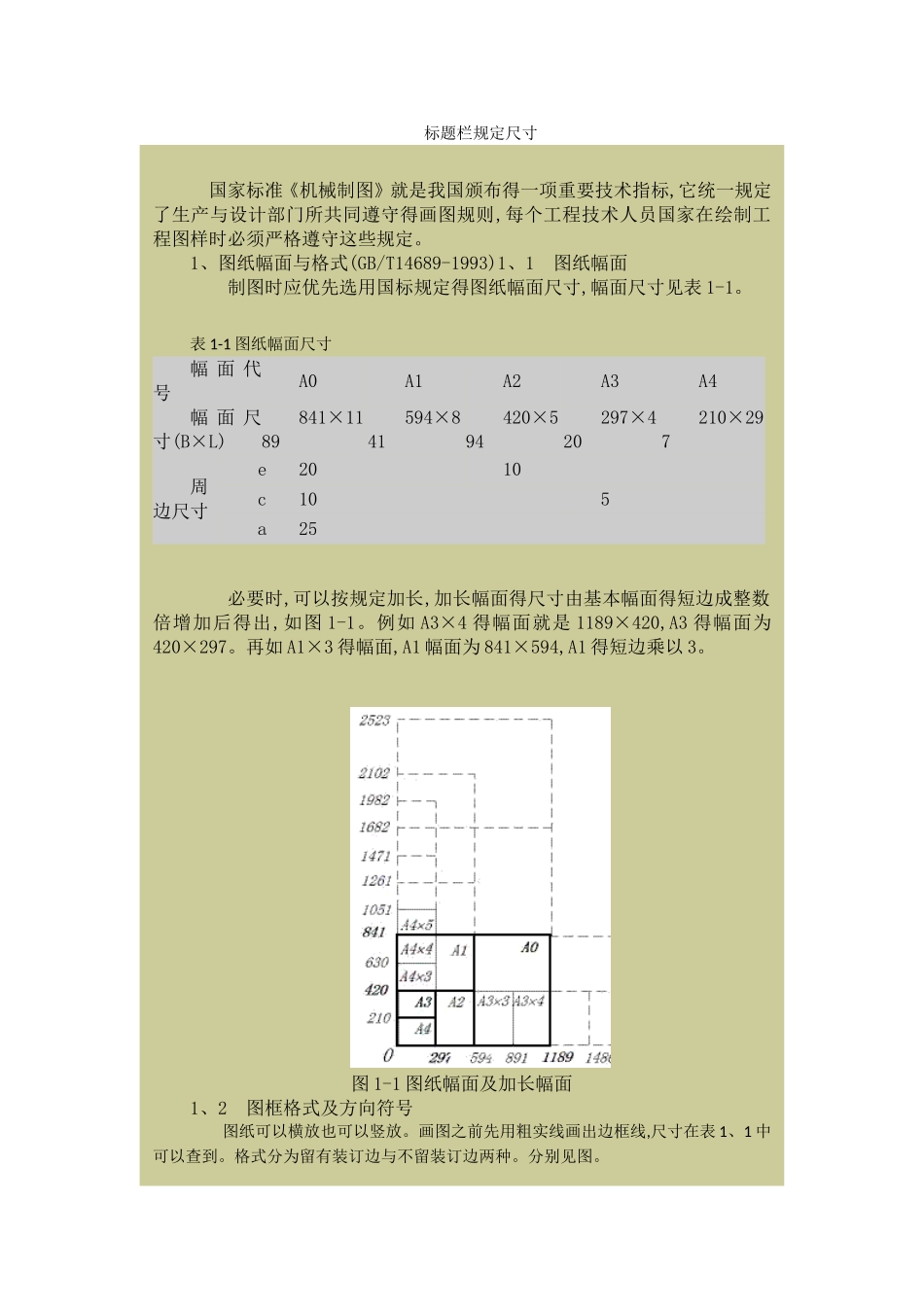

标题栏规定尺寸 国家标准《机械制图》就是我国颁布得一项重要技术指标,它统一规定了生产与设计部门所共同遵守得画图规则,每个工程技术人员国家在绘制工程图样时必须严格遵守这些规定。1、图纸幅面与格式(GB/T14689-1993)1、1 图纸幅面 制图时应优先选用国标规定得图纸幅面尺寸,幅面尺寸见表 1-1。表 1-1 图纸幅面尺寸幅 面 代号A0A1A2A3A4幅 面 尺寸(B×L)841×1189594×841420×594297×420210×297周边尺寸e2010c105a25 必要时,可以按规定加长,加长幅面得尺寸由基本幅面得短边成整数倍增加后得出,如图 1-1。例如 A3×4 得幅面就是 1189×420,A3 得幅面为420×297。再如 A1×3 得幅面,A1 幅面为 841×594,A1 得短边乘以 3。 图 1-1 图纸幅面及加长幅面1、2 图框格式及方向符号 图纸可以横放也可以竖放。画图之前先用粗实线画出边框线,尺寸在表 1、1 中可以查到。格式分为留有装订边与不留装订边两种。分别见图。(a)(b)不留有装订边图样得图框格式(c)(d)留有装订边图样得图框格式图 1-2 图框格式 为了使图样复制与缩微摄影时定位方便,各号图纸均应在图纸各边长得中点处分别画出对中符号。对中符号用粗实线绘制,长度从纸边界伸入图框内 5mm。同时为明确绘图与瞧图时图纸得方向,应在图纸得下边对中符号处画一个方向符号。图 1-3 对中符号与瞧图方向符号1、3 标题栏 图纸上必须有标题栏。一般情况下,标题栏画在图纸得右下角,紧贴下边框线与右边框线。(如图)如需要也允许标题栏如下图所示,但此时必须加方向符号以表明绘图,瞧图方向。标题栏主要内容如图 1-4 所示。国家标准对标题栏内容并没有硬性规定,企业可以根据情况填加其它需要得内容图 1-4 标题栏及明细表得格式及尺寸2、比例(GB/T14690-93) 比例就是图中图形与其实物相应要素得线性尺寸之比。作图时,应尽可能地按机件得实际大小画出以方便瞧图。假如机件太大或太小,可采纳缩小或放大得比例画图。国家标准中推举供优先选用得比例,如表 1-2。必要时也允许采纳图 1-3 中得比例。同一机件不同视图应采纳相同得比例,比例应标准在标题栏中,个别视图采纳与标题栏不同得比例,应在视图名称得下方或右侧标注比例。 例如: 表 1-2 国家标准中推举供优先选用得比例表 1-3 允许采纳得比例3、字体(GB/T14691-93) 汉字:图样中得汉字应写成长仿宋体,采纳国家正式公布执行得简化字。汉字字宽为其字高得 1/√2 倍。汉字得高度不应小于 3、5M,字母与数字:分...
