案例解析典型装配整体式剪力墙住宅施工要点

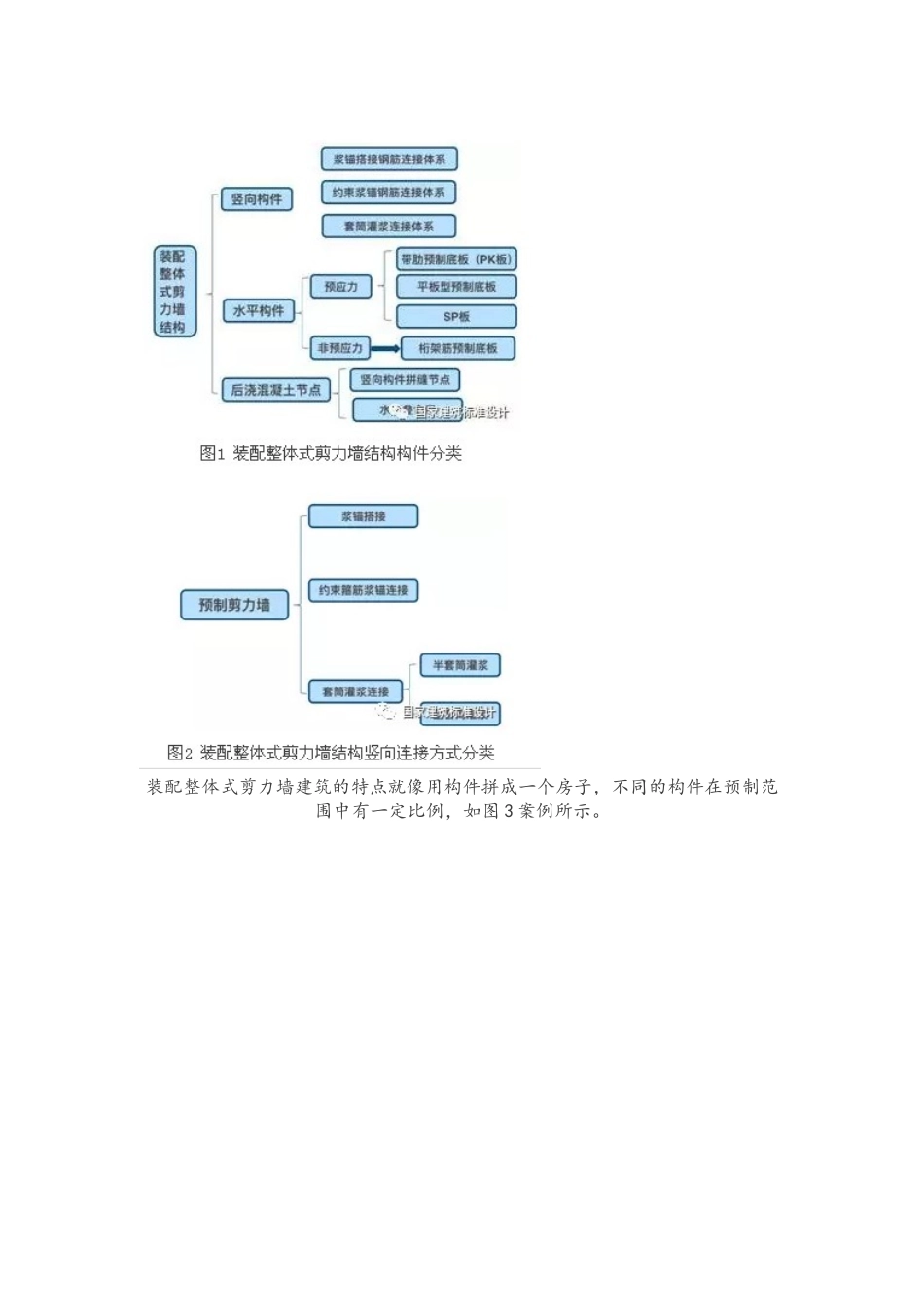

案例解析典型装配整体式剪力墙住宅施工要点2025-07-04 预制建筑网来源：国家建筑标准设计（ID：gh_b5f5a6f90796）作者：李浩一、基于套筒灌浆体系装配式剪力墙体系概述装配整体式剪力墙结构体系为主的住宅工程，无论按预制率或装配率要求进行设计，对施工来说都只是带来工程量的变化，进而直接影响施工组织方案的策划，“因地制宜、因时制宜”的施工组织变得尤为重要。qR0zhv6。YlDxL5E。在施工组织过程中，装配式建筑的质量究竟受到哪些因素的影响。本文以几个实际项目为例，将其相关工艺、问题与工程数据进行比较，对装配整体式剪力墙住宅施工要点进行简要分析。BIG9kE1。YaUKmaw。装配整体式剪力墙结构体系最重要的节点是竖向构件及其连接，较为常用节点连接工艺有浆锚搭接、约束箍筋浆锚连接、套筒灌浆连接，虽然技术和各厂家的产品均有不同特点，但是对施工组织并没有影响。fn1O0JH。sO4gN8c。水平结构也一样，虽然叠合构件包括有肋的、无肋的、预应力的、非预应力的，仅仅改变的是模板工程的投入量，或者说是模架支撑量，不同的连接方式对施工组织设计来讲并没有本质的差别，见图 1、图 2。chYI8hq。i6ILUyg。装配整体式剪力墙建筑的特点就像用构件拼成一个房子，不同的构件在预制范围中有一定比例，如图 3 案例所示。 以预制率为 55%的装配式剪力墙结构为例，地上结构 55%混凝土用量转移到构件加工厂进行作业，减少现场施工量；现场施工内容转移到构件深化设计、构件安装工艺及质量控制、精细化工器具使用，这三方面是装配撞体式剪力墙住宅施工的重要组成部分，见图 4。2d44Avm。6XgTHK3。图 4 装配式剪力墙体系施工特点二、深化设计与现场施工关联装配式住宅工程为什么要做深化设计？深化设计的主要目的就是整合所有专业图纸信息，并融合现场施工、构件生产阶段的施工措施，使构件在各阶段使用过程中顺利进行，减少或者杜绝可能出现的设计变更。mIP3lkH。M3YIDvD。在实际工程中，我们参加了很多的深化设计，选择深化设计的主要原因包括以下几个方面（见图 5）： 图 5 施工方参加深化设计的原因目前存在一个误区：将深化设计等同为“拆分构件”。深化设计是综合设计，以图 3 结构为例，为了实现 55%的工程量在现场很便捷的施工而完成的综合设计。7LqFowk。p2YPQdv。这种综合设计的必要性在于：传统设计习惯了专业分割模式，因为建筑、结构、机电、精装修等各个专业的信息在各个专业的图纸上，而一个预制构件的所有信息需...
