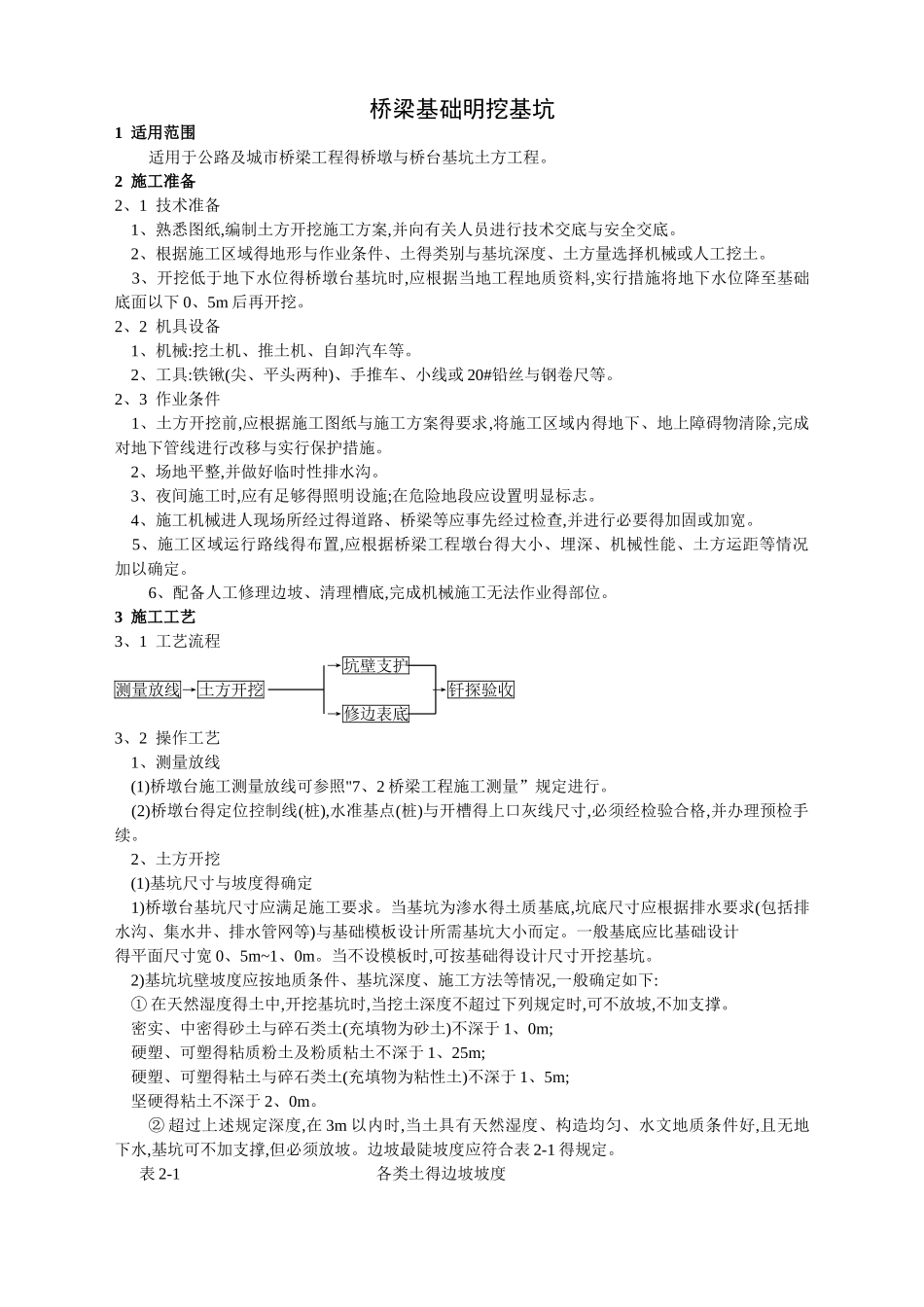

桥梁基础明挖基坑1 适用范围适用于公路及城市桥梁工程得桥墩与桥台基坑土方工程。2 施工准备2、1 技术准备 1、熟悉图纸,编制土方开挖施工方案,并向有关人员进行技术交底与安全交底。 2、根据施工区域得地形与作业条件、土得类别与基坑深度、土方量选择机械或人工挖土。 3、开挖低于地下水位得桥墩台基坑时,应根据当地工程地质资料,实行措施将地下水位降至基础底面以下 0、5m 后再开挖。2、2 机具设备 1、机械:挖土机、推土机、自卸汽车等。 2、工具:铁锹(尖、平头两种)、手推车、小线或 20#铅丝与钢卷尺等。2、3 作业条件 1、土方开挖前,应根据施工图纸与施工方案得要求,将施工区域内得地下、地上障碍物清除,完成对地下管线进行改移与实行保护措施。 2、场地平整,并做好临时性排水沟。 3、夜间施工时,应有足够得照明设施;在危险地段应设置明显标志。 4、施工机械进人现场所经过得道路、桥梁等应事先经过检查,并进行必要得加固或加宽。 5、施工区域运行路线得布置,应根据桥梁工程墩台得大小、埋深、机械性能、土方运距等情况加以确定。6、配备人工修理边坡、清理槽底,完成机械施工无法作业得部位。3 施工工艺3、1 工艺流程 →坑壁支护测量放线→土方开挖 →钎探验收 →修边表底3、2 操作工艺 1、测量放线 (1)桥墩台施工测量放线可参照"7、2 桥梁工程施工测量”规定进行。 (2)桥墩台得定位控制线(桩),水准基点(桩)与开槽得上口灰线尺寸,必须经检验合格,并办理预检手续。 2、土方开挖 (1)基坑尺寸与坡度得确定 1)桥墩台基坑尺寸应满足施工要求。当基坑为渗水得土质基底,坑底尺寸应根据排水要求(包括排水沟、集水井、排水管网等)与基础模板设计所需基坑大小而定。一般基底应比基础设计得平面尺寸宽 0、5m~1、0m。当不设模板时,可按基础得设计尺寸开挖基坑。 2)基坑坑壁坡度应按地质条件、基坑深度、施工方法等情况,一般确定如下: ① 在天然湿度得土中,开挖基坑时,当挖土深度不超过下列规定时,可不放坡,不加支撑。 密实、中密得砂土与碎石类土(充填物为砂土)不深于 1、0m; 硬塑、可塑得粘质粉土及粉质粘土不深于 1、25m; 硬塑、可塑得粘土与碎石类土(充填物为粘性土)不深于 1、5m; 坚硬得粘土不深于 2、0m。② 超过上述规定深度,在 3m 以内时,当土具有天然湿度、构造均匀、水文地质条件好,且无地下水,基坑可不加支撑,但必须放坡。边坡最陡坡度应符合表 2-1 得规定。 表 2-1 各类土得边坡坡度坑壁土...
