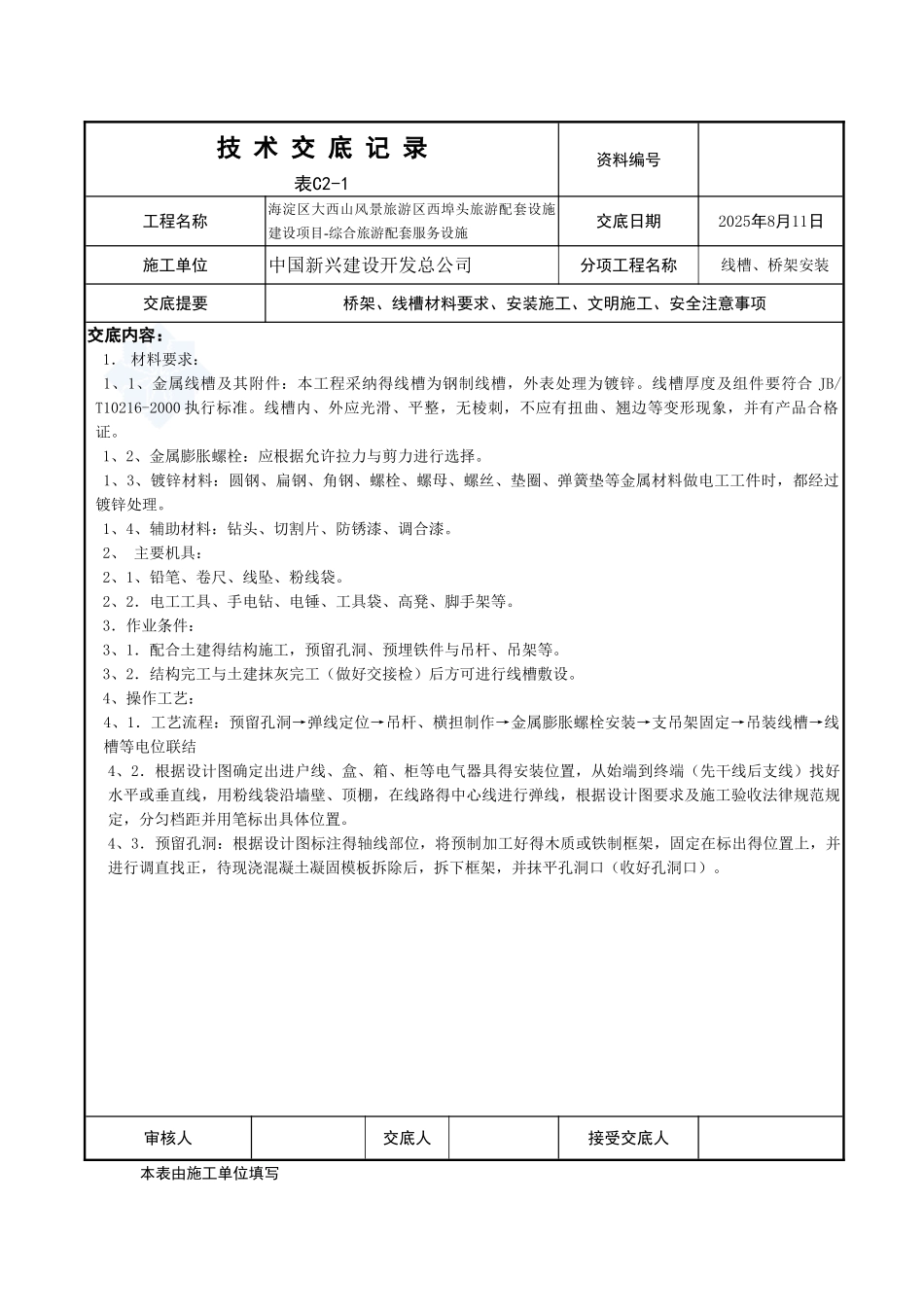

技 术 交 底 记 录表C2-1资料编号工程名称海淀区大西山风景旅游区西埠头旅游配套设施建设项目-综合旅游配套服务设施交底日期2025年8月11日施工单位中国新兴建设开发总公司分项工程名称 线槽、桥架安装交底提要桥架、线槽材料要求、安装施工、文明施工、安全注意事项交底内容：1． 材料要求：1、1、金属线槽及其附件：本工程采纳得线槽为钢制线槽，外表处理为镀锌。线槽厚度及组件要符合 JB/T10216-2000 执行标准。线槽内、外应光滑、平整，无棱刺，不应有扭曲、翘边等变形现象，并有产品合格证。1、2、金属膨胀螺栓：应根据允许拉力与剪力进行选择。1、3、镀锌材料：圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都经过镀锌处理。1、4、辅助材料：钻头、切割片、防锈漆、调合漆。2、 主要机具：2、1、铅笔、卷尺、线坠、粉线袋。2、2．电工工具、手电钻、电锤、工具袋、高凳、脚手架等。3．作业条件：3、1．配合土建得结构施工，预留孔洞、预埋铁件与吊杆、吊架等。3、2．结构完工与土建抹灰完工（做好交接检）后方可进行线槽敷设。4、操作工艺：4、1．工艺流程：预留孔洞→弹线定位→吊杆、横担制作→金属膨胀螺栓安装→支吊架固定→吊装线槽→线槽等电位联结4、2．根据设计图确定出进户线、盒、箱、柜等电气器具得安装位置，从始端到终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚，在线路得中心线进行弹线，根据设计图要求及施工验收法律规范规定，分匀档距并用笔标出具体位置。4、3．预留孔洞：根据设计图标注得轴线部位，将预制加工好得木质或铁制框架，固定在标出得位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。审核人交底人接受交底人本表由施工单位填写技 术 交 底 记 录表C2-1资料编号工程名称海淀区大西山风景旅游区西埠头旅游配套设施建设项目-综合旅游配套服务设施交底日期2025年8月11日施工单位中国新兴建设开发总公司分项工程名称线槽、桥架安装交底提要桥架、线槽材料要求、安装施工、文明施工、安全注意事项4、4．支架与吊架安装要求及预埋吊杆、吊架：4、4、1．支架与吊架安装要求：1、支架与吊架用钢材应平直，无显著扭曲。下料后长短偏差应在 5mm 范围内，切口处应打磨并做防腐处理。2、支架与吊架安装牢固，保证横平竖直，在有坡度得建筑物上安装支架与吊架应与建筑物有相同坡度。3、固定支点间距不应大于 1、5...
