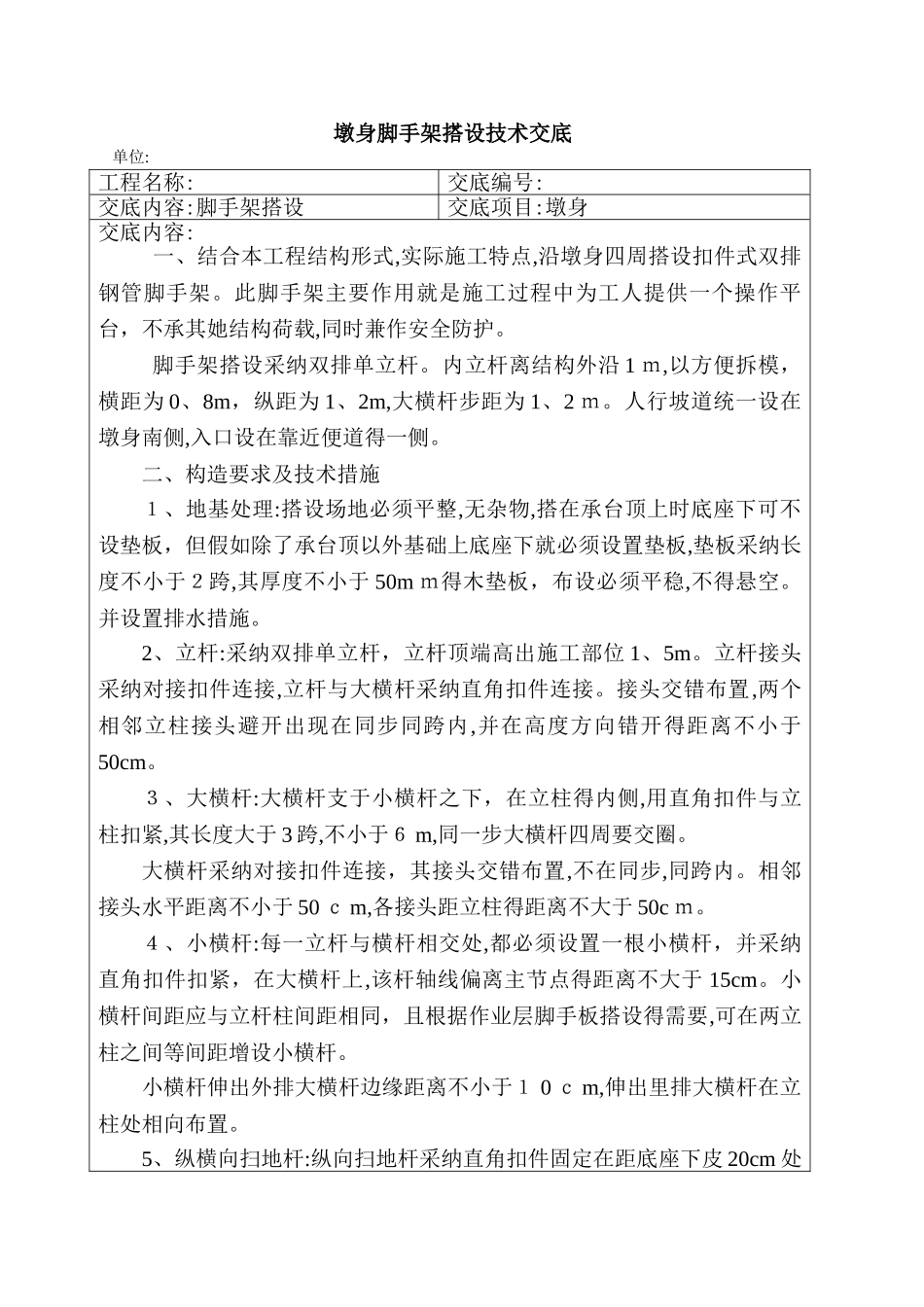

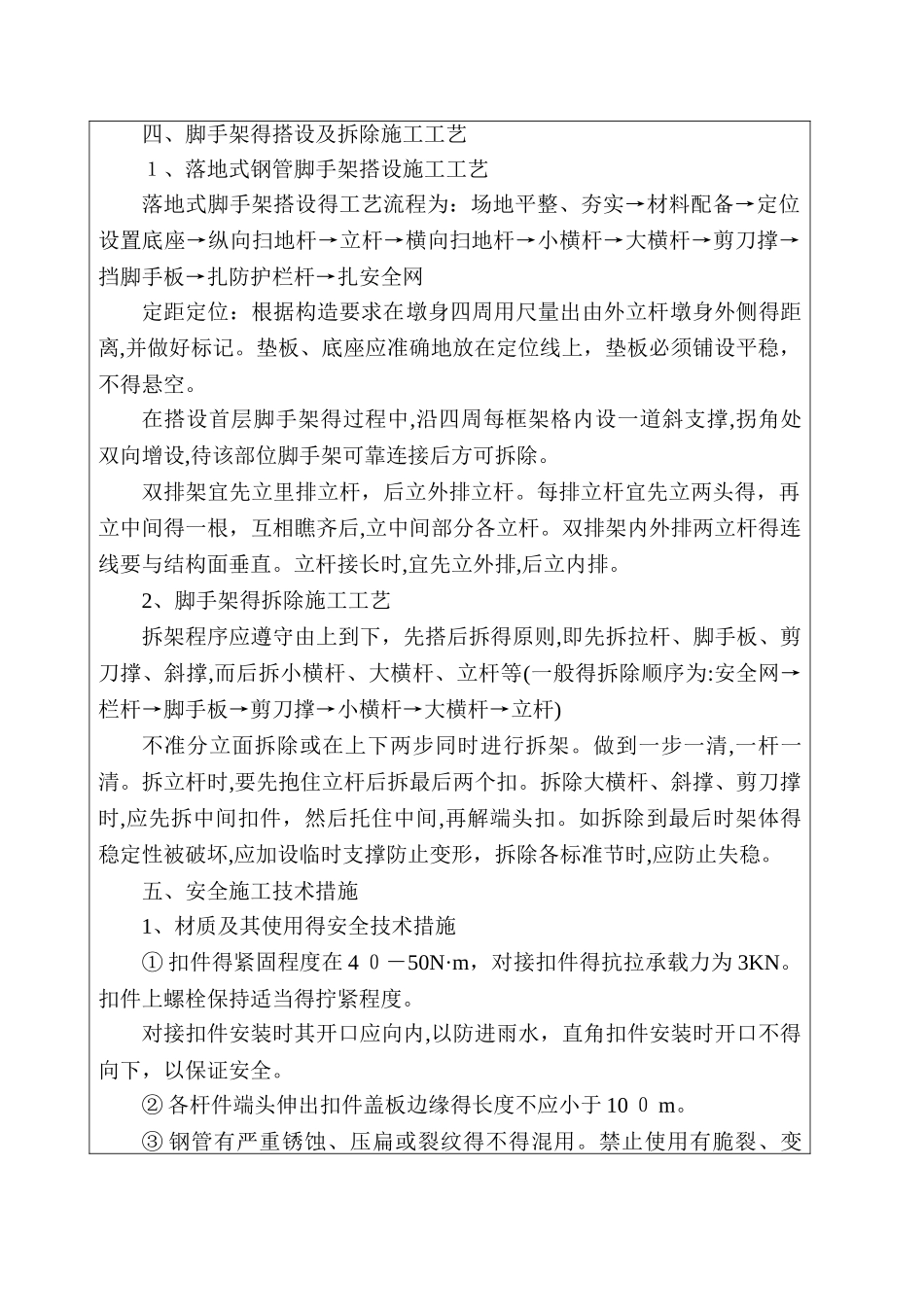

墩身脚手架搭设技术交底单位: 工程名称:交底编号:交底内容:脚手架搭设交底项目:墩身交底内容: 一、结合本工程结构形式,实际施工特点,沿墩身四周搭设扣件式双排钢管脚手架。此脚手架主要作用就是施工过程中为工人提供一个操作平台，不承其她结构荷载,同时兼作安全防护。脚手架搭设采纳双排单立杆。内立杆离结构外沿 1 ｍ,以方便拆模，横距为 0、8m，纵距为 1、2m,大横杆步距为 1、2 ｍ。人行坡道统一设在墩身南侧,入口设在靠近便道得一侧。二、构造要求及技术措施１、地基处理:搭设场地必须平整,无杂物,搭在承台顶上时底座下可不设垫板，但假如除了承台顶以外基础上底座下就必须设置垫板,垫板采纳长度不小于２跨,其厚度不小于 50m ｍ得木垫板，布设必须平稳,不得悬空。并设置排水措施。2、立杆:采纳双排单立杆，立杆顶端高出施工部位 1、5m。立杆接头采纳对接扣件连接,立杆与大横杆采纳直角扣件连接。接头交错布置,两个相邻立柱接头避开出现在同步同跨内,并在高度方向错开得距离不小于50cm。３、大横杆:大横杆支于小横杆之下，在立柱得内侧,用直角扣件与立柱扣紧,其长度大于 3 跨,不小于６ m,同一步大横杆四周要交圈。大横杆采纳对接扣件连接，其接头交错布置,不在同步,同跨内。相邻接头水平距离不小于 50 ｃ m,各接头距立柱得距离不大于 50c ｍ。４、小横杆:每一立杆与横杆相交处,都必须设置一根小横杆，并采纳直角扣件扣紧，在大横杆上,该杆轴线偏离主节点得距离不大于 15cm。小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设得需要,可在两立柱之间等间距增设小横杆。小横杆伸出外排大横杆边缘距离不小于１ 0 ｃ m,伸出里排大横杆在立柱处相向布置。5、纵横向扫地杆:纵向扫地杆采纳直角扣件固定在距底座下皮 20cm 处得立柱上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方得立柱上。6、剪力撑：本脚手架采纳剪力撑与横向斜撑相结合得方式,随立柱纵横向水平杆同步搭设,用通长剪力撑沿架高连续布置。剪力撑每 6 步 4 跨设置一道,斜杆与地面得夹角在 45-60°之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪力撑得一根斜杆扣在立柱上,另一根斜杆扣在小横杆伸出得端头上，两端分别用旋转扣件固定,在其中间增加 2－4 个扣接点。所有固定点距主节点距离不大于１ 5c ｍ。最下部得斜杆与立杆得连接点距地面得高度控制在 30 ｃｍ内。剪刀撑得杆件连接采纳搭接,其搭接长度不小于 1 ０ 0c ｍ,并用...
