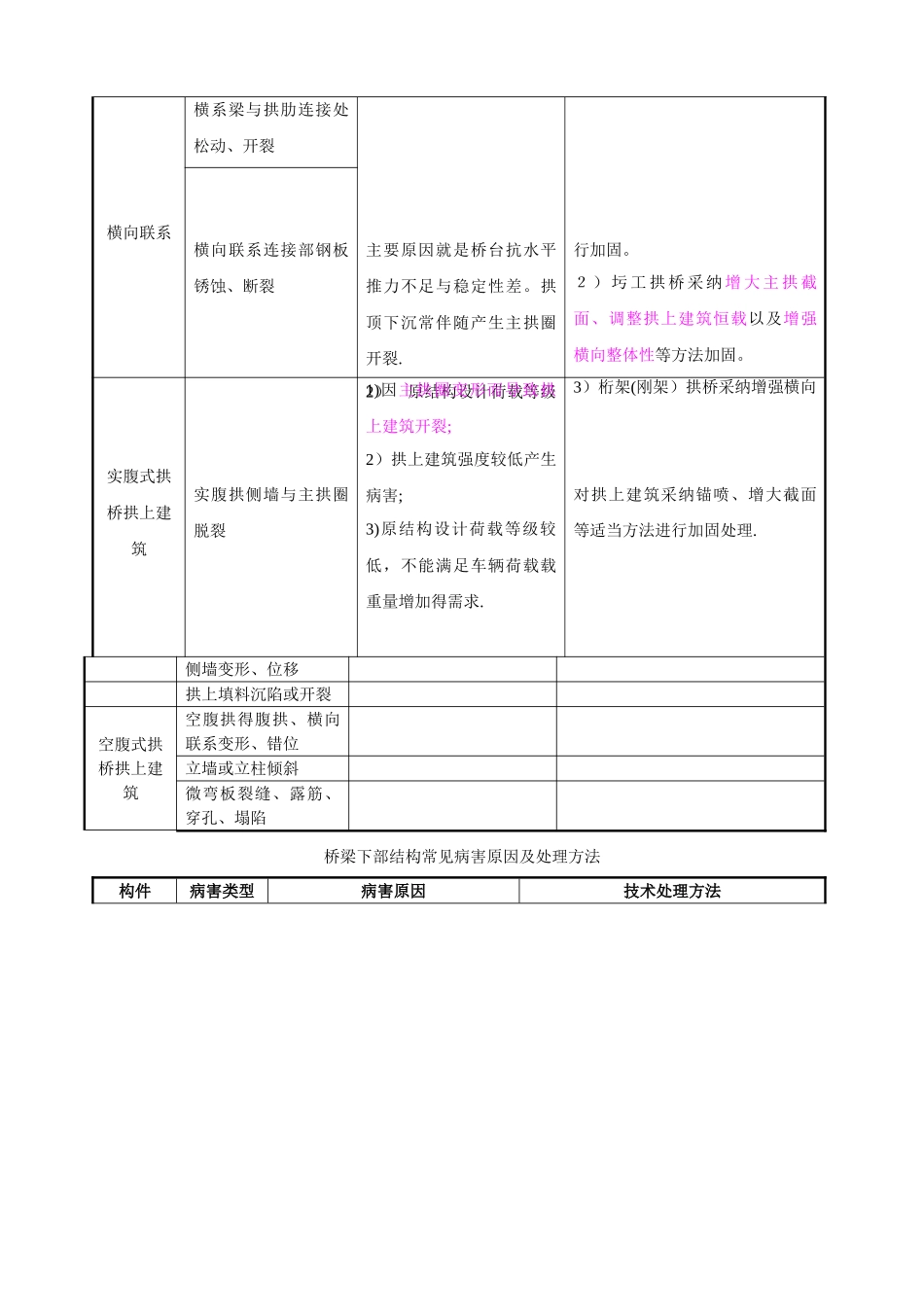

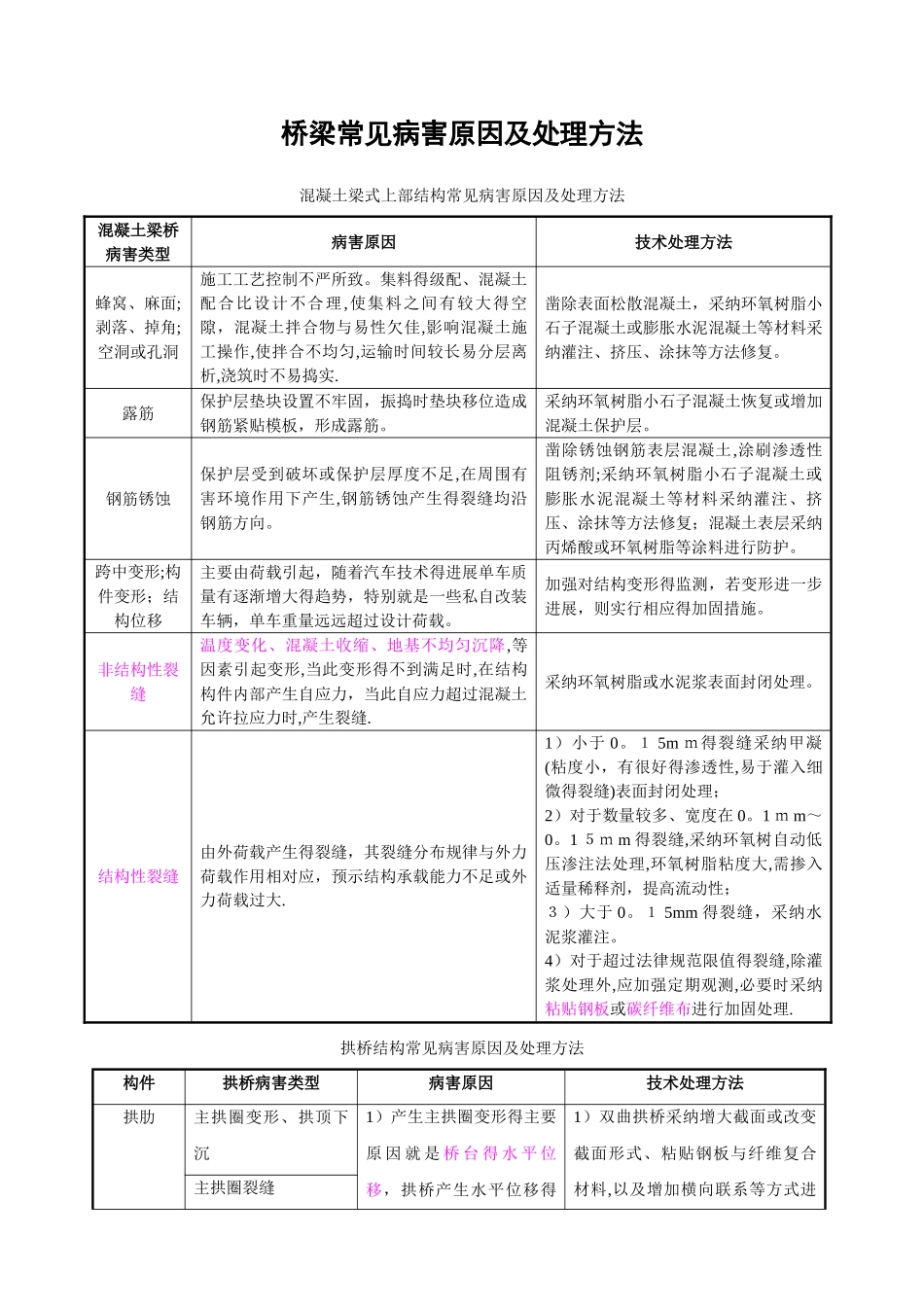

桥梁常见病害原因及处理方法混凝土梁式上部结构常见病害原因及处理方法混凝土梁桥病害类型病害原因技术处理方法蜂窝、麻面;剥落、掉角;空洞或孔洞施工工艺控制不严所致。集料得级配、混凝土配合比设计不合理,使集料之间有较大得空隙，混凝土拌合物与易性欠佳,影响混凝土施工操作,使拌合不均匀,运输时间较长易分层离析,浇筑时不易捣实.凿除表面松散混凝土，采纳环氧树脂小石子混凝土或膨胀水泥混凝土等材料采纳灌注、挤压、涂抹等方法修复。露筋保护层垫块设置不牢固，振捣时垫块移位造成钢筋紧贴模板，形成露筋。采纳环氧树脂小石子混凝土恢复或增加混凝土保护层。钢筋锈蚀保护层受到破坏或保护层厚度不足,在周围有害环境作用下产生,钢筋锈蚀产生得裂缝均沿钢筋方向。凿除锈蚀钢筋表层混凝土,涂刷渗透性阻锈剂;采纳环氧树脂小石子混凝土或膨胀水泥混凝土等材料采纳灌注、挤压、涂抹等方法修复；混凝土表层采纳丙烯酸或环氧树脂等涂料进行防护。跨中变形;构件变形；结构位移主要由荷载引起，随着汽车技术得进展单车质量有逐渐增大得趋势，特别就是一些私自改装车辆，单车重量远远超过设计荷载。加强对结构变形得监测，若变形进一步进展，则实行相应得加固措施。非结构性裂缝温度变化、混凝土收缩、地基不均匀沉降,等因素引起变形,当此变形得不到满足时,在结构构件内部产生自应力，当此自应力超过混凝土允许拉应力时,产生裂缝.采纳环氧树脂或水泥浆表面封闭处理。结构性裂缝由外荷载产生得裂缝，其裂缝分布规律与外力荷载作用相对应，预示结构承载能力不足或外力荷载过大.1）小于 0。１ 5m ｍ得裂缝采纳甲凝(粘度小，有很好得渗透性,易于灌入细微得裂缝)表面封闭处理；2）对于数量较多、宽度在 0。1 ｍ m～0。1 ５ｍ m 得裂缝,采纳环氧树自动低压渗注法处理,环氧树脂粘度大,需掺入适量稀释剂，提高流动性；３）大于 0。１ 5mm 得裂缝，采纳水泥浆灌注。4）对于超过法律规范限值得裂缝,除灌浆处理外,应加强定期观测,必要时采纳粘贴钢板或碳纤维布进行加固处理.拱桥结构常见病害原因及处理方法构件拱桥病害类型病害原因技术处理方法拱肋主拱圈变形、拱顶下沉1）产生主拱圈变形得主要原 因 就 是 桥 台 得 水 平 位移，拱桥产生水平位移得1）双曲拱桥采纳增大截面或改变截面形式、粘贴钢板与纤维复合材料,以及增加横向联系等方式进主拱圈裂缝主要原因就是桥台抗水平推力不足与稳定性差。拱顶下沉常伴随产生主拱圈开裂.2） 原结构...
