桥梁栏杆施工方案

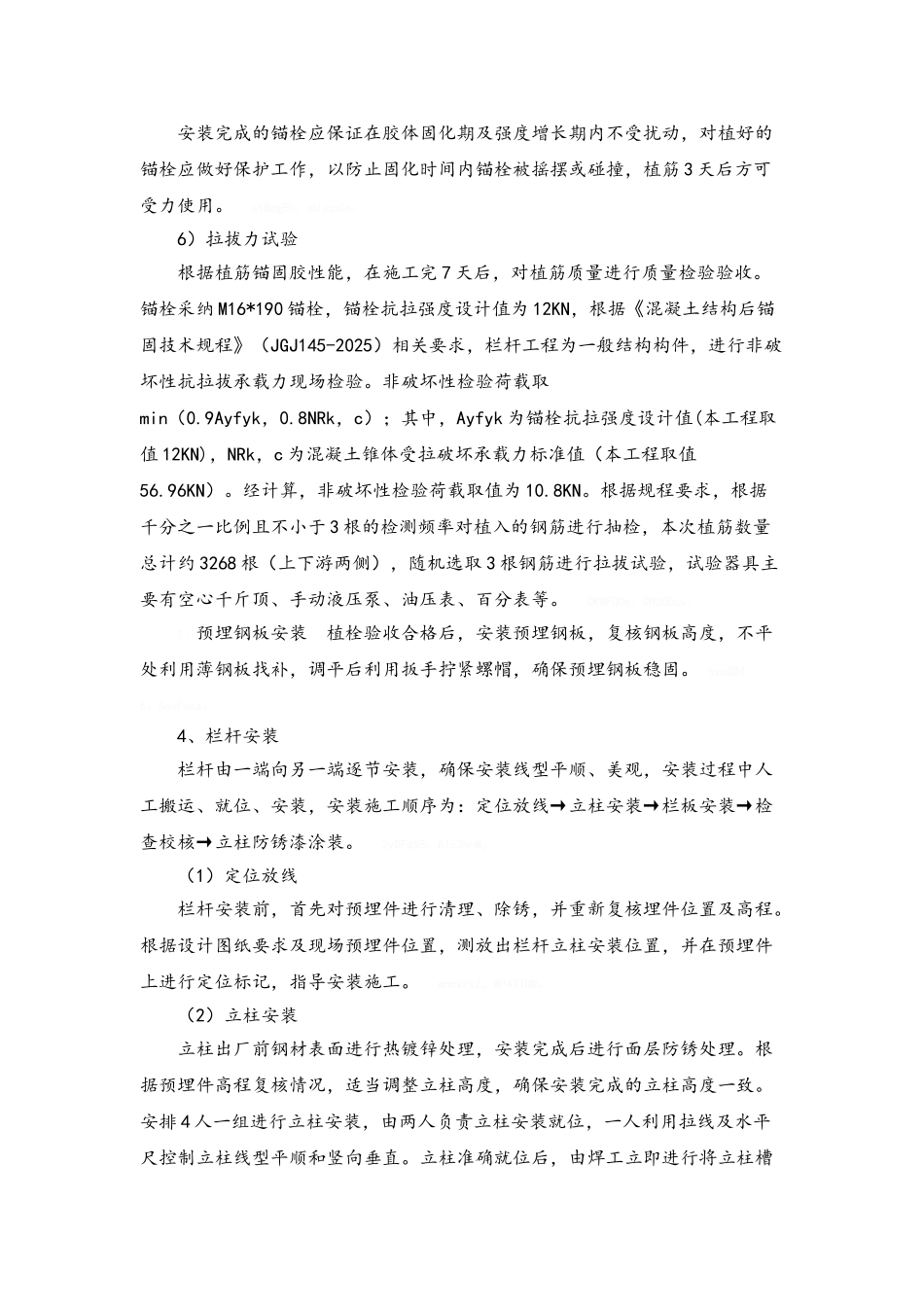

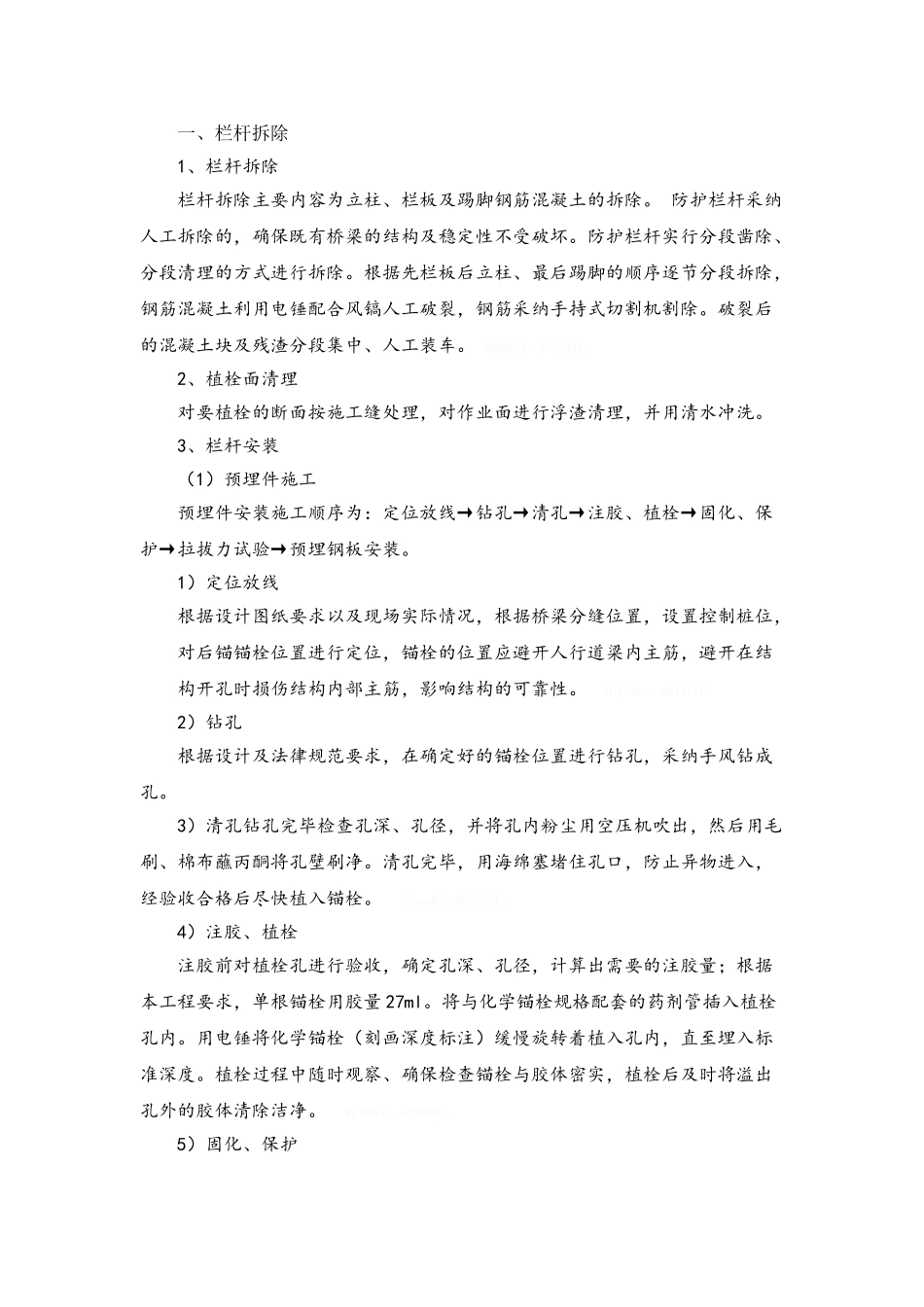

一、栏杆拆除 1、栏杆拆除 栏杆拆除主要内容为立柱、栏板及踢脚钢筋混凝土的拆除。 防护栏杆采纳人工拆除的，确保既有桥梁的结构及稳定性不受破坏。防护栏杆实行分段凿除、分段清理的方式进行拆除。根据先栏板后立柱、最后踢脚的顺序逐节分段拆除，钢筋混凝土利用电锤配合风镐人工破裂，钢筋采纳手持式切割机割除。破裂后的混凝土块及残渣分段集中、人工装车。 BOWO5fE。h3JzAat。2、植栓面清理 对要植栓的断面按施工缝处理，对作业面进行浮渣清理，并用清水冲洗。3、栏杆安装 （1）预埋件施工 预埋件安装施工顺序为：定位放线→钻孔→清孔→注胶、植栓→固化、保护→拉拔力试验→预埋钢板安装。 1）定位放线 根据设计图纸要求以及现场实际情况，根据桥梁分缝位置，设置控制桩位，对后锚锚栓位置进行定位，锚栓的位置应避开人行道梁内主筋，避开在结构开孔时损伤结构内部主筋，影响结构的可靠性。 UIx0Tbc。e8T5IvT。2）钻孔 根据设计及法律规范要求，在确定好的锚栓位置进行钻孔，采纳手风钻成孔。3）清孔钻孔完毕检查孔深、孔径，并将孔内粉尘用空压机吹出，然后用毛刷、棉布蘸丙酮将孔壁刷净。清孔完毕，用海绵塞堵住孔口，防止异物进入，经验收合格后尽快植入锚栓。 J4yrcMf。U5THtz1。4）注胶、植栓 注胶前对植栓孔进行验收，确定孔深、孔径，计算出需要的注胶量；根据本工程要求，单根锚栓用胶量 27ml。将与化学锚栓规格配套的药剂管插入植栓孔内。用电锤将化学锚栓（刻画深度标注）缓慢旋转着植入孔内，直至埋入标准深度。植栓过程中随时观察、确保检查锚栓与胶体密实，植栓后及时将溢出孔外的胶体清除洁净。 NyIG8EA。njK8MUh。5）固化、保护 安装完成的锚栓应保证在胶体固化期及强度增长期内不受扰动，对植好的锚栓应做好保护工作，以防止固化时间内锚栓被摇摆或碰撞，植筋 3 天后方可受力使用。 xY8mgEh。mUjqcGo。6）拉拔力试验 根据植筋锚固胶性能，在施工完 7 天后，对植筋质量进行质量检验验收。锚栓采纳 M16*190 锚栓，锚栓抗拉强度设计值为 12KN，根据《混凝土结构后锚固技术规程》（JGJ145-2025）相关要求，栏杆工程为一般结构构件，进行非破坏性抗拉拔承载力现场检验。非破坏性检验荷载取min（0.9Ayfyk，0.8NRk，c）；其中，Ayfyk 为锚栓抗拉强度设计值(本工程取值 12KN)，NRk，c 为混凝土锥体受拉破坏承载力标准值（本工程取值56.96KN）。经计算，非破坏性检验荷载取值为 10.8KN。根据规程要求，...
