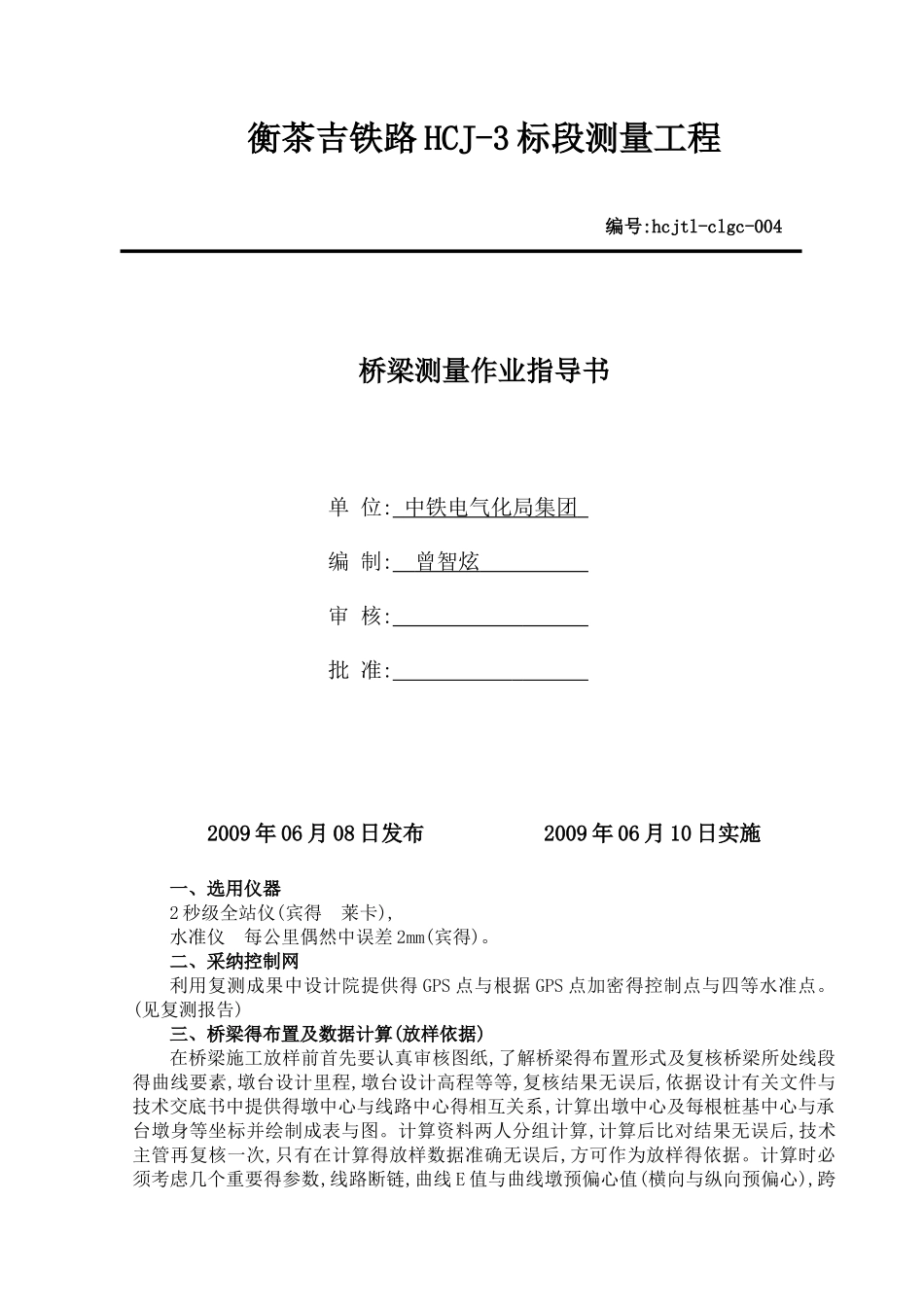

衡茶吉铁路 HCJ-3 标段测量工程 编号:hcjtl-clgc-004 桥梁测量作业指导书 单 位: 中铁电气化局集团 编 制: 曾智炫 审 核: 批 准: 2009 年 06 月 08 日发布 2009 年 06 月 10 日实施一、选用仪器2 秒级全站仪(宾得 莱卡),水准仪 每公里偶然中误差 2mm(宾得)。二、采纳控制网利用复测成果中设计院提供得 GPS 点与根据 GPS 点加密得控制点与四等水准点。(见复测报告)三、桥梁得布置及数据计算(放样依据)在桥梁施工放样前首先要认真审核图纸,了解桥梁得布置形式及复核桥梁所处线段得曲线要素,墩台设计里程,墩台设计高程等等,复核结果无误后,依据设计有关文件与技术交底书中提供得墩中心与线路中心得相互关系,计算出墩中心及每根桩基中心与承台墩身等坐标并绘制成表与图。计算资料两人分组计算,计算后比对结果无误后,技术主管再复核一次,只有在计算得放样数据准确无误后,方可作为放样得依据。计算时必须考虑几个重要得参数,线路断链,曲线 E 值与曲线墩预偏心值(横向与纵向预偏心),跨武广特大桥设计预偏心值除 E 值外还有纵向预偏心(即将墩中心得设计里程沿线路方向偏移,再向法线方向外移 E 才就是墩得中心位置)。在对结构物标高内业计算过程当中,要综合考虑该结构物所处里程段得“位置”及主线设计得特别说明。如该结构物就是在竖曲线得哪一处,该段有无加宽、就是否在外侧超高段上或超高渐变段上、支座得类型厚度、墩帽得尺寸等,保证计算数据得准确无误。标高计算时还要检查路面内轨顶标高与各个构造物之间得标高尺寸就是否相符。1、简支梁在曲线上得布置随着曲线量计算理论得不断完善,施工技术水平得日益提高,曲梁将逐步应用于曲线上。但目前曲线桥上得梁仍就是简支直线梁,铁路曲线桥布置方式如图所示。下面就这种曲线桥布置方法进行阐述。1.1 梁得布置方式 设在曲线上得梁式桥目前梁体仍然就是直得,为了适应桥上线路得需要,各孔梁中线得连线就是折线。考虑到列车在曲线上行驶时,每孔梁得外侧受力较大等因素,应合理得布置梁中线,以使得内外两片梁受力较为均衡。一般情况下,梁在曲线上得布置有下列两种方式: (1)平分中矢布置。即梁中线位于弦长中矢 f 得平分线,如图 2(a)所示,这时梁中线到跨中线得距离 f1=f/2、新衡阳纾解线特大桥采纳本方法布置。 (1)切线布置。即梁中线位于跨中线路中线得切线上,如图 2(b)所示,这 f1=02、梁在曲线上布置得规定为了尽量使梁内外侧受力接近均衡,梁中线得具体布置,应...
