梁工程钢筋混凝土简支梁桥上部结构设计本科学位论文

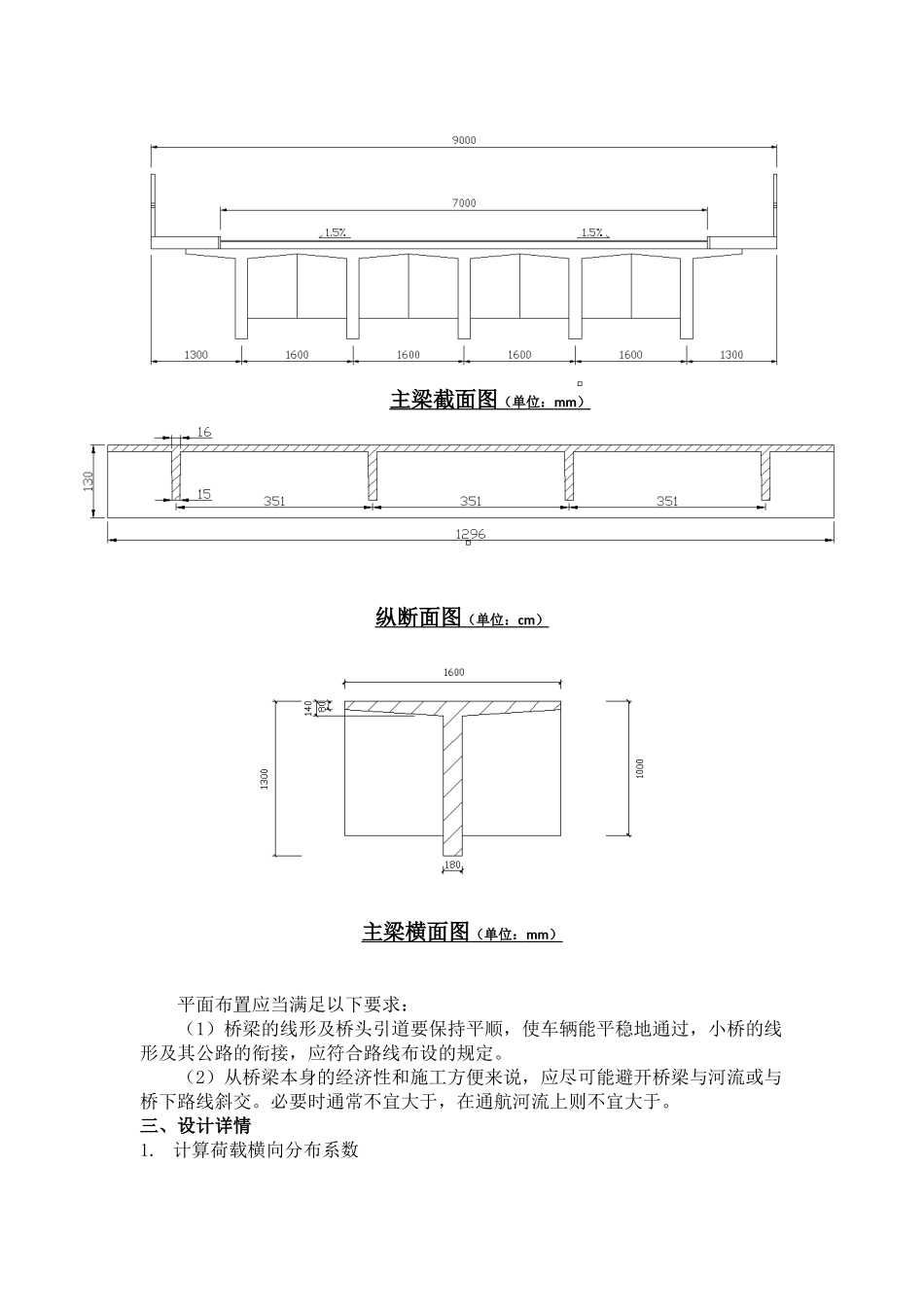

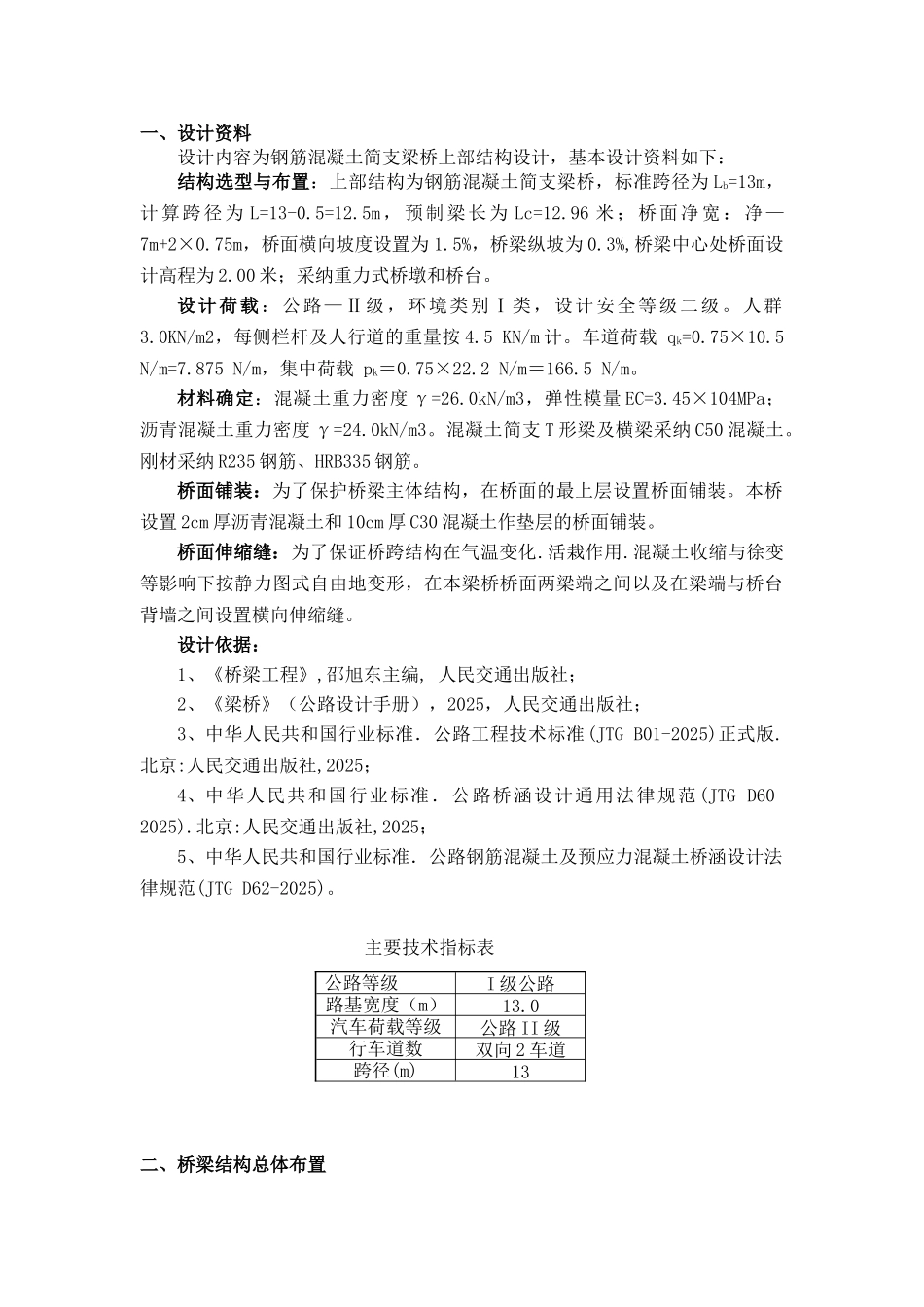

一、设计资料设计内容为钢筋混凝土简支梁桥上部结构设计，基本设计资料如下：结构选型与布置：上部结构为钢筋混凝土简支梁桥，标准跨径为 Lb=13m，计算跨径为 L=13-0.5=12.5m，预制梁长为 Lc=12.96 米；桥面净宽：净—7m+2×0.75m，桥面横向坡度设置为 1.5%，桥梁纵坡为 0.3%,桥梁中心处桥面设计高程为 2.00 米；采纳重力式桥墩和桥台。设计荷载：公路—Ⅱ级，环境类别Ⅰ类，设计安全等级二级。人群3.0KN/m2，每侧栏杆及人行道的重量按 4.5 KN/m 计。车道荷载 qk=0.75×10.5 N/m=7.875 N/m，集中荷载 pk＝0.75×22.2 N/m＝166.5 N/m。材料确定：混凝土重力密度 γ=26.0kN/m3，弹性模量 EC=3.45×104MPa；沥青混凝土重力密度 γ=24.0kN/m3。混凝土简支 T 形梁及横梁采纳 C50 混凝土。刚材采纳 R235 钢筋、HRB335 钢筋。桥面铺装：为了保护桥梁主体结构，在桥面的最上层设置桥面铺装。本桥设置 2cm 厚沥青混凝土和 10cm 厚 C30 混凝土作垫层的桥面铺装。桥面伸缩缝：为了保证桥跨结构在气温变化.活栽作用.混凝土收缩与徐变等影响下按静力图式自由地变形，在本梁桥桥面两梁端之间以及在梁端与桥台背墙之间设置横向伸缩缝。设计依据：1、《桥梁工程》,邵旭东主编, 人民交通出版社；2、《梁桥》（公路设计手册），2025，人民交通出版社； 3、中华人民共和国行业标准．公路工程技术标准(JTG B01-2025)正式版.北京:人民交通出版社,2025； 4、中华人民共和国行业标准．公路桥涵设计通用法律规范(JTG D60-2025).北京:人民交通出版社,2025； 5、中华人民共和国行业标准．公路钢筋混凝土及预应力混凝土桥涵设计法律规范(JTG D62-2025)。主要技术指标表二、桥梁结构总体布置公路等级I 级公路路基宽度（m）13.0汽车荷载等级公路 II 级行车道数双向 2 车道跨径(m)13主梁截面图 （单位： mm ） 纵断面图 （单位： cm ） 主梁横面图 （单位： mm ） 平面布置应当满足以下要求：（1）桥梁的线形及桥头引道要保持平顺，使车辆能平稳地通过，小桥的线形及其公路的衔接，应符合路线布设的规定。（2）从桥梁本身的经济性和施工方便来说，应尽可能避开桥梁与河流或与桥下路线斜交。必要时通常不宜大于，在通航河流上则不宜大于。三、设计详情1. 计算荷载横向分布系数1.1.当荷载位于支点处，利用杠杆原理法计算 横断面对于 1#梁： 1#梁 对于汽车荷载 对于人群荷载 对于 2＃梁：2＃梁 对于汽车荷载 对...
