毕业设计-单片机篮球比赛记分器

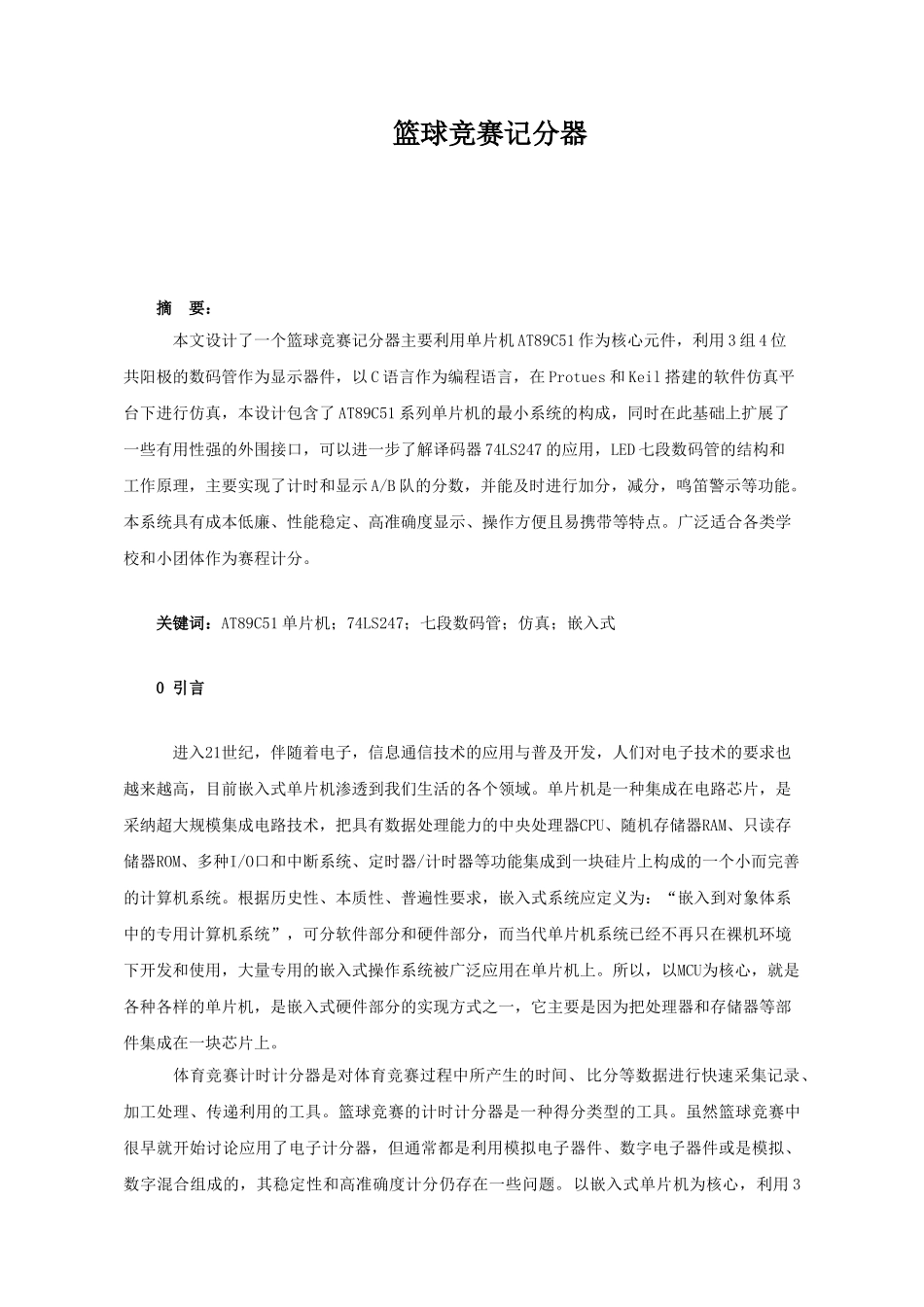

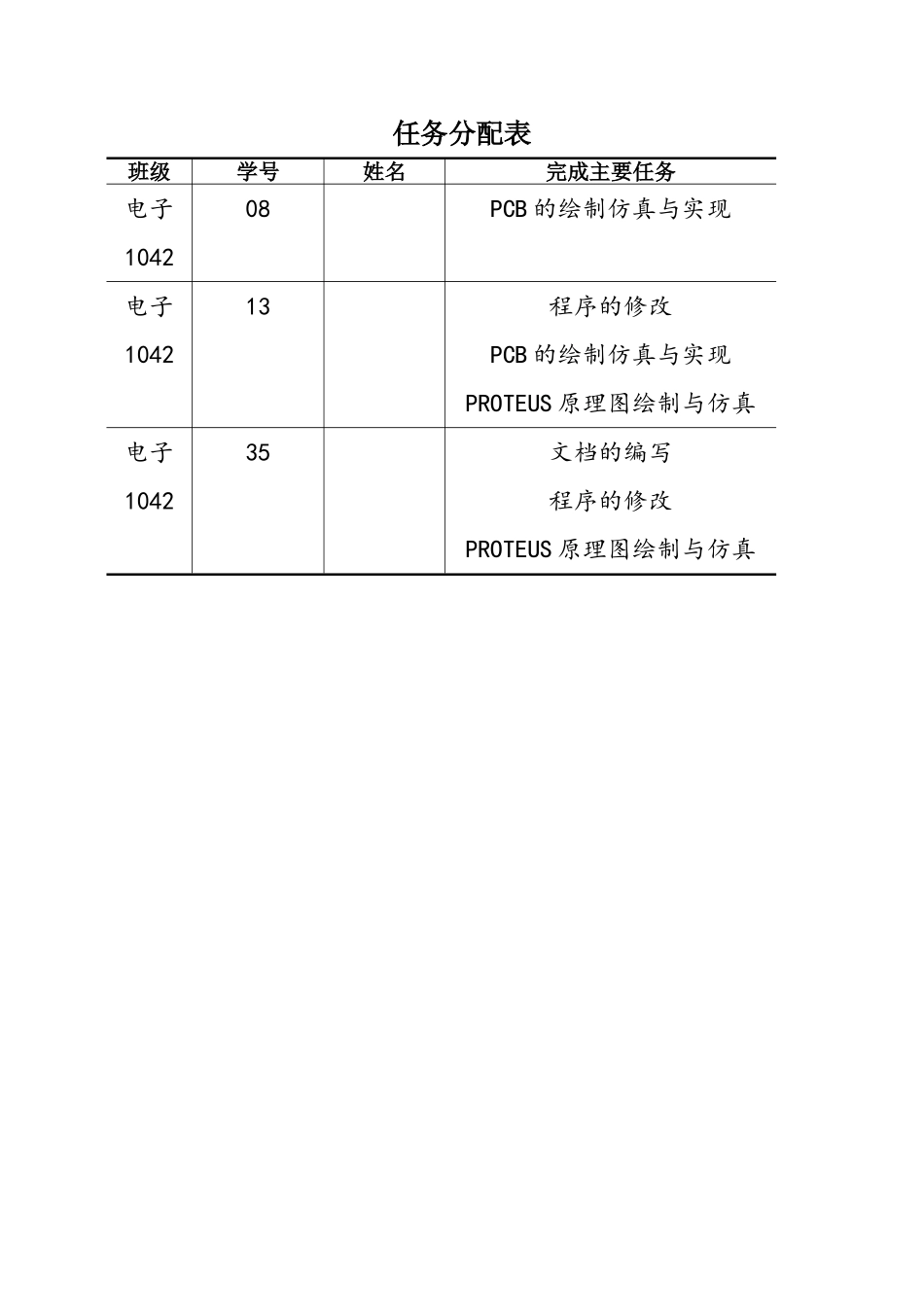

DA CHANGCHUN INSTITUTE OF TECHNOLOGY篮球竞赛记分器The Game Of Basketball Scoring Device设计题目： 篮球竞赛记分器 学院名称： 电气与信息工程学院 专业名称： 电子信息工程 任务分配表班级学号姓名完成主要任务电子104208PCB 的绘制仿真与实现电子104213程序的修改PCB 的绘制仿真与实现PROTEUS 原理图绘制与仿真电子104235文档的编写程序的修改PROTEUS 原理图绘制与仿真篮球竞赛记分器 摘 要： 本文设计了一个篮球竞赛记分器主要利用单片机 AT89C51 作为核心元件，利用 3 组 4 位共阳极的数码管作为显示器件，以 C 语言作为编程语言，在 Protues 和 Keil 搭建的软件仿真平台下进行仿真，本设计包含了 AT89C51 系列单片机的最小系统的构成，同时在此基础上扩展了一些有用性强的外围接口，可以进一步了解译码器 74LS247 的应用，LED 七段数码管的结构和工作原理，主要实现了计时和显示 A/B 队的分数，并能及时进行加分，减分，鸣笛警示等功能。本系统具有成本低廉、性能稳定、高准确度显示、操作方便且易携带等特点。广泛适合各类学校和小团体作为赛程计分。关键词：AT89C51 单片机；74LS247；七段数码管；仿真；嵌入式0 引言 进入21世纪，伴随着电子，信息通信技术的应用与普及开发，人们对电子技术的要求也越来越高，目前嵌入式单片机渗透到我们生活的各个领域。单片机是一种集成在电路芯片，是采纳超大规模集成电路技术，把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能集成到一块硅片上构成的一个小而完善的计算机系统。根据历史性、本质性、普遍性要求，嵌入式系统应定义为：“嵌入到对象体系中的专用计算机系统”，可分软件部分和硬件部分，而当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在单片机上。所以，以MCU为核心，就是各种各样的单片机，是嵌入式硬件部分的实现方式之一，它主要是因为把处理器和存储器等部件集成在一块芯片上。 体育竞赛计时计分器是对体育竞赛过程中所产生的时间、比分等数据进行快速采集记录、加工处理、传递利用的工具。篮球竞赛的计时计分器是一种得分类型的工具。虽然篮球竞赛中很早就开始讨论应用了电子计分器，但通常都是利用模拟电子器件、数字电子器件或是模拟、数字混合组成的，其稳定性和高准确度计分仍存在一些问题。以嵌入式单片机为核心，利...
