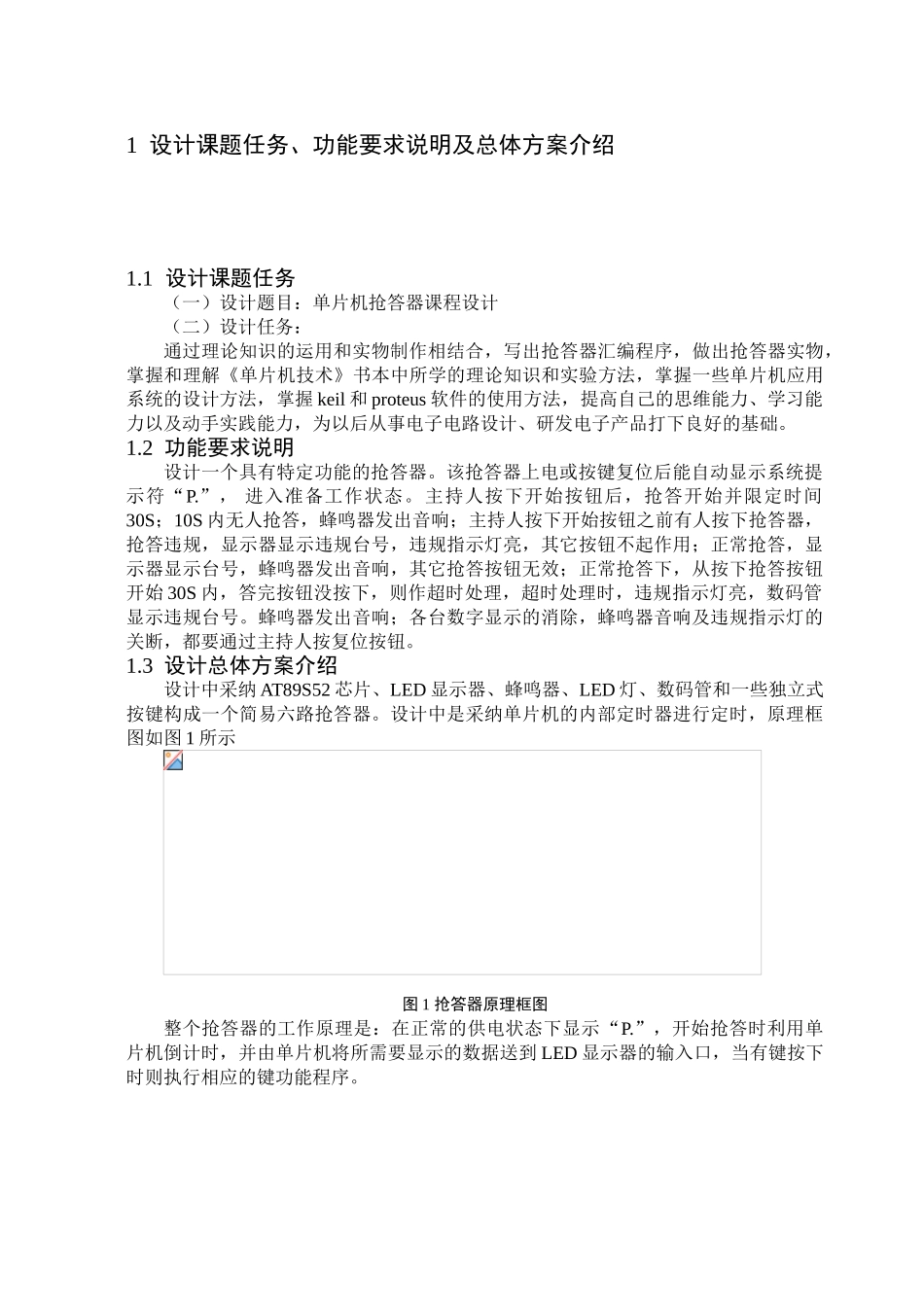

1 设计课题任务、功能要求说明及总体方案介绍1.1 设计课题任务（一）设计题目：单片机抢答器课程设计（二）设计任务：通过理论知识的运用和实物制作相结合，写出抢答器汇编程序，做出抢答器实物，掌握和理解《单片机技术》书本中所学的理论知识和实验方法，掌握一些单片机应用系统的设计方法，掌握 keil 和 proteus 软件的使用方法，提高自己的思维能力、学习能力以及动手实践能力，为以后从事电子电路设计、研发电子产品打下良好的基础。1.2 功能要求说明设计一个具有特定功能的抢答器。该抢答器上电或按键复位后能自动显示系统提示符“P.”， 进入准备工作状态。主持人按下开始按钮后，抢答开始并限定时间30S；10S 内无人抢答，蜂鸣器发出音响；主持人按下开始按钮之前有人按下抢答器，抢答违规，显示器显示违规台号，违规指示灯亮，其它按钮不起作用；正常抢答，显示器显示台号，蜂鸣器发出音响，其它抢答按钮无效；正常抢答下，从按下抢答按钮开始 30S 内，答完按钮没按下，则作超时处理，超时处理时，违规指示灯亮，数码管显示违规台号。蜂鸣器发出音响；各台数字显示的消除，蜂鸣器音响及违规指示灯的关断，都要通过主持人按复位按钮。1.3 设计总体方案介绍设计中采纳 AT89S52 芯片、LED 显示器、蜂鸣器、LED 灯、数码管和一些独立式按键构成一个简易六路抢答器。设计中是采纳单片机的内部定时器进行定时，原理框图如图 1 所示 图 1 抢答器原理框图整个抢答器的工作原理是：在正常的供电状态下显示“P.”，开始抢答时利用单片机倒计时，并由单片机将所需要显示的数据送到 LED 显示器的输入口，当有键按下时则执行相应的键功能程序。 2 抢答器的硬件系统的设计2.1 抢答器硬件系统各模块功能简要介绍 该抢答器主要由单片机最小系统、按键电路模块、LED 显示电路模块、蜂鸣电路模块和 LED 指示灯电路模块组成。各模块的功能如下：（1）单片机最小系统单片机最小系统包括 AT89S52 单片机如图 2、晶振电路如图 3 所示、复位电路如图 4 所示。只有当单片机有了这些电路才会工作。电源电路给单片机供电，晶振电路给单片机提供计数时间，复位电路可以实现单片机的复位。图 2 AT89S52 单片机芯片图 3 晶振电路图 4 复位电路（2）独立键盘电路模块 如图 5 所示运用独立键盘电路，设计一段公共接地，另一端通过上拉电阻接到 P1口，当有按键按下，相应的口就会变成低电平，产生一个下降沿。图 5 独立...
