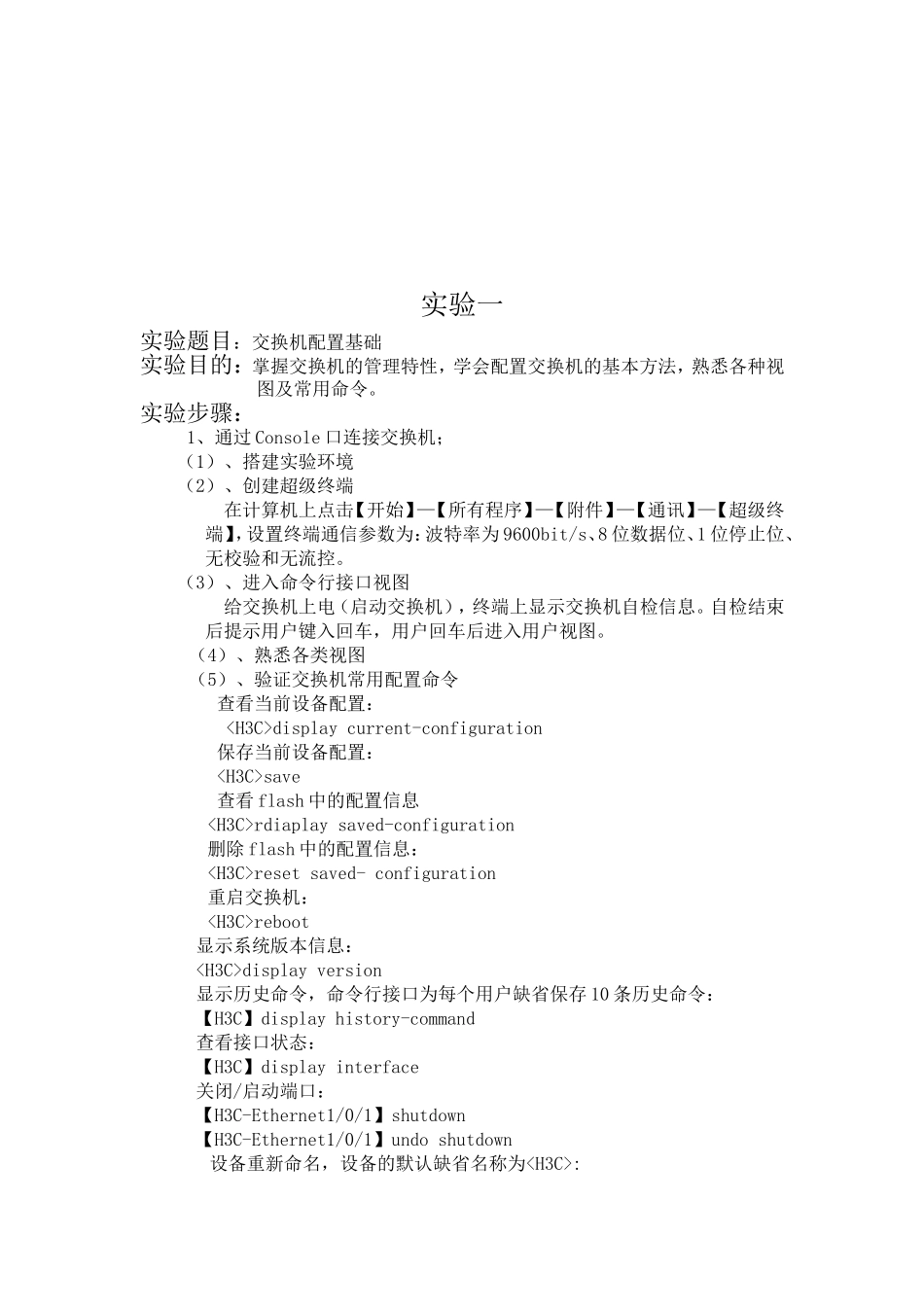

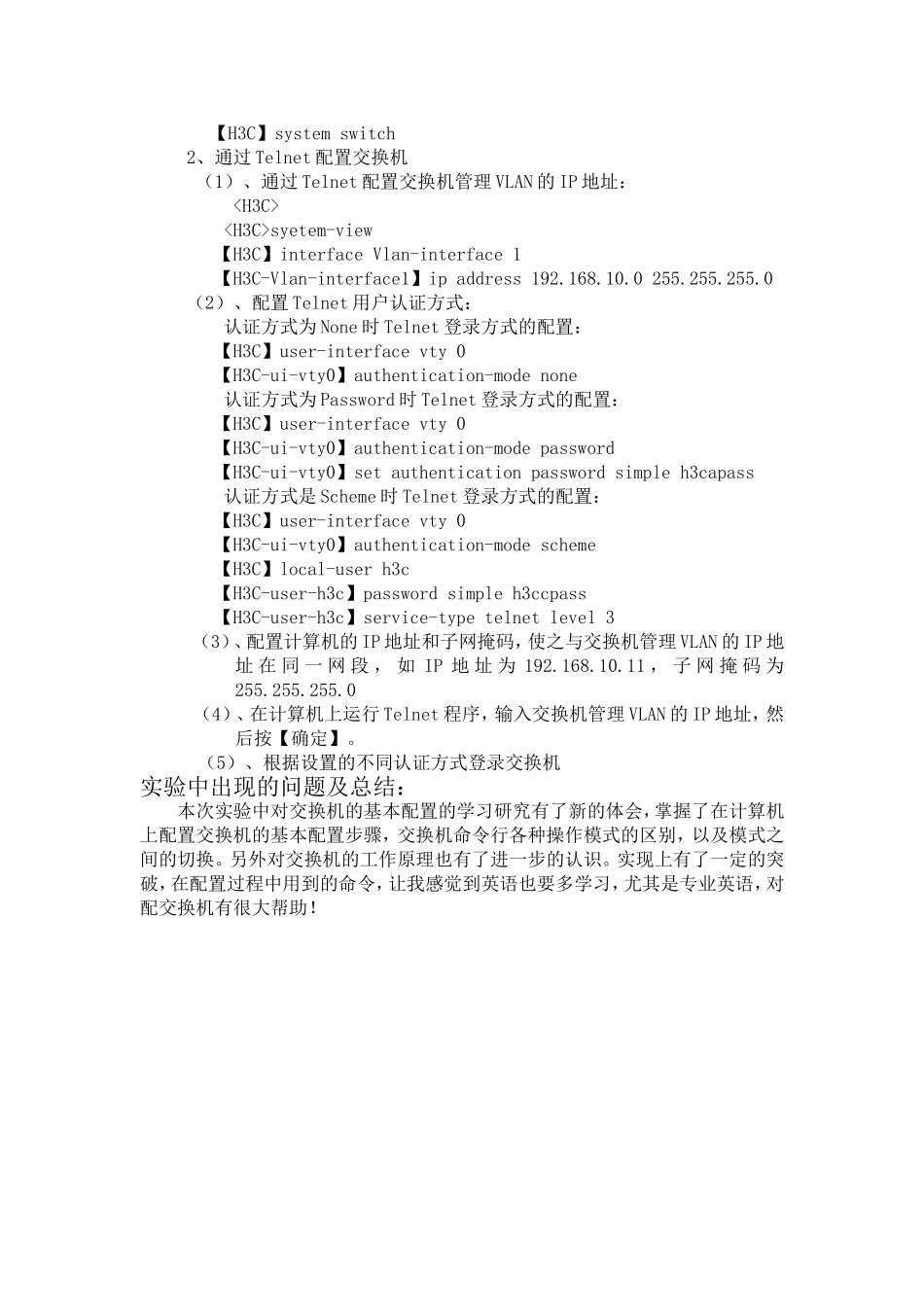

计算机网络实验报告学年学期: 班 级: 任课教师: 学 号: 姓 名: 实验一实验题目:交换机配置基础实验目的:掌握交换机的管理特性,学会配置交换机的基本方法,熟悉各种视图及常用命令。实验步骤: 1、通过 Console 口连接交换机; (1)、搭建实验环境 (2)、创建超级终端 在计算机上点击【开始】—【所有程序】—【附件】—【通讯】—【超级终端】,设置终端通信参数为:波特率为 9600bit/s、8 位数据位、1 位停止位、无校验和无流控。 (3)、进入命令行接口视图 给交换机上电(启动交换机),终端上显示交换机自检信息。自检结束后提示用户键入回车,用户回车后进入用户视图。(4)、熟悉各类视图(5)、验证交换机常用配置命令 查看当前设备配置: display current-configuration 保存当前设备配置: save 查看 flash 中的配置信息 rdiaplay saved-configuration 删除 flash 中的配置信息: reset saved- configuration 重启交换机: reboot 显示系统版本信息: display version 显示历史命令,命令行接口为每个用户缺省保存 10 条历史命令: 【H3C】display history-command 查看接口状态: 【H3C】display interface 关闭/启动端口: 【H3C-Ethernet1/0/1】shutdown【H3C-Ethernet1/0/1】undo shutdown设备重新命名,设备的默认缺省名称为:【H3C】system switch2、通过 Telnet 配置交换机 (1)、通过 Telnet 配置交换机管理 VLAN 的 IP 地址: syetem-view 【H3C】interface Vlan-interface 1 【H3C-Vlan-interface1】ip address 192.168.10.0 255.255.255.0 (2)、配置 Telnet 用户认证方式: 认证方式为 None 时 Telnet 登录方式的配置: 【H3C】user-interface vty 0 【H3C-ui-vty0】authentication-mode none 认证方式为 Password 时 Telnet 登录方式的配置: 【H3C】user-interface vty 0 【H3C-ui-vty0】authentication-mode password 【H3C-ui-vty0】set authentication password simple h3capass认证方式是 Scheme 时 Telnet 登录方式的配置:【H3C】user-interface vty 0 【H3C-ui-vty0】authentication-mode scheme【H3C】local-user h3c【H3C-user-h3c】password simple h3ccpass【H3C-user-h3c】service-type telnet level 3(3)、配置计算机的 IP ...
