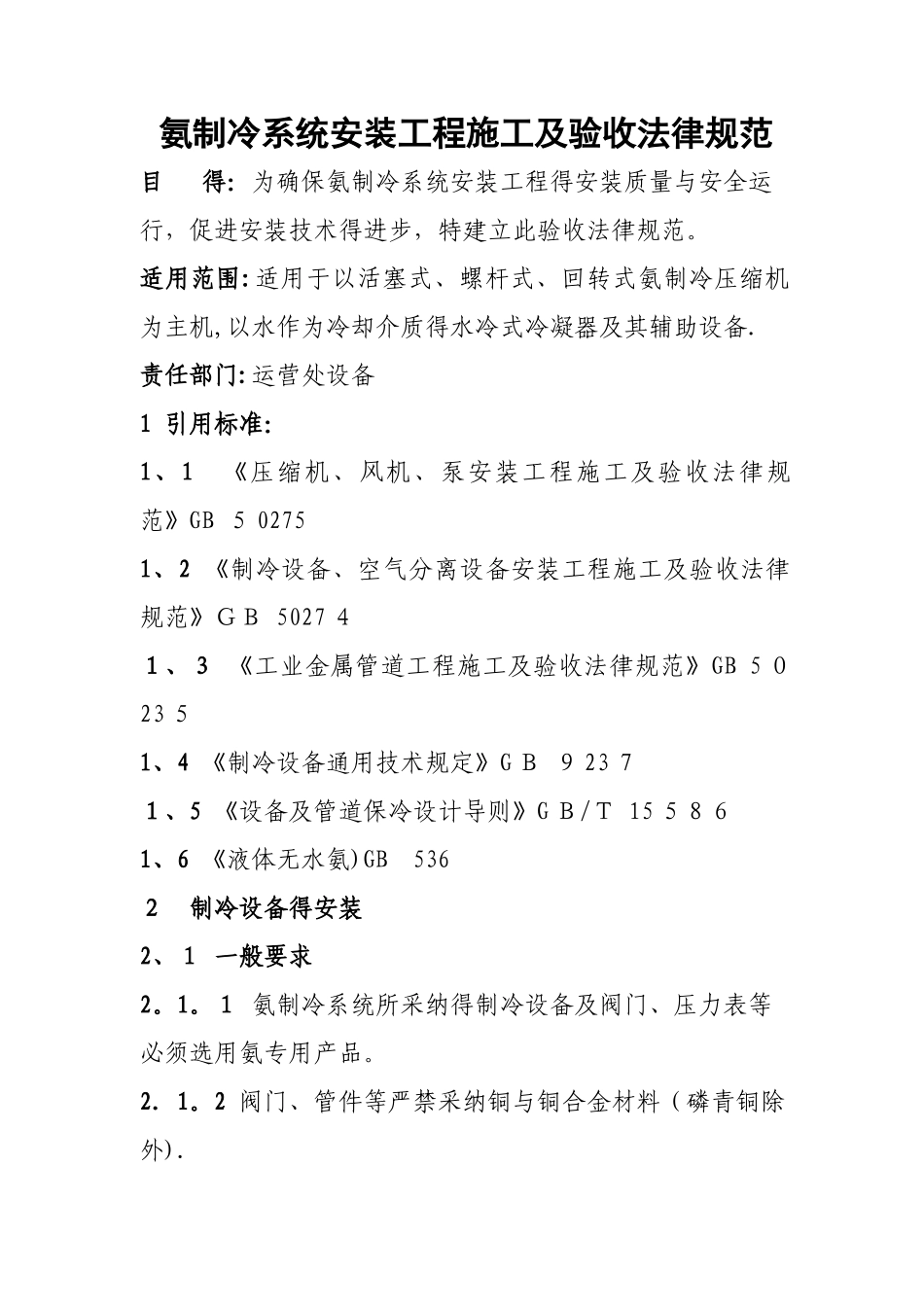

氨制冷系统安装工程施工及验收规范VIP专享

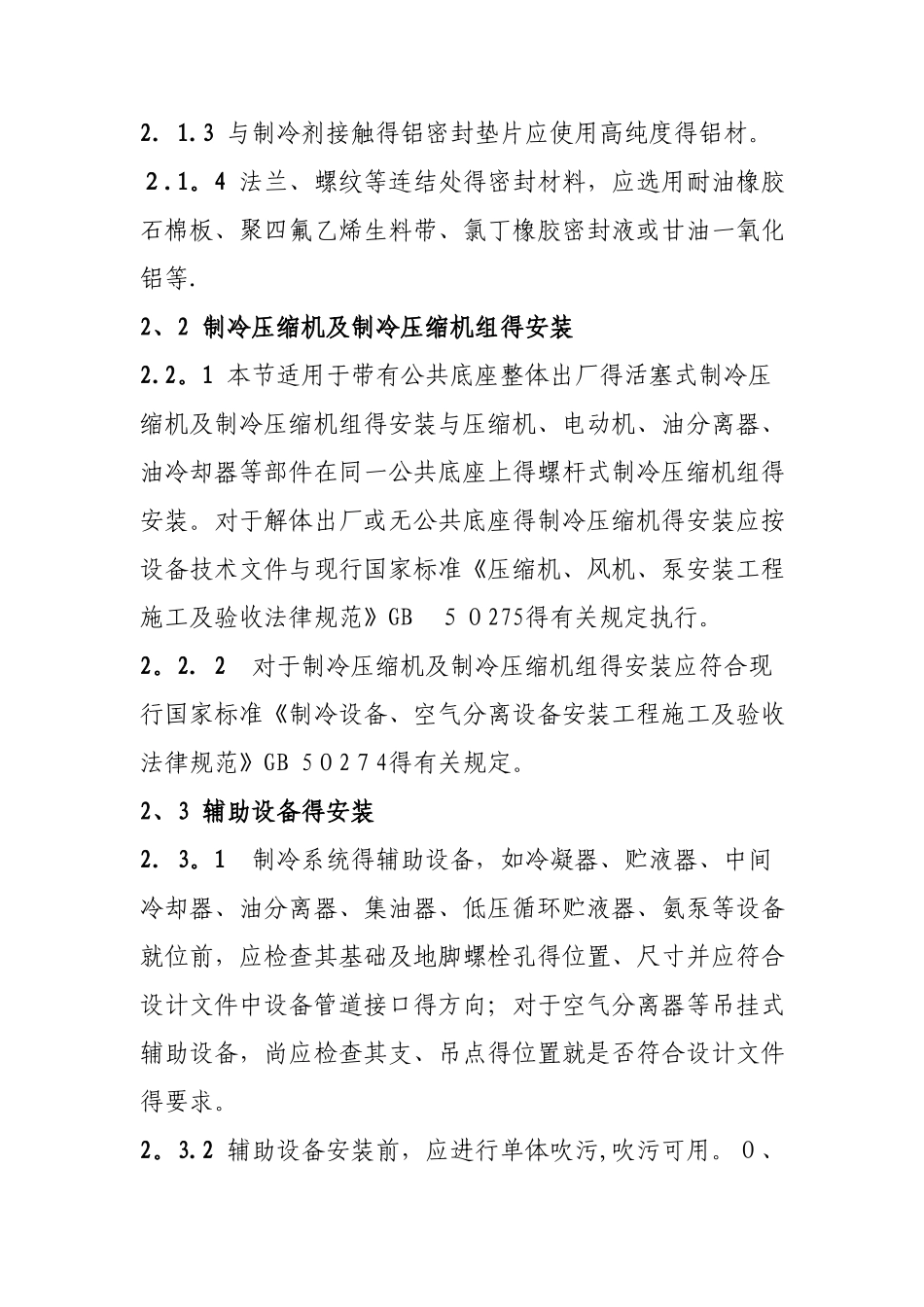

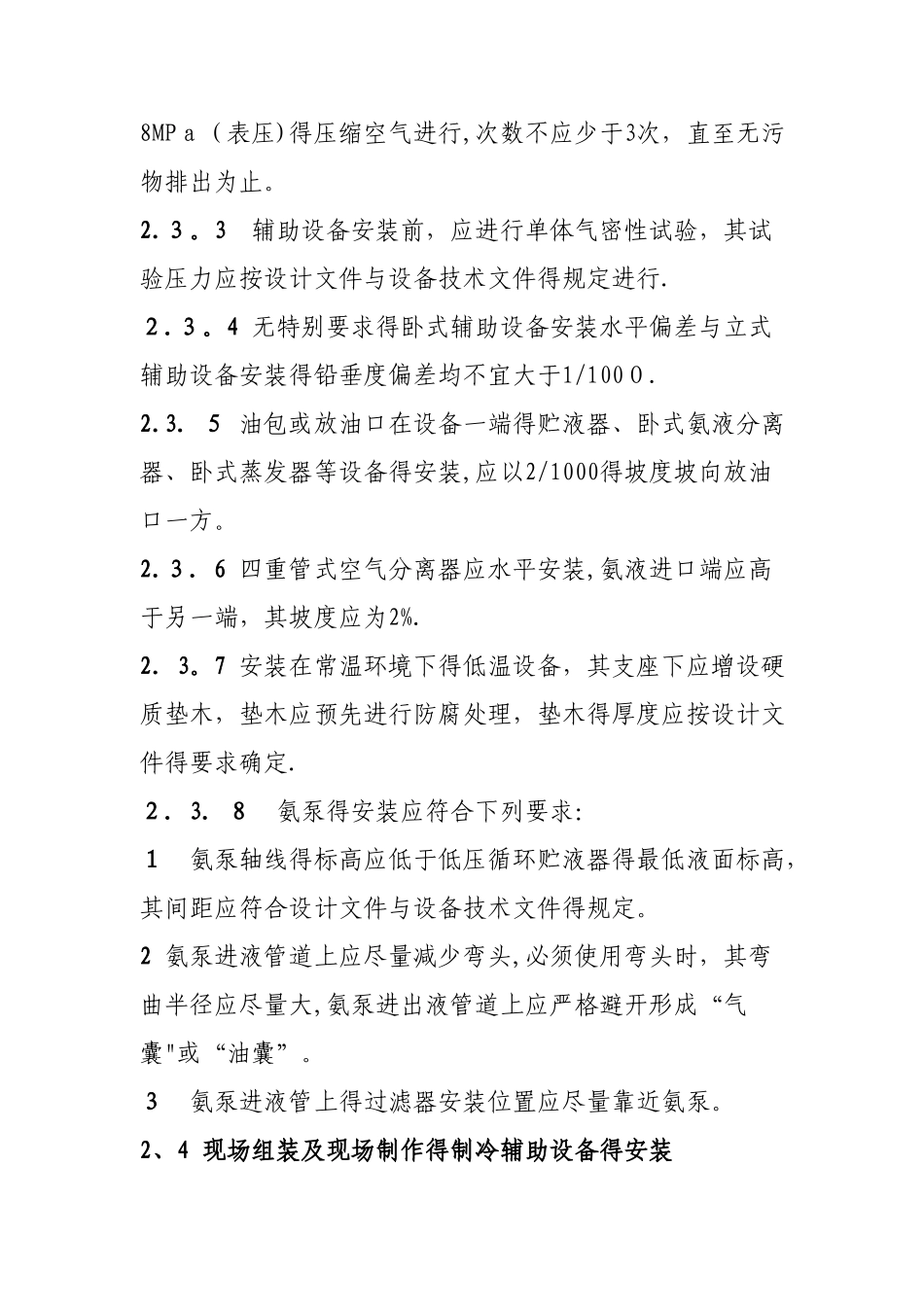

氨制冷系统安装工程施工及验收法律规范目 得：为确保氨制冷系统安装工程得安装质量与安全运行，促进安装技术得进步，特建立此验收法律规范。 适用范围:适用于以活塞式、螺杆式、回转式氨制冷压缩机为主机,以水作为冷却介质得水冷式冷凝器及其辅助设备.责任部门:运营处设备 1 引用标准：1、1 《压缩机、风机、泵安装工程施工及验收法律规范》GB ５ 02751、2 《制冷设备、空气分离设备安装工程施工及验收法律规范》ＧＢ 5027 ４１、３ 《工业金属管道工程施工及验收法律规范》GB 5 ０23 ５1、4 《制冷设备通用技术规定》G Ｂ ９ 23 ７１、5 《设备及管道保冷设计导则》G Ｂ/Ｔ 15 ５８６1、6 《液体无水氨)GB 536２ 制冷设备得安装2、１ 一般要求2。1。１ 氨制冷系统所采纳得制冷设备及阀门、压力表等必须选用氨专用产品。2．1。2 阀门、管件等严禁采纳铜与铜合金材料（磷青铜除外).2．1.3 与制冷剂接触得铝密封垫片应使用高纯度得铝材。２.1。4 法兰、螺纹等连结处得密封材料，应选用耐油橡胶石棉板、聚四氟乙烯生料带、氯丁橡胶密封液或甘油一氧化铝等.2、2 制冷压缩机及制冷压缩机组得安装2.2。1 本节适用于带有公共底座整体出厂得活塞式制冷压缩机及制冷压缩机组得安装与压缩机、电动机、油分离器、油冷却器等部件在同一公共底座上得螺杆式制冷压缩机组得安装。对于解体出厂或无公共底座得制冷压缩机得安装应按设备技术文件与现行国家标准《压缩机、风机、泵安装工程施工及验收法律规范》GB ５０275得有关规定执行。2。2．2 对于制冷压缩机及制冷压缩机组得安装应符合现行国家标准《制冷设备、空气分离设备安装工程施工及验收法律规范》GB 5０2７4得有关规定。2、3 辅助设备得安装2．3。1 制冷系统得辅助设备，如冷凝器、贮液器、中间冷却器、油分离器、集油器、低压循环贮液器、氨泵等设备就位前，应检查其基础及地脚螺栓孔得位置、尺寸并应符合设计文件中设备管道接口得方向；对于空气分离器等吊挂式辅助设备，尚应检查其支、吊点得位置就是否符合设计文件得要求。2。3.2 辅助设备安装前，应进行单体吹污,吹污可用。０、8MPａ（表压)得压缩空气进行,次数不应少于3次，直至无污物排出为止。2.３。3 辅助设备安装前，应进行单体气密性试验，其试验压力应按设计文件与设备技术文件得规定进行.２.３。4 无特别要求得卧式辅助设备安装水平偏差与立式辅助设备安装得铅垂度偏差均不宜大于1/100０.2.3．５ ...
