江铃15米三节臂高空作业车改装设计本科学位论文

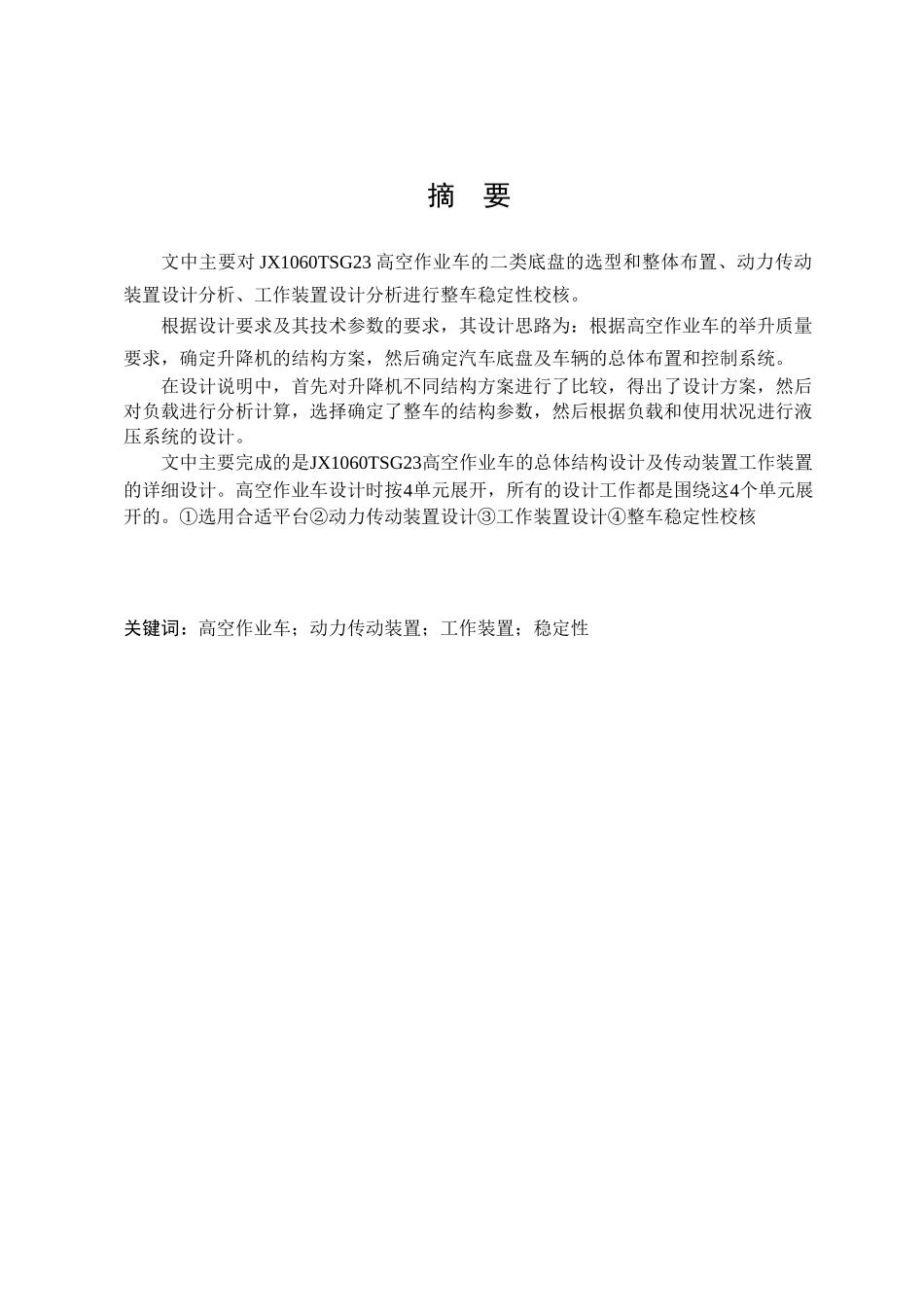

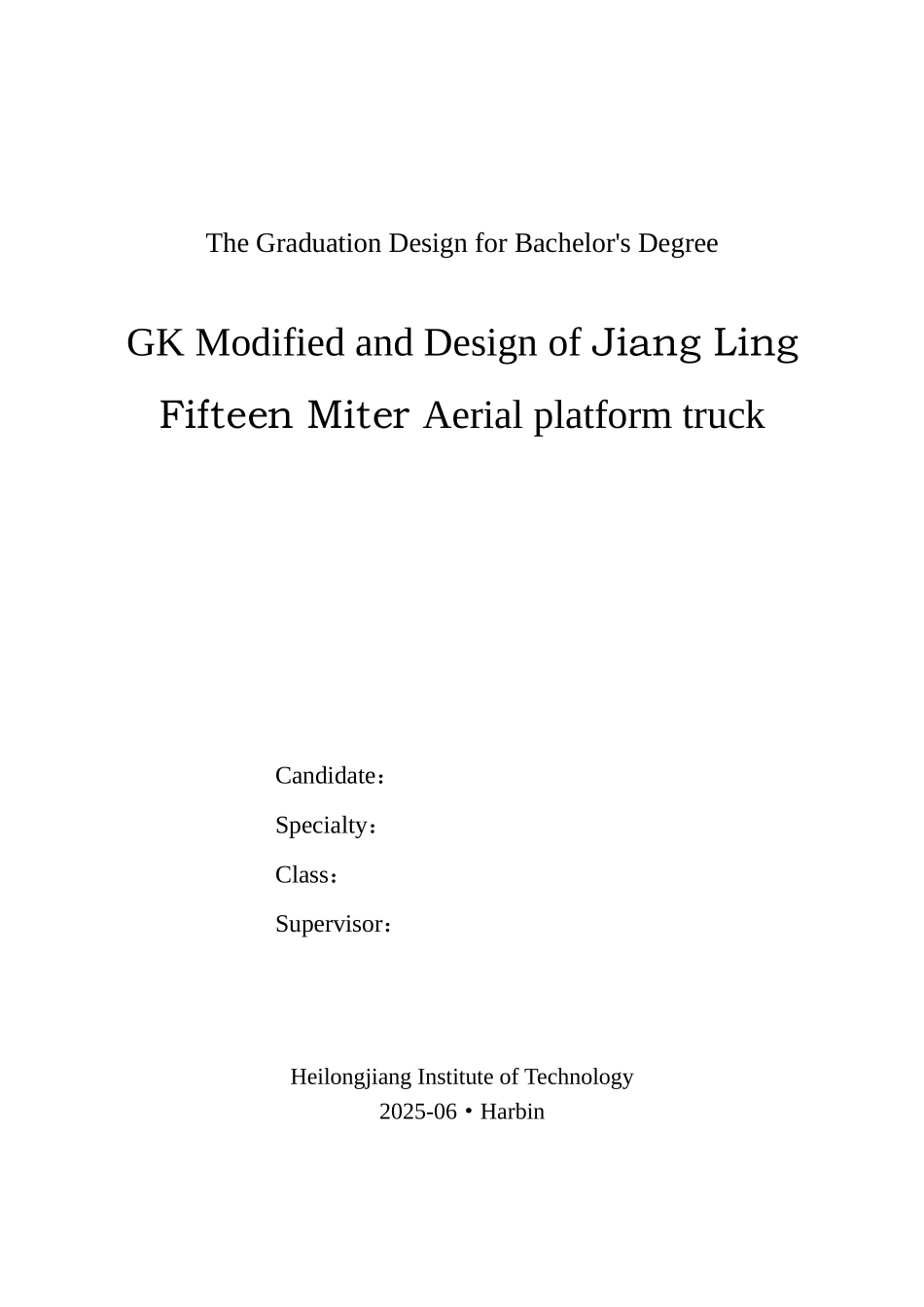

本科学生毕业设计江铃 15 米三节臂高空作业车改装设计 系部名称： 汽车与交通工程学院 专业班级： 学生姓名： 指导老师： 职 称： 黑 龙 江 工 程 学 院二○一一年六月The Graduation Design for Bachelor's DegreeGK Modified and Design of Jiang Ling Fifteen Miter Aerial platform truck Candidate： Specialty： Class： Supervisor： Heilongjiang Institute of Technology2025-06·Harbin摘 要文中主要对 JX1060TSG23 高空作业车的二类底盘的选型和整体布置、动力传动装置设计分析、工作装置设计分析进行整车稳定性校核。根据设计要求及其技术参数的要求，其设计思路为：根据高空作业车的举升质量要求，确定升降机的结构方案，然后确定汽车底盘及车辆的总体布置和控制系统。在设计说明中，首先对升降机不同结构方案进行了比较，得出了设计方案，然后对负载进行分析计算，选择确定了整车的结构参数，然后根据负载和使用状况进行液压系统的设计。文中主要完成的是JX1060TSG23高空作业车的总体结构设计及传动装置工作装置的详细设计。高空作业车设计时按4单元展开，所有的设计工作都是围绕这4个单元展开的。①选用合适平台②动力传动装置设计③工作装置设计④整车稳定性校核关键词：高空作业车；动力传动装置；工作装置；稳定性ABSTRACTFocuses on JX1060TSG23 aerial second class chassis selection and the overall layout, power transmission equipment design analysis, work equipment design analysis and analysis, the last vehicle stability check.According to design requirements and technical parameters of the requirements, design ideas are as follows: under the aerial lift vehicle quality requirements, to determine the structure of the lift program, and then determine the vehicle chassis and the overall layout. In the design specification, the first lift programs with different structures are compared, obtained design program, then loads analysis and calculation, select the vehicle to determine the structural parameters and based load and use the situation to the hydraulic system design. In the main text to...
