汽包吊装方案

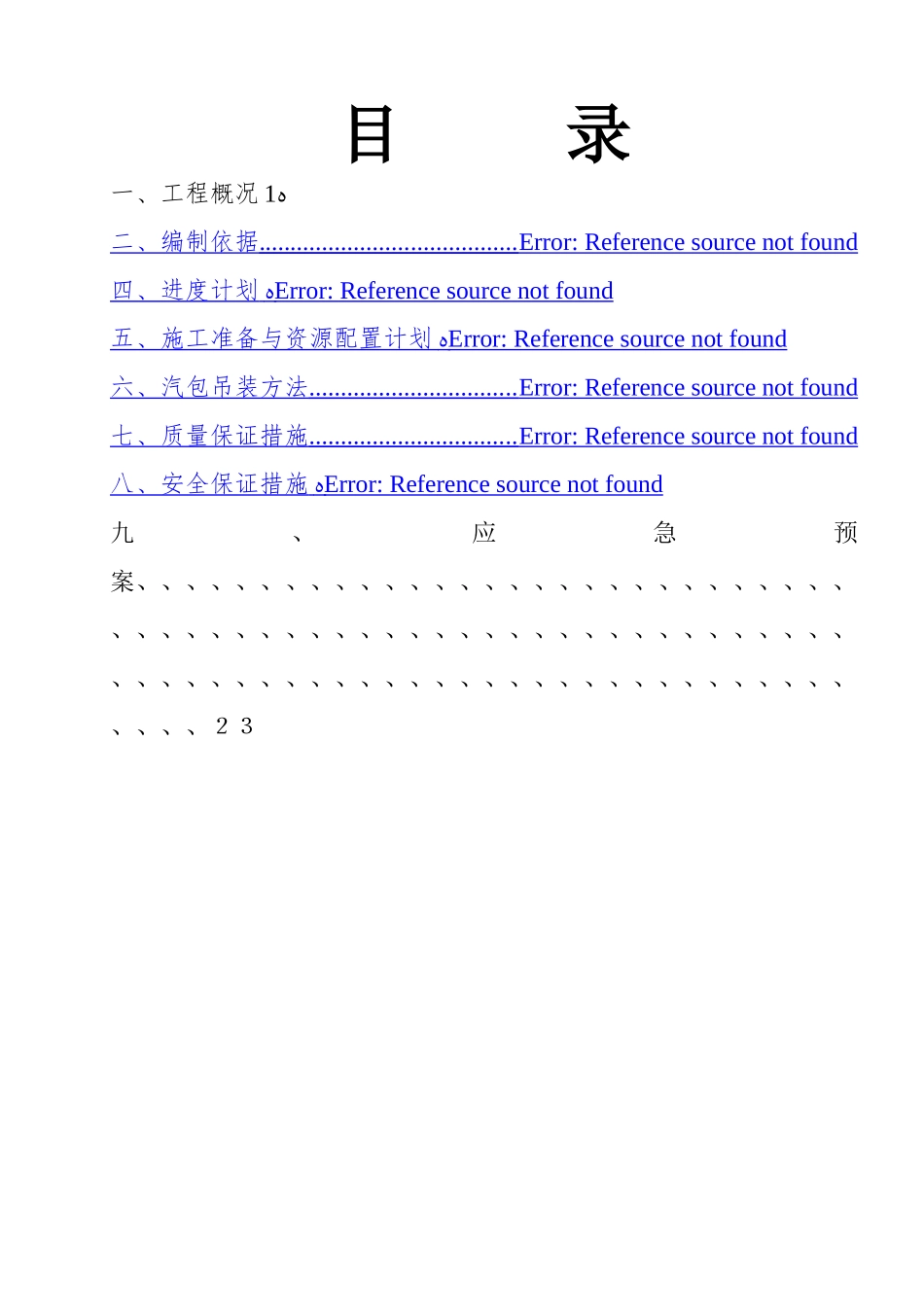

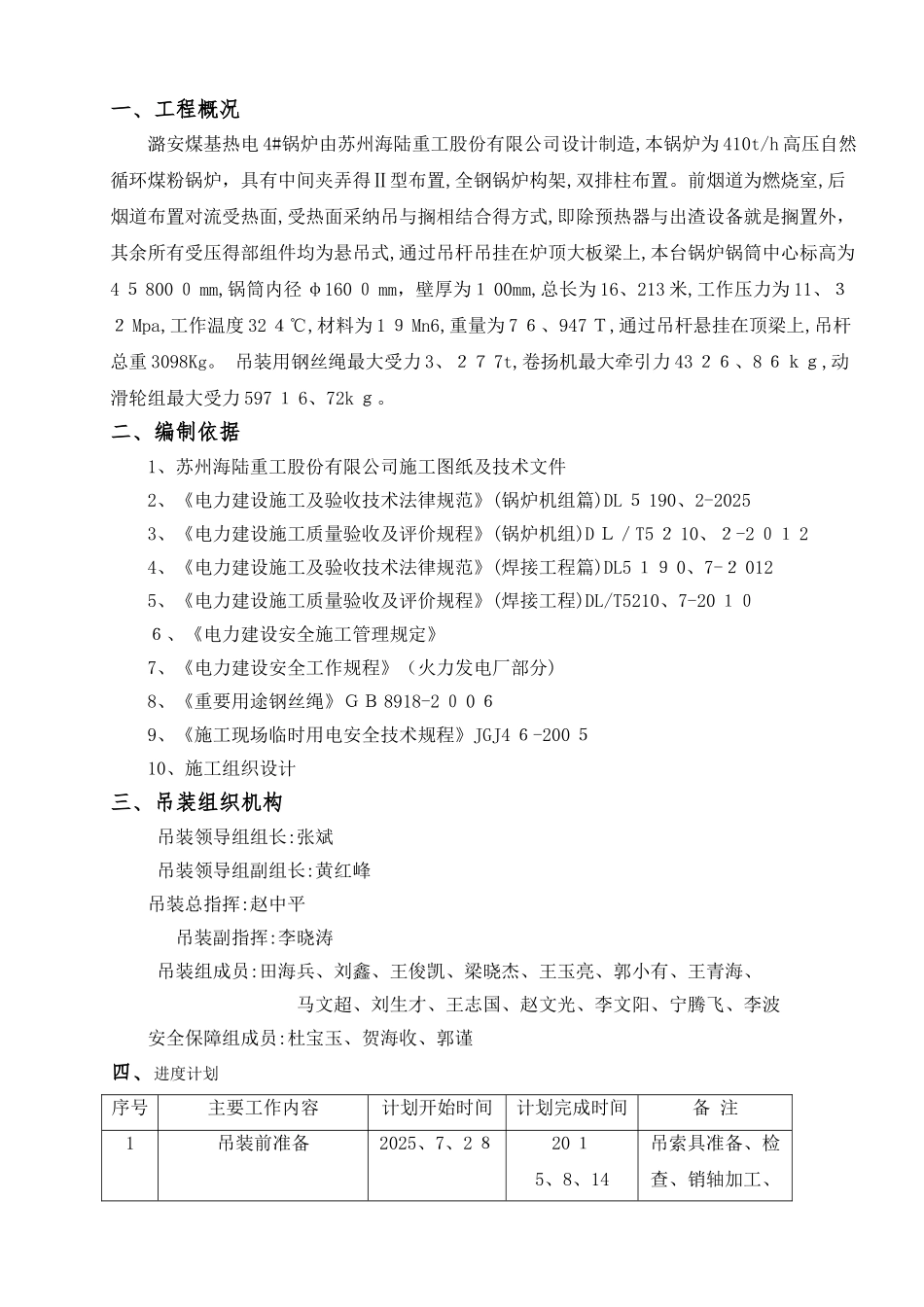

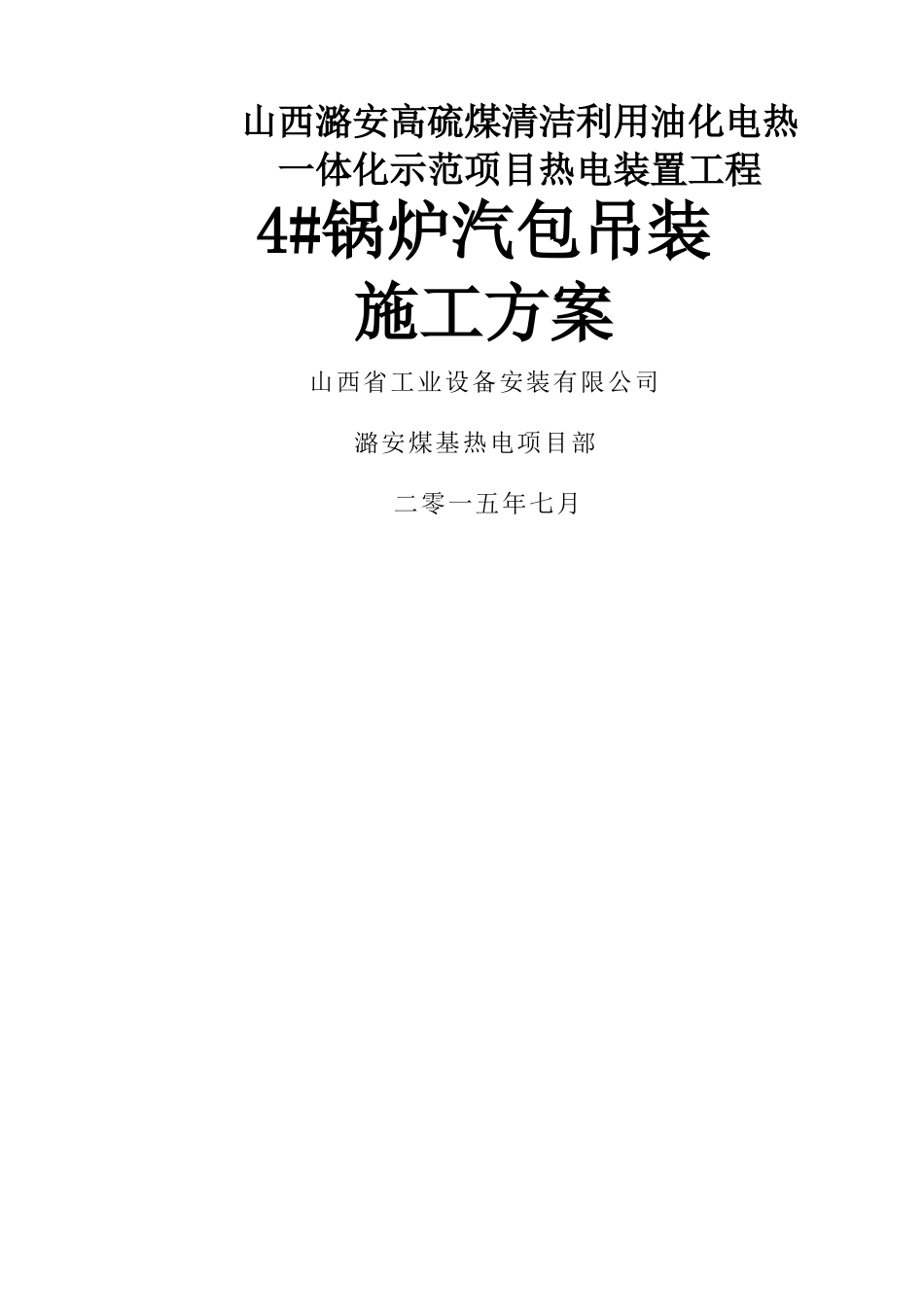

山西潞安高硫煤清洁利用油化电热 一体化示范项目热电装置工程4#锅炉汽包吊装施工方案山西省工业设备安装有限公司 潞安煤基热电项目部 二零一五年七月目 录一、工程概况ﻩ1二、编制依据 ......................................... Error: Reference source not found 四、进度计划 ﻩ Error: Reference source not found 五、施工准备与资源配置计划 ﻩ Error: Reference source not found 六、汽包吊装方法 ................................. Error: Reference source not found 七、质量保证措施 ................................. Error: Reference source not found 八、安全保证措施 ﻩ Error: Reference source not found 九、应急预案、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、２３一、工程概况潞安煤基热电 4#锅炉由苏州海陆重工股份有限公司设计制造,本锅炉为 410t/h 高压自然循环煤粉锅炉，具有中间夹弄得Ⅱ型布置,全钢锅炉构架,双排柱布置。前烟道为燃烧室,后烟道布置对流受热面,受热面采纳吊与搁相结合得方式,即除预热器与出渣设备就是搁置外，其余所有受压得部组件均为悬吊式,通过吊杆吊挂在炉顶大板梁上,本台锅炉锅筒中心标高为4 ５ 800 ０ mm,锅筒内径 φ160 ０ mm，壁厚为１ 00mm,总长为 16、213 米,工作压力为 11、３２ Mpa,工作温度 32 ４℃,材料为 1 ９ Mn6,重量为 7 ６、947 Ｔ,通过吊杆悬挂在顶梁上,吊杆总重 3098Kg。 吊装用钢丝绳最大受力 3、２７ 7t,卷扬机最大牵引力 43 ２６、8 ６ｋｇ,动滑轮组最大受力 597 １ 6、72k ｇ。二、编制依据1、苏州海陆重工股份有限公司施工图纸及技术文件2、《电力建设施工及验收技术法律规范》(锅炉机组篇)DL ５ 190、2-20253、《电力建设施工质量验收及评价规程》(锅炉机组)D Ｌ／T5 ２ 10、２-2 ０１ 24、《电力建设施工及验收技术法律规范》(焊接工程篇)DL5 １９ 0、7-２ 0125、《电力建设施工质量验收及评价规程》(焊接工程)DL/T5210、7-20 １０６、《电力建设安全施工管理规定》7、《电力建设安全工作规程》（火力发电厂部分)8、《重要用途钢丝绳》ＧＢ 8918-2 ０ 0 ６ 9、《施工现场临时用电安全技术规程》JGJ4 ６-200...
