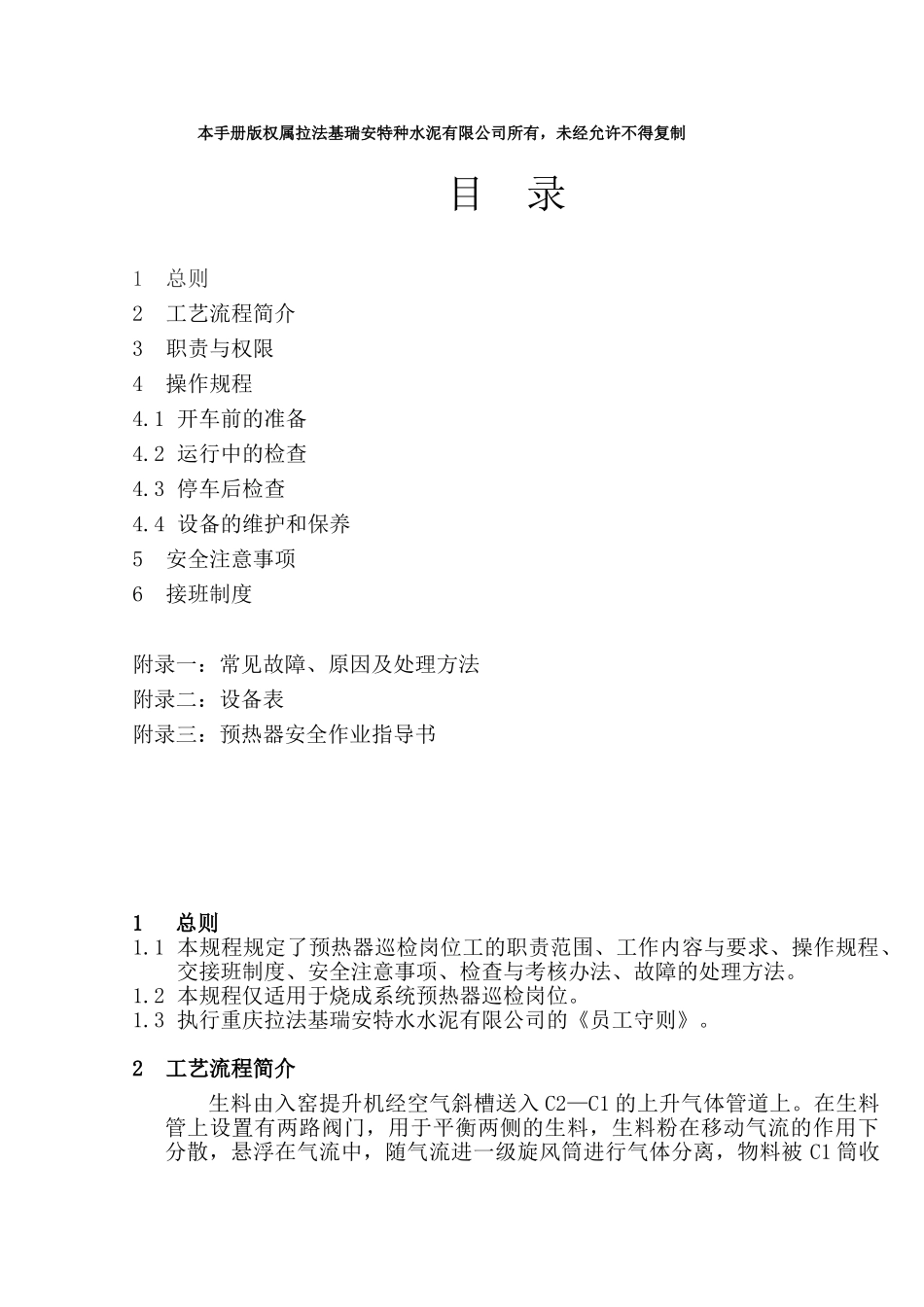

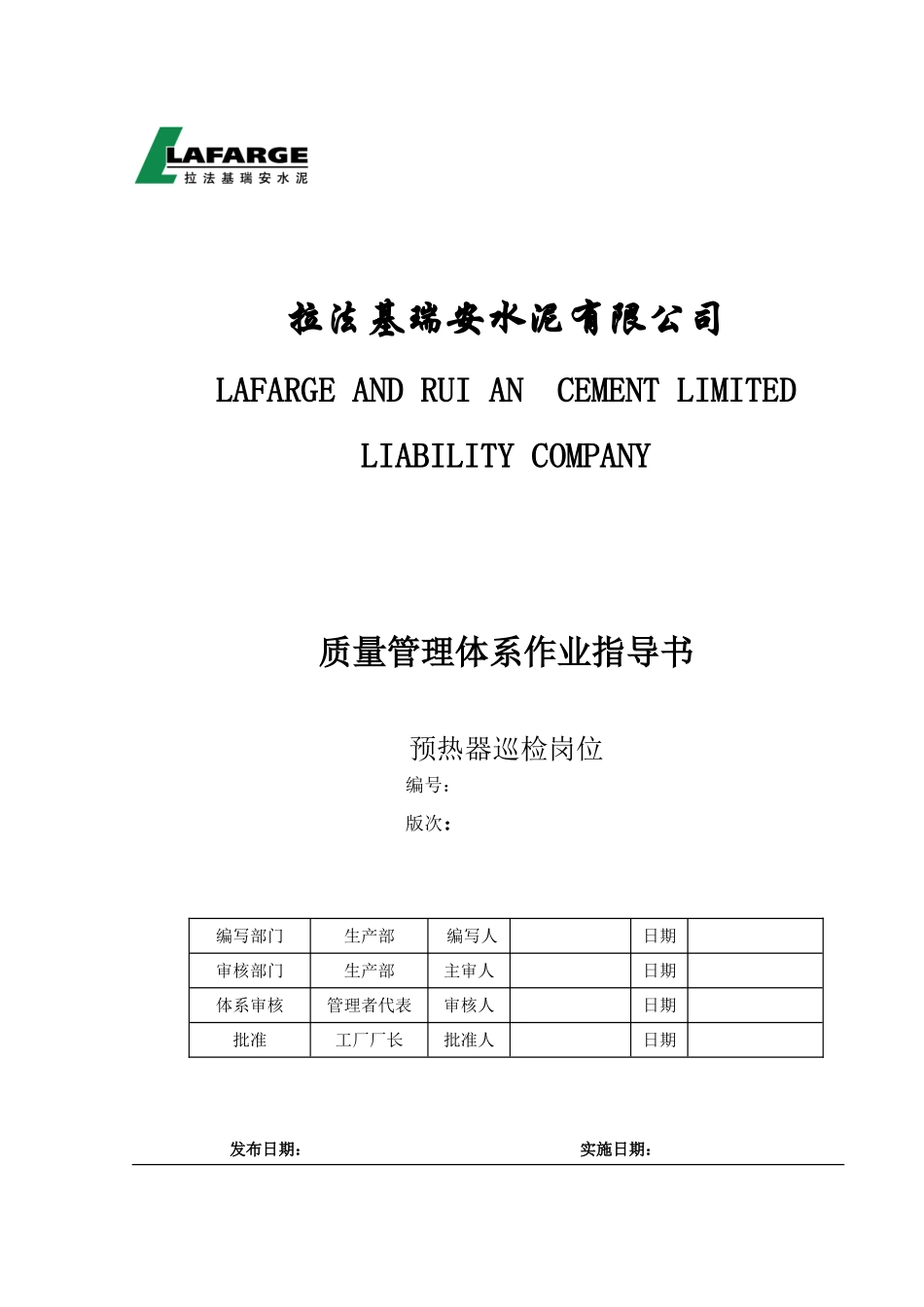

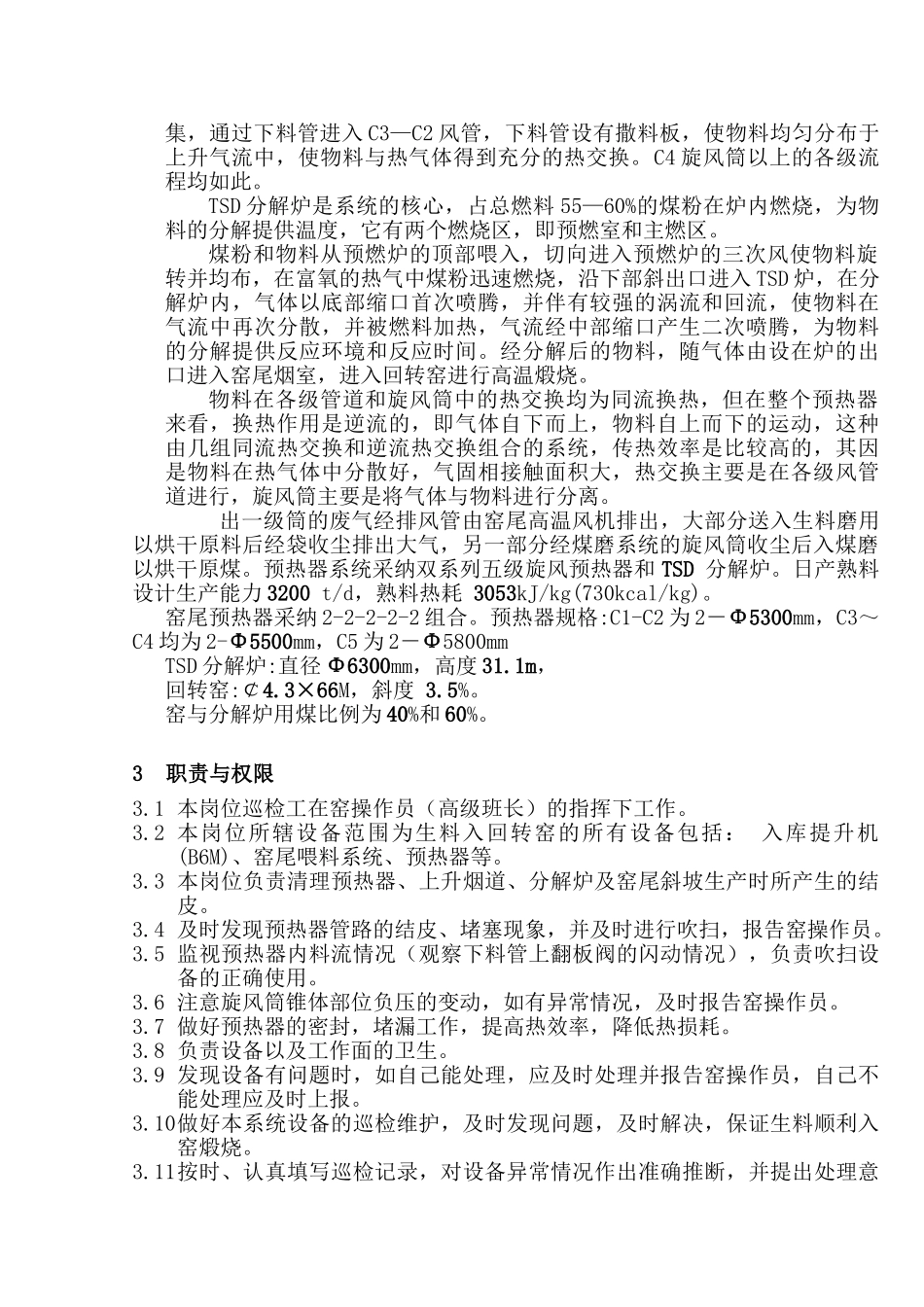

拉法基瑞安水泥有限公司LAFARGE AND RUI AN CEMENT LIMITEDLIABILITY COMPANY质量管理体系作业指导书预热器巡检岗位编号：版次： 编写部门生产部编写人日期审核部门生产部主审人日期体系审核管理者代表审核人日期批准 工厂厂长批准人日期发布日期： 实施日期： 本手册版权属拉法基瑞安特种水泥有限公司所有，未经允许不得复制 目 录1总则2工艺流程简介3职责与权限4操作规程4.1 开车前的准备4.2 运行中的检查4.3 停车后检查4.4 设备的维护和保养5安全注意事项6接班制度 附录一：常见故障、原因及处理方法附录二：设备表附录三：预热器安全作业指导书1 总则1.1 本规程规定了预热器巡检岗位工的职责范围、工作内容与要求、操作规程、交接班制度、安全注意事项、检查与考核办法、故障的处理方法。1.2 本规程仅适用于烧成系统预热器巡检岗位。1.3 执行重庆拉法基瑞安特水水泥有限公司的《员工守则》。2工艺流程简介生料由入窑提升机经空气斜槽送入 C2—C1 的上升气体管道上。在生料管上设置有两路阀门，用于平衡两侧的生料，生料粉在移动气流的作用下分散，悬浮在气流中，随气流进一级旋风筒进行气体分离，物料被 C1 筒收集，通过下料管进入 C3—C2 风管，下料管设有撒料板，使物料均匀分布于上升气流中，使物料与热气体得到充分的热交换。C4 旋风筒以上的各级流程均如此。TSD 分解炉是系统的核心，占总燃料 55—60%的煤粉在炉内燃烧，为物料的分解提供温度，它有两个燃烧区，即预燃室和主燃区。煤粉和物料从预燃炉的顶部喂入，切向进入预燃炉的三次风使物料旋转并均布，在富氧的热气中煤粉迅速燃烧，沿下部斜出口进入 TSD 炉，在分解炉内，气体以底部缩口首次喷腾，并伴有较强的涡流和回流，使物料在气流中再次分散，并被燃料加热，气流经中部缩口产生二次喷腾，为物料的分解提供反应环境和反应时间。经分解后的物料，随气体由设在炉的出口进入窑尾烟室，进入回转窑进行高温煅烧。物料在各级管道和旋风筒中的热交换均为同流换热，但在整个预热器来看，换热作用是逆流的，即气体自下而上，物料自上而下的运动，这种由几组同流热交换和逆流热交换组合的系统，传热效率是比较高的，其因是物料在热气体中分散好，气固相接触面积大，热交换主要是在各级风管道进行，旋风筒主要是将气体与物料进行分离。出一级筒的废气经排风管由窑尾高温风机排出，大部分送入生料磨用以烘干原料后经袋收尘排出大气，另一部分经煤磨系统的旋...
