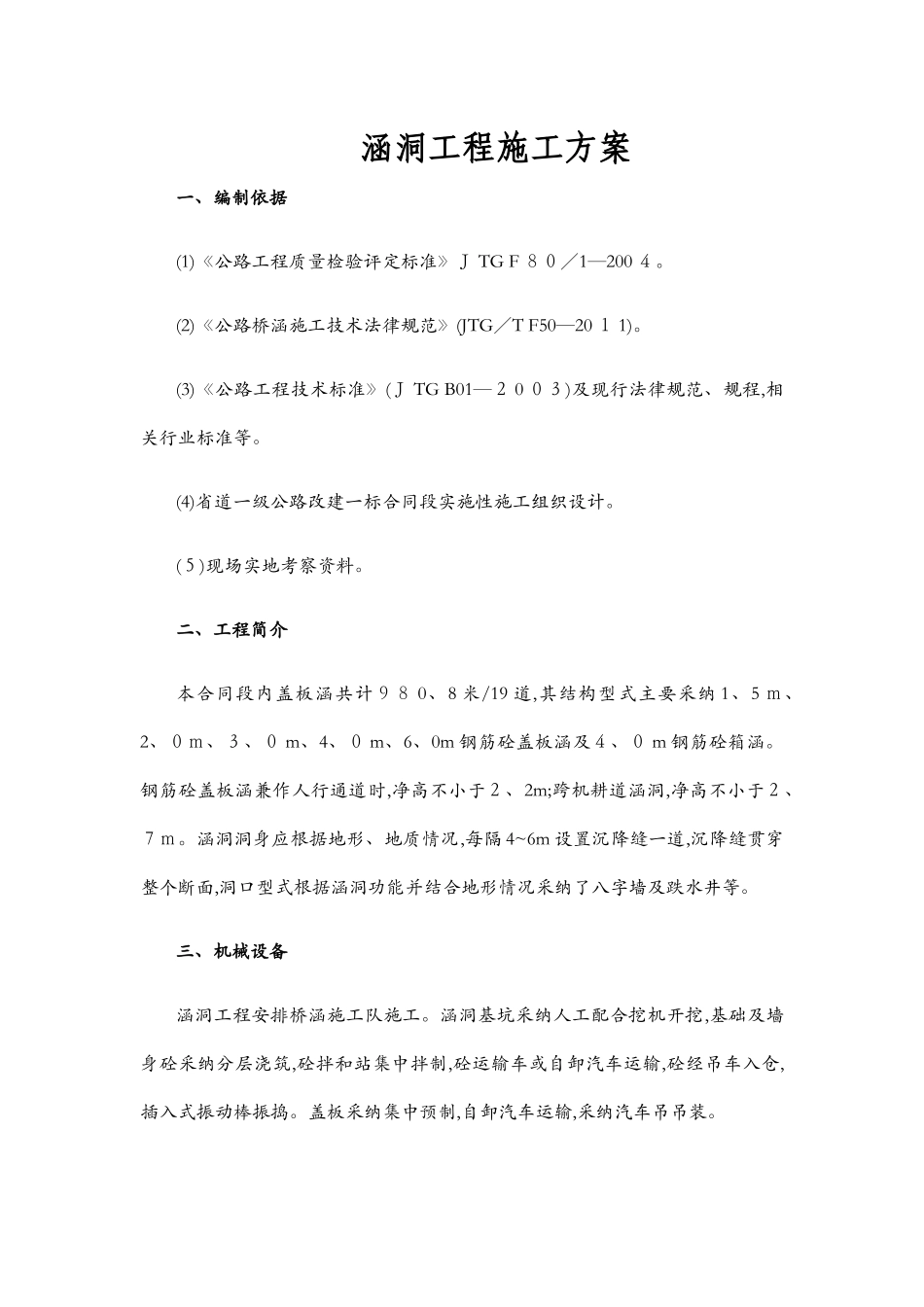

涵洞工程施工方案一、编制依据(1)《公路工程质量检验评定标准》Ｊ TG F ８０／1—200 ４。(2)《公路桥涵施工技术法律规范》(JTG／T F50—20 １ 1)。(3)《公路工程技术标准》(Ｊ TG B01—２ 0 ０３)及现行法律规范、规程,相关行业标准等。(4)省道一级公路改建一标合同段实施性施工组织设计。(５)现场实地考察资料。二、工程简介本合同段内盖板涵共计９８ 0、8 米/19 道,其结构型式主要采纳 1、5 ｍ、2、０ｍ、３、０ m、4、０ m、6、0m 钢筋砼盖板涵及４、０ m 钢筋砼箱涵。钢筋砼盖板涵兼作人行通道时,净高不小于２、2m;跨机耕道涵洞,净高不小于２、７ｍ。涵洞洞身应根据地形、地质情况,每隔 4~6m 设置沉降缝一道,沉降缝贯穿整个断面,洞口型式根据涵洞功能并结合地形情况采纳了八字墙及跌水井等。三、机械设备涵洞工程安排桥涵施工队施工。涵洞基坑采纳人工配合挖机开挖,基础及墙身砼采纳分层浇筑,砼拌和站集中拌制,砼运输车或自卸汽车运输,砼经吊车入仓,插入式振动棒振捣。盖板采纳集中预制,自卸汽车运输,采纳汽车吊吊装。考虑到前期施工便道问题,所有涵洞不能同时开工,因此估计施工期为 2025年 10 月６日——20 １ 4 年 5 月 13 日。施工设备具体如下:涵洞工程主要施工设备一览表设备名称数量单位备注挖掘机４台自卸汽车8台液压破裂机2台砼运输罐车8台汽车吊４台电焊机8台小型夯实机８台四、施工工艺根据设计图纸放样,进行基础施工,然后进行台身,最后铺底施工,帽石施工在盖板施工完成后进行。按设计要求,涵洞地基需作砂砾换填处理。(软基处理方案另行编制)1、测量放样涵洞施工前,根据设计设定得路线控制点,用全站仪放样,定出中线得起点及终点,并设中心控制桩(用木桩固定,桩顶钉中心钉),确定出轴线、进出口位置等。用水准仪测出地面标高,确定开挖深。2、基坑开挖基坑开挖采纳人工配合挖机开挖土石方,挖机装车运至弃土场,沟槽采纳放坡(坡度系数为 0、7 ５)开挖,深度大于 4m 得盖板涵基坑,边坡用塑料薄膜覆盖进行防护,底宽为涵洞混凝土基础宽度两边各加０、５ m 作为施工作业空间。机械开挖至接近设计坑底标高或边坡边界,预留３ 00m ｍ厚土层,人工开挖。对不能用挖掘机开挖得部分采纳人工辅助液压破裂机破裂。基底挖至设计高程后,立即对基坑平面位置、尺寸、标高、承载力进行检测。当承载力达不到设计要求时,根据图纸和工程师指示进行处理。如涵洞处于软基处时,待软基处理完毕预压期满后进行反开挖,反开挖...
