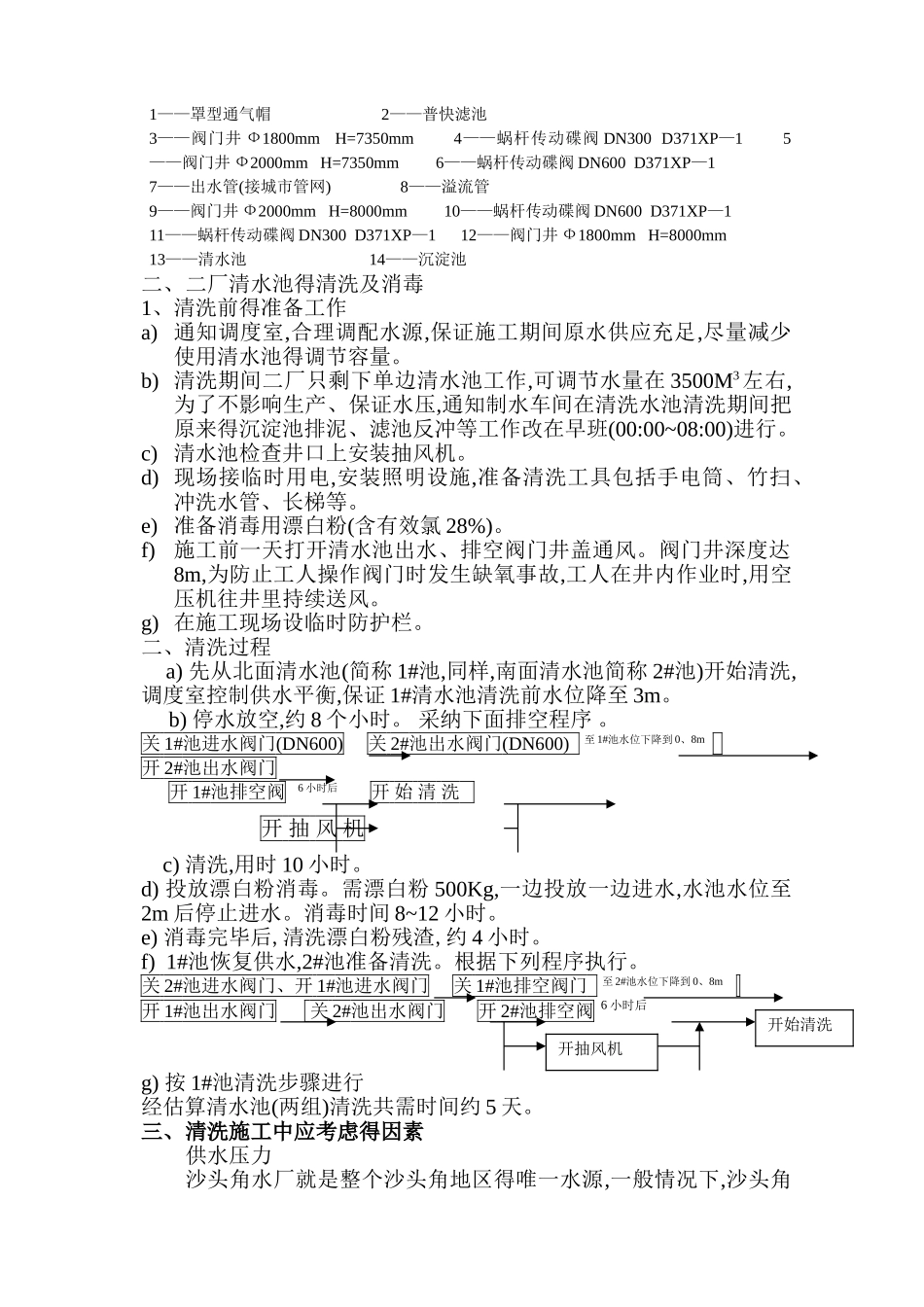

沙头角水厂清水池得清洗及通气系统得改造 深圳市水务(集团)有限公司沙头角水厂 黄胜前 王秋生水厂清水池就是重要得供水生产设施,用于调蓄容量,调节供水平衡。为了防止滋生藻类或红虫等微生物,清水池一般每隔半年到一年就要进行彻底得清洗及消毒。沙头角水厂就是沙头角地区唯一供水水源,供水面积有 3、3 平方公里,为了避开水厂在清水池清洗消毒期间出现停水或供水量不足,确保沙头角地区得企业生产与居民生活用水正常,经过多年得摸索与实践,我们总结了一套行之有效得施工方案,可以在不影响二厂供水得情况下完成二厂清水池得清洗及消毒工作。此外,二厂清水池原有通气系统由于所用材料得耐蚀性差,锈蚀严重,对出厂水水质造成影响,我们经过选择比较,使用新型材料对其进行了更换改造,经过近两年得使用,证明效果良好。现详述如下:一、二厂清水池概况: 二厂清水池为矩形池,采纳现浇钢筋混凝土板式结构。建造时,为减少占地面积,二厂沉淀池、滤池建于清水池之上,组成一座重叠式综合净水构筑物。清水池内按间隔 3、8 米设钢筋混凝土导流墙兼作沉淀 池 、 滤 池 得 支 承 结 构 。 清 水 池 平 面 尺 寸 为 50×15(m2), 池 深6、45m,有效深度 5、80m,共分两组,总净调节容积为 7000 m3,约占二厂供水规模(40000 m3/d)得 18%。清水池得通气设施(通气管、通气帽)分布在清水池两端,共 16 套。见附图:1——罩型通气帽 2——普快滤池3——阀门井 Ф1800mm H=7350mm 4——蜗杆传动碟阀 DN300 D371XP—1 5——阀门井 Ф2000mm H=7350mm 6——蜗杆传动碟阀 DN600 D371XP—1 7——出水管(接城市管网) 8——溢流管9——阀门井 Ф2000mm H=8000mm 10——蜗杆传动碟阀 DN600 D371XP—1 11——蜗杆传动碟阀 DN300 D371XP—1 12——阀门井 Ф1800mm H=8000mm13——清水池 14——沉淀池二、二厂清水池得清洗及消毒1、清洗前得准备工作a) 通知调度室,合理调配水源,保证施工期间原水供应充足,尽量减少使用清水池得调节容量。b) 清洗期间二厂只剩下单边清水池工作,可调节水量在 3500M3左右,为了不影响生产、保证水压,通知制水车间在清洗水池清洗期间把原来得沉淀池排泥、滤池反冲等工作改在早班(00:00~08:00)进行。c) 清水池检查井口上安装抽风机。d) 现场接临时用电,安装照明设施,准备清洗工具包括手电筒、竹扫、冲洗水管、长梯等。e) 准备消毒用漂白粉(含有效氯 28%)。f)施工前一天打开清水池出水、排空阀门...
